Подсветка

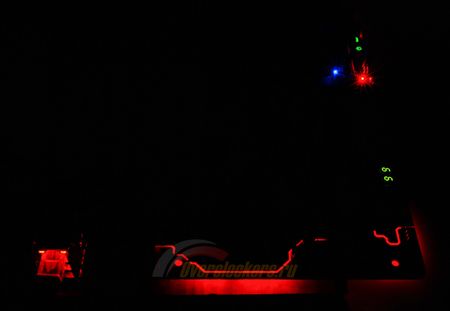

Основной привлекающий элемент: цепочка светодиодов вдоль изолирующей полосы текстолита аудиотракта и светодиоды в сетевом порте.

Частично подсветку можно отключить: перестают работать светодиоды вдоль разделительной полосы аудиотракта, подсветка LAN-порта и подсветка на панели MSI Dashboard (если она установлена). POST-кодер, диагностические светодиоды активной микросхемы BIOS и регулятора автоматического разгона продолжают работать. Мало того, при запуске системы подсветка все равно включается на несколько секунд вся целиком.

Кстати, на мой взгляд, более логичным было бы использовать с серебристой печатной платой подсветку синего, а не красного цвета. Просто потому, что красный цвет уже «заезжен» (используется буквально всеми), да и синий лучше сочетается с серебристым. Впрочем, не помешала бы и возможность полного, а не частичного отключения подсветки.

Возможности BIOS Setup

Параметр	MSI Z170A XPower Gaming Titanium Edition
Ссылка на сайт	Страница материнской платы на сайте производителя
Версия BIOS, с которой проводилось тестирование	E7968IMS.100 от 6 августа 2015 года
BCLK	От 100 до 655.25 МГц с шагом от 0.06 до 0.12-13 МГц
Оперативная память, МГц	Поддержка XMP Частоты от 800 до 4133 МГц с неровно плавающим шагом 33-134 МГц
Множитель процессора CPU Core	От 8 до 83 с шагом 1
Множитель процессора CPU Ring Ratio	От 8 до 83 с шагом 1
Частота графического ядра	Тактуется от BCLK множителем от 8 до 60
Напряжение CPU Core	Доступны режимы Adaptive, Overdrive, Offset, Adaptive + Offset, Overdrive + Offset Adaptive и Overdrive - от 0.600 до 2.155 В с шагом 0.005 Offset – в большую и меньшую сторону, от 0.005 до 0.990 с шагом 0.05 В режимах Adaptive + Offset и Overdrive + Offset значения параметров суммируются
Напряжение графического ядра	Доступны режимы Adaptive, Overdrive, Offset (Overdrive доступен только при выборе Overdrive у CPU Core) Overdrive - от 0.600 до 2.155 В с шагом 0.005 Offset – в большую и меньшую сторону, от 0.005 до 0.990 с шагом 0.05
Напряжение CPU SA	От 0.600 до 2.000 В с шагом 0.010
Напряжение CPU IO	От 0.600 до 2.000 В с шагом 0.010
Иные напряжения	PLL, PLL OC, PLL SFR,ST, ST V6
Компенсация просадок напряжений (LoadLine Calibration)	Присутствует
Напряжение оперативной памяти	От 0.600 до 2.200 В с шагом 0.010
Иные напряжения памяти	VPP, WREF
Напряжение набора системной логики (чипсета)	Основное: от 0.600 до 2.000 В с шагом 0.010 PCH CLK: от 0.600 до 2.000 В с шагом 0.010
Интерфейс BIOS	Графический, восемь языков, в том числе русский
Функционал BIOS	Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с USB-накопителя)
Локализация интерфейса на русский язык	Есть
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек	FAT16/32: чтение/запись NTFS: только чтение
Secure Boot	По умолчанию отключено

Материнская плата может похвастать несколькими десятками заранее подобранных инженерами MSI профилей частот и соответствующих таймингов. Эти профили сгруппированы по производителям Micron, Hynix, Samsung и скрываются под параметром «Memory Try It!».

Причем профиль меняет не только частоту и тайминги, но и напряжения. Список всех произошедших изменений выводится при выходе из BIOS.

И если напряжение на памяти, равное 1.35 В, еще можно считать безопасным, то CPU SA и CPU IO выставляются на рискованные величины, которыми можно повредить процессор. Поэтому при подборе настроек для разгона на постоянной основе этими профилями можно пользоваться, но вручную снижая напряжения.

Обнаружилась интересная «багофича»: если у нас уже установлен профиль настроек и таймингов для конкретного производителя микросхем памяти, то выбрать другой доступный профиль уже невозможно – при нажатии соответствующего названия производителя окошко исчезает. Обходится эта проблема просто: выбираем другого вендора, затем жмем «ESC» на клавиатуре и возвращаемся к нужному нам производителю.

Работа с профилями таймингов и частот.

На данном видео предустановлен один из профилей под память Hynix. Чтобы выбрать другой под Hynix, мы выбрали Samsung, затем отказались и снова выбрали Hynix – появился список профилей.

Процесс обновления BIOS реализован по новой схеме: теперь это фактически своя собственная подсистема и при запуске процесса перепрошивки материнская плата перезапускается, только после этого появляется интерфейс MFlash. Аналогично после завершения процесса происходит перезагрузка.

Процесс перепрошивки BIOS.

К счастью, инженеры MSI не стали блокировать возможность прошивки той же версии BIOS, что уже установлена на материнской плате, иначе бы мы не смогли записать данное видео: на момент написания обзора версия 1.0P являлась единственной доступной.

И снова обратил на себя внимание тот факт, что встроенный «браузер оборудования» не отображает установленный в слот M.2 PCI-E твердотельный накопитель Kingston.
