Задняя интерфейсная панель
Если у рассмотренной ранее MSI Z170A Gaming M7 колодки с разъемами были накрыты сверху дополнительным металлическим кожухом, то здесь инженеры MSI решили не создавать каких-либо дополнительных конструкций. Чисто классика и ничего более.
- Один PS/2 для подключения мыши или клавиатуры и два USB 2.0/1.1;
- Кнопка сброса настроек BIOS (прозрачный пластик – это и есть сама кнопка, а не защитный колпачок, так что работать с задней панелью стоит аккуратно, дабы случайно не нажать на эту кнопку);
- Один USB 2.0/1.1, развернутый боком к поверхности платы, технически он предназначен для технологии аварийного восстановления или обновления содержимого BIOS под названием USB FlashBack;
- Один HDMI и два USB 3.0 (USB 3.1 Gen 1);
- Один DisplayPort и еще один HDMI (все HDMI и DisplayPort могут работать одновременно);
- Один сетевой порт RJ-45 (оснащен ярко-красной подсветкой) и два USB 3.0 (USB 3.1 Gen1);
- Два USB 3.1 (Gen2);
- Блок аудиоразъемов.
Уже на протяжении многих лет некоторые пользователи агрессивно хоронят интерфейс PS/2, да и маркетологи старательно подливали масла в огонь.
Но 28-летний PS/2 убить не удалось: этот интерфейс до сих пор в практической эксплуатации оказывается лучше, нежели USB, хотя каким только «допингом» не кормили последний (повышали частоты, снабжали специальным ПО и драйверами).
реклама
И хотя MSI говорит лишь об игровых мышках, клавиатуры в этом разъеме тоже работают. Кроме того, компания в момент анонса линейки своих материнских плат обещала опубликовать специальное приложение Mouse Master для дополнительной настройки порта PS/2, однако на момент написания этих строк в разделе загрузок данной модели на сайте MSI оное приложение отсутствовало.
Что касается USB 3.1, то обычно производители материнских плат распаивают один Type-C (симметричный уменьшенного размера) и один Type-A. Собственно, MSI даже в сопроводительной презентации к линейке продуктов на наборе системной логики Intel Z170 говорит об обоих этих типах, но конкретно на MSI Z170A XPower Gaming Titanium Edition установлено только два порта Type-A.
Отметим, что Type-A обратно совместим с предыдущими версиями USB, нужно лишь установить соответствующие драйвера (в Windows 10 не требуется и это - контроллер ASMedia ASM1142, расположенный за интерфейсной панелью, опознается и «подхватывается» системой автоматически).
К набору системной логики он подключен одной линий PCI-E 3.0 (максимум возможностей этого контроллера), а это значит, что его максимальная пропускная способность не превысит 800-850 Мбайт в секунду.
Слоты расширения
реклама

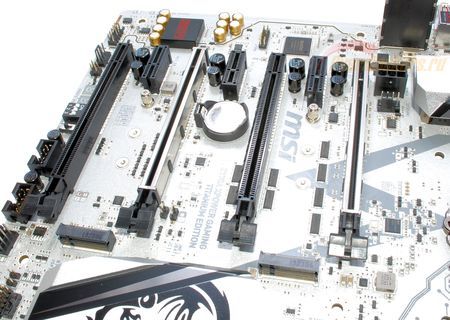

Оных на MSI Z170A XPower Gaming Titanium Edition установлено семь: четыре полноразмерных PEG и три «коротких» PCI-E x1 (причем два – с открытыми пазами).
Схема работы слотов довольно своеобразна. Первые три слота PEG с маркировкой PCI_E1, PCI_E3 и PCI_E5 подключены к процессору и делят шестнадцать линий PCI-E 3.0 от него благодаря набору микросхем-переключателей ASMedia ASM1480 (четыре – под слотом PCI_E1 и четыре – вокруг слота PCI_E3). Возможные комбинации их работы: 16+0+0, 8+0+8 и 8+4+4.
Самый нижний слот PEG (маркировка PCI_E7) подключен к набору системной логики и является PCI-E 3.0 x4, но при его задействовании отключаются все слоты PCI-E x1.
Обратите внимание, что два из трех PCI-E x1 с открытыми пазами допускают установку в них карт расширения, рассчитанных на более длинные разъемы (x2, x4, x8 и х16). Главная проблема при этом – возможный конфликт с посадочными местами M.2 NGFF.
Необходимо отметить наличие дополнительного шестиконтактного разъема питания ATX, посредством которого обеспечивается усиленное питание видеокарт в случае сборки тандема из трех-четырех моделей, отличающихся повышенным уровнем энергопотребления.
Формально подобные конфигурации возможны только с видеокартами AMD, тогда как у решений Nvidia на уровне драйверов прописана блокировка SLI при задействовании PCI-E с числом линий меньше восьми.
Не забываем и про то, что внизу под самым нижним PEG расположен переключатель слотов:
А над разъемом можно обнаружить нанесенную на текстолит инструкцию-табличку по использованию этого переключателя. Его суть: удобство работы на тестовом стенде – можно отключать видеокарты без физического извлечения оных из слотов.
Еще одной технической особенностью является реализация слотов PEG с усиленной конструкцией. Таковых на MSI Z170A XPower Gaming Titanium Edition установлено два – для работы по схеме 8+8.
реклама
По замыслу инженеров, «одетые» в металлический кожух слоты более приспособлены к повышенным нагрузкам, которые создают топовые видеокарты с массивными системами охлаждения.
Аппаратная составляющая BIOS, дополнительные кнопки управления и точки контроля, тактовый генератор, панель управления MSI Dashboard
Рассматриваемая материнская плата в этом вопросе очень продвинута: здесь присутствуют и две микросхемы с аппаратным переключением между ними, и возможность прошивки без процессора и оперативной памяти, и прямой вход в настройки BIOS через специальную кнопку.
При внимательном осмотре печатной платы мы обнаружим две микросхемы BIOS, выглядывающие из-под радиатора набора системной логики.
Это MXIC 25Q128FVSQ, объемом 128 Мбит каждая. Прямо под ними расположены два светодиода, светится тот, микросхема которого активна в данный момент, а за переключение между микросхемами отвечает специальный аппаратный переключатель, который присутствует аккурат в центре кадра.
Под ним расположилась колодка из 11-ти штырьков, называемая JSPI1 (кстати, в инструкции к материнской плате не описывается). Предназначена она для прямого подключения программатора для прошивки микросхем BIOS. Недавно кое-кто из читателей ругался на нестандартную распиновку этой колодки, так что лучше бы в MSI реализовали съемные микросхемы BIOS с установкой в специальные «кроватки», как это делает, например, ASUS. На онлайн-торговых площадках вроде AliExpress за достаточно символическую сумму можно приобрести готовые программаторы, тогда как под колодку MSI придется конструировать специальное решение.
Впрочем, инженеры MSI приложили дополнительные усилия для минимизации числа случаев, когда потребуется обращаться к этой колодке: на MSI Z170A XPower Gaming Titanium Edition реализована технология аварийного восстановления поврежденной прошивки BIOS – BIOS Flashback+.
Все, что требуется для ее работы – это питание и USB-накопитель (файловая система FAT32, объем лучше не более 4 Гбайт, файл с микрокодом переименовываем в MSI.ROM), процессор и оперативную память устанавливать не требуется. Накопитель подключается в специально выделенный порт USB на задней панели.
Включаем питание, нажимаем кнопку FLASHB1 в правом верхнем углу платы над слотами памяти.
Тем сам запускаем процесс прошивки, который будет сопровождаться свечением светодиода около кнопки FLASHB1. Кроме того, данную технологию можно использовать для обновления в том случае, если у нас в руках оказался неподдерживаемый в текущей версии BIOS процессор.
