Дизайн, прочая элементная база и особенности
Слотов памяти четыре.
Заявлена поддержка частот вплоть до 3600 МГц, однако гарантируется поддержка только для частот не выше 2400, все остальные значения сопровождаются пометкой «OC», что означает «режим разгона» или, дословно, «работать может, но не обещаем». Суммарный объем установленной оперативной памяти может достигать 64 Гбайт.
реклама

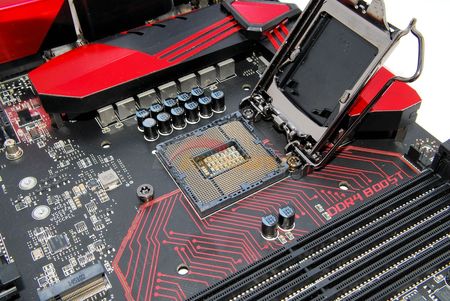

Рисунок в виде красных линий от слотов к процессорному разъему декоративный и практической нагрузки он не несет, но попутно он маскирует то нововведение, которое на самом деле стоило бы выделить. Если присмотреться к двум крайним линиям, то можно увидеть между ними еще одну, отличающуюся цветом.
Эта, отличающаяся цветом, линия на самом деле – полоса текстолита, лишенного токопроводящих слоев. Суть нам уже знакома по звуковым трактам: по замыслу инженеров MSI, этот прием защищает подсистему памяти от наводок и позволяет достичь более высоких частот в разгоне.

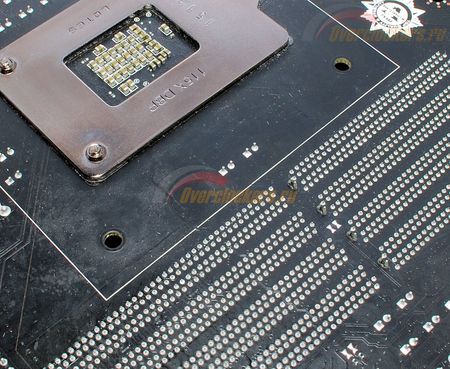

Кстати, с другой стороны эти полосы не видны – они закрашены лаком.
Было бы логичней с точки зрения маркетинга выделить эти полосы и здесь.

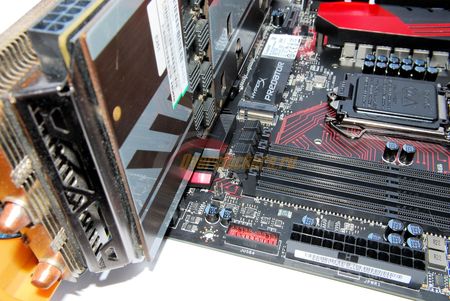

Слоты памяти оснащены защелками с обеих сторон и при этом никаких проблем с доступом к ним не возникнет даже при установке крупногабаритной видеокарты, оснащенной массивной силовой пластиной.
реклама

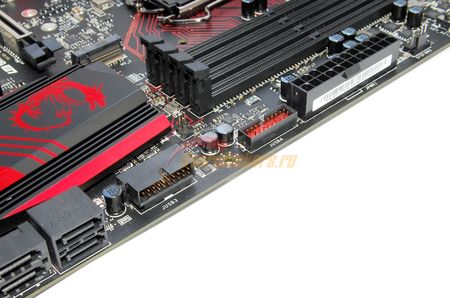

Тут же мы видим две колодки USB 3.0 (ну, или как теперь надо называть, USB 3.1 Gen1).
Как мы могли видеть на предыдущей фотографии, в случае установки длинномерной видеокарты, нижняя из колодок будет накрыта кожухом системы охлаждения. А потому потенциально проблемная колодка инженерами MSI предусмотрительно развернута параллельно плоскости платы. Обе эти колодки подключены к штатному контроллеру xHCI набора системной логики Intel Z170.
Дисковая подсистема может быть собрана на целом ряде форм-факторов и интерфейсах: M.2 NGFF SATA, M.2 NGFF PCIe (AHCI/NVMe), SATAe, SATA – на рассматриваемой материнской плате есть все это.

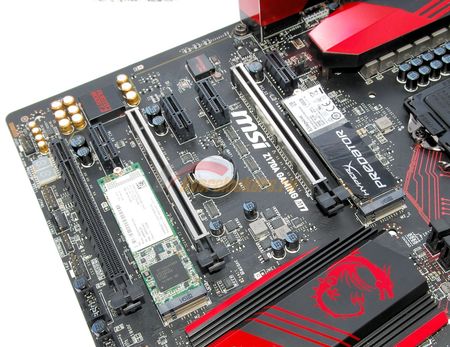

Среди слотов PCI-E расположились посадочные места M.2. На фото для примера установлены Intel 535 и Kingston HyperX Predator.

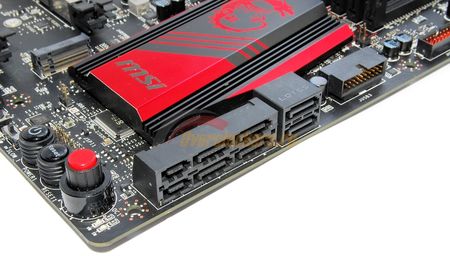

В правом нижнем углу платы расположились два SATA3 и два SATAe.

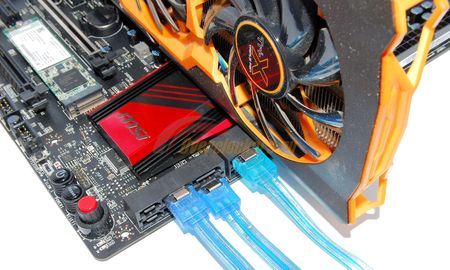

Расположены они так, что длинномерная видеокарта с массивной системой охлаждения, будучи установленной в верхний PEG (PCI-Express x16), не заблокирует эти разъемы. Подчеркнем тот факт, что в каждый SATAe можно подключить по два традиционных накопителя SATA – инженеры MSI сохранили обратную совместимость.
Простейшая математика подскажет нам, что для одновременной работы всех шести разъемов SATA и двух M.2 (при установке SSD-накопителей, работающих по SATA) потребуется 8 портов, но набор системной логики поддерживает оных только шесть. Мало того, задействование слота M.2 в режиме SATA приводит к отключению не одного, а двух портов, хотя для него требуется только один (ничего удивительного в этом нет – это стандартная схема переключения).

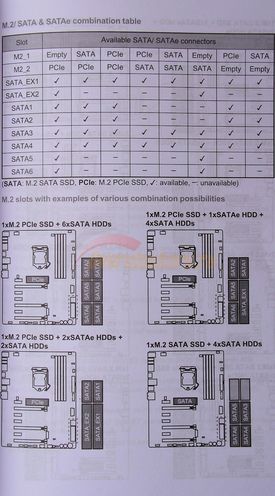

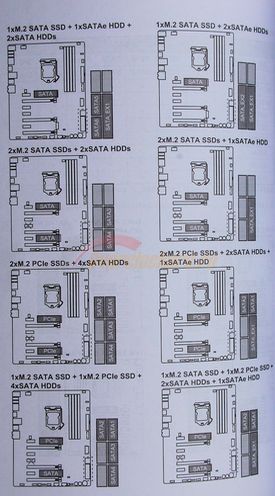

В итоге все это работает по довольно своеобразной схеме, которую наиболее наглядно обрисовывает инструкция к материнской плате:
Новый набор системной логики и новая платформа, а вывод - все также печален: от использования SSD-накопителей в форм-факторе M.2 NGFF с интерфейсом SATA нецелесообразно ни экономически (как правило, они дороже своих 2.5”-собратьев), ни технически (нужен только один SATA, а отключаются – два порта). Впрочем, тут решать уже конечному пользователю по конкретной ситуации.
MSI особенно указывает на полную совместимость с SSD-накопителями, работающими по протоколу NVMe – как в M.2, так и в SATAe.
реклама
Также компания позднее предложит пользователям специальный адаптер, устанавливаемый в слот M.2 и реализующий поддержку интерфейса SFF-8639 (в сути – тот же SATAe, но с более компактными шлейфами).
На нижнем краю платы буквально яблоку негде упасть.
Про кнопки управления и подсистему BIOS мы поговорим ниже, а сейчас рассмотрим только колодки. Справа налево:
- Две колодки USB 2.0/1.1 для подключения четырех портов;
- Две колодки для подключения элементов корпуса системного блока (кнопки включения и перезагрузки, светоиндикаторов работы и системного динамика);
- Четырехконтактный разъем для подключения вентилятора;
- Колодка для подключения модуля шифрования TPM;
- Индикатор диагностических POST-кодов (свечение зеленого цвета, на работающей системе отображает температуру, судя по всему, процессора);
- Колодка для подключения аудиоразъемов корпуса системного блока.

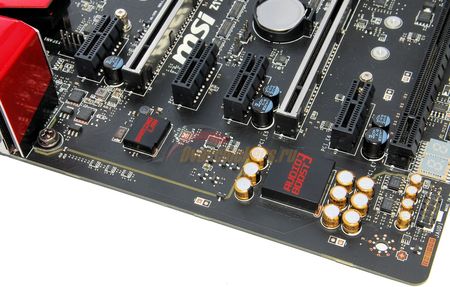

По левому краю платы традиционно расположился аудиотракт с соответствующим контроллером и сетевой контроллер (также обычно располагающийся здесь контроллер ввода-вывода перенесен к микросхеме набора системой логики и скрыт под его радиатором – это Nuvoton NCT6793D).
Сетевой контроллер накрыт несъемной крышкой с надписью «Gaming LAN» – его роль играет новый гигабитный Qualcomm Atheros Killer E2400, по заявлению производителя, дополнительно оптимизированный под сетевые игры (отсюда «Gaming LAN») и обладающий уменьшенными задержками в работе (хотя на самом деле тут многое зависит от соединения с сетью, а не от контроллера).
Под металлической крышкой с надписью «Audio Boost 3» расположен восьмиканальный аудиоконтроллер Realtek ALC1150. MSI позиционирует свое решение как прямой аналог дискретной аудиокарты, просто размещенный на общем текстолите.
Операционные усилители OPA1652 и комплект конденсаторов Nippon ChemiCon на жидкостном электролите, в довесок – позолоченные разъемы (при этом красным цветом выделен разъем – к нему следует подключать наушники с повышенным импедансом). Насколько заявление инженеров MSI соответствует реальности, я судить не могу: звук – не моя тема.

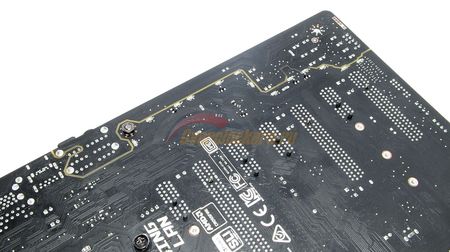

Дополнительно можно отметить, что аудиотракт действительно изолирован от остальной платы полосой текстолита, лишенного токопроводящих слоев. Это наиболее отчетливо видно, если перевернуть плату и посмотреть на обратную ее сторону.
И вдоль этой полосы мы можем насчитать 13 светодиодов декоративной подсветки красного цвета.
