Обзор и тестирование материнской платы MSI Z170A Gaming M7 (страница 6)
Дополнительные кнопки управления и точки контроля, тактовый генератор, подсветка
Материнская плата MSI Z170A Gaming M7 может похвастать широким набором различных органов управления и контроля, а также – декоративной подсветкой (при желании отключаема).

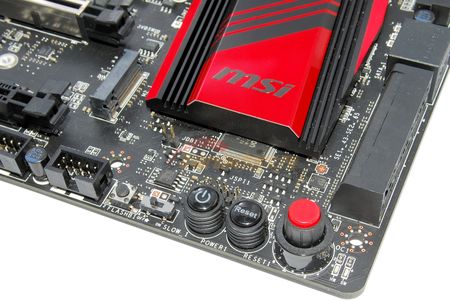

В правом нижнем углу платы присутствуют:
- Переключатель SlowMode (обозначение SLOW_1) позволяющий запустить систему на базовых частотах, независимо от настроек в BIOS;
- Кнопка включения (всегда светится зеленым);
- Кнопка перезагрузки (светится зеленым на работающей системе);
- Особый вращающийся переключатель, позволяющий в автоматическом режиме разгонять систему (рядом с ним два светодиода, сигнализирующих о его работе).
реклама
11 положений – это отсылка инженерами MSI к одному сериалу, где обыгрывается выражение «догнать до одиннадцати».

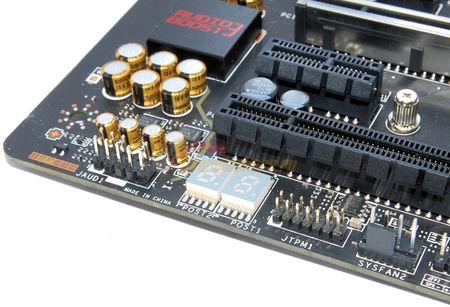

Под нижним слотом PEG, ближе к левому краю платы, мы найдем индикатор POST-кодов.
Светится зеленым, на работающей системе, судя по всему, показывает температуру процессора.

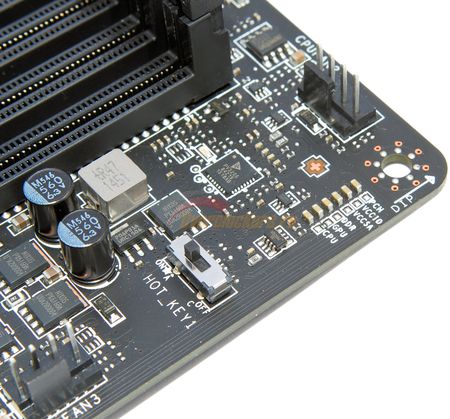

В верхнем левом углу платы размещены контрольные точки для замера напряжений мультиметром и переключатель HOT_KEY1.
Он позволяет включать и отключать (по умолчанию включен), режим управления системой напрямую с клавиатуры, которая в этом случае должна быть подключена в порт USB 2.0 рядом с PS/2 на интерфейсной панели (напрямую, без использования USB-хабов).
реклама
В самом центре платы есть еще контрольные точки замера напряжений.
И тут же мы видим сердце системы – тактовый генератор IDT 6V41516NLG. Именно позволяет разгонять систему без оглядки на частоты PCI-E, DMI и SATA.

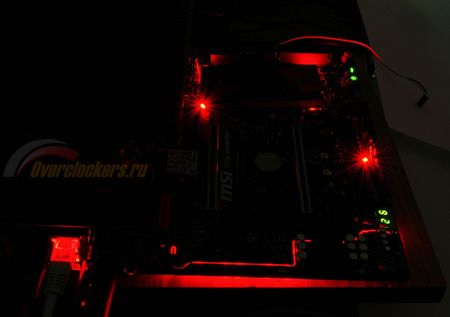

Ну и в заключение - снимок платы в темноте с демонстрацией включенной подсветки:
Возможности BIOS Setup
| Параметр | MSI Z170A Gaming M7 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | E7976IMS.151 от 31 июля 2015 года |
| BCLK | От 100 до 655.25 МГц с шагом от 0.06 до 0.12-13 МГц |
| Оперативная память, МГц | Поддержка XMP Частоты от 800 до 4136 МГц с неровно плавающим шагом 33-134 МГц |
| Множитель процессора CPU Core |
От 8 до 83 с шагом 1 |
| Множитель процессора CPU Ring Ratio |
От 8 до 83 с шагом 1 |
| Частота графического ядра | Тактуется от BCLK множителем от 8 до 60 |
| Напряжение CPU Core | От 0.600 до 2.155 В с шагом 0.005 |
| Напряжение графического ядра | От 0.600 до 2.155 В с шагом 0.005 |
| Напряжение CPU SA | От 0.600 до 2.000 В с шагом 0.010 |
| Напряжение CPU IO | От 0.600 до 2.000 В с шагом 0.010 |
| Иные напряжения | PLL, PLL OC, PLL SFR,ST, ST V6 |
| Компенсация просадок напряжений (LoadLine Calibration) | Имеется |
| Напряжение оперативной памяти | От 0.600 до 2.155 В с шагом 0.010 |
| Иные напряжения | VPP, WREF |
| Напряжение набора системной логики (чипсета) | Основное: щт 0.600 до 2.000 В с шагом 0.010 PCH CLK: от 0.600 до 2.000 В с шагом 0.010 |
| Интерфейс BIOS | Графический, восемь языков, в том числе русский |
| Функционал BIOS | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с USB-накопителя) |
| Локализация интерфейса на русский язык | Есть |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
| Secure Boot | По умолчанию отключено |
реклама
Обратил на себя внимание тот факт, что встроенный «браузер оборудования» не отображает установленный в слот M.2 PCI-E SSD-накопитель Kingston.
