Тестовый стенд
Для дополнительной проверки стабильности и отсутствия проблем в эксплуатации системы было решено задействовать SSD-накопитель не стандартного форм-фактора 2.5”, а взять PCI-E-решение, в качестве которого использовался Kingston HyperX Predator объемом 480 Гбайт, оставшийся после апрельского обзора.
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор: Intel Core i7-6700K Engineering Sample 4000 МГц;
- Система охлаждения: Noctua NH-D14 с одним штатным вентилятором Noctua NF-P12 (обзор; экземпляр не из этого обзора);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 4 х 4 Gb Corsair Vengeance LPX DDR4-2666 ver.5.29 (CMK16GX4M4A2666C15R; 15-15-15-36; 1.2В);
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: Kingston HyperX Predator 480 Гбайт (Marvell 88SS9293-BTB2 + 19 nm MLC ToggleNAND Toshiba, OC34L5TA; из этого обзора);
- Для тестов интерфейса SATA: SanDisk Extreme Pro 480 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND SanDisk; из этого обзора);
- Для тестов интерфейса USB: SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
- Звуковая карта: ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора).
- Корпус: открытый стенд.

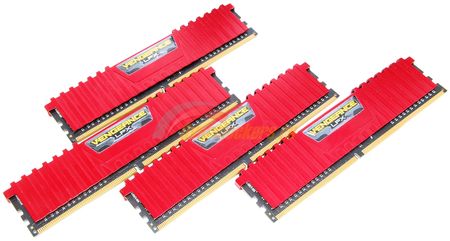

Оперативная память Corsair Vengeance LPX DDR4-2666

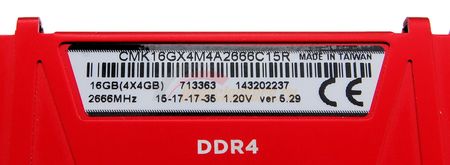

Помимо самой материнской платы, компания MSI предоставила нам процессор Core i7-6700K (инженерный образец) и комплект оперативной памяти Corsair Vengeance LPX DDR4-2666 ver.5.29 (CMK16GX4M4A2666C15R; 15-15-15-36; 1.2 В).
реклама
Относительно процессора вопросов особо нет, а вот модулям памяти мы уделим немного внимания.

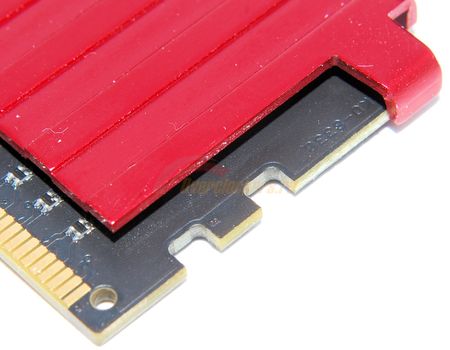

Радиаторы выполнены из алюминиевого сплава с декоративным покрытием красного цвета. В роли термоинтерфейса используется термопрокладка.
Печатная плата является восьмислойной.

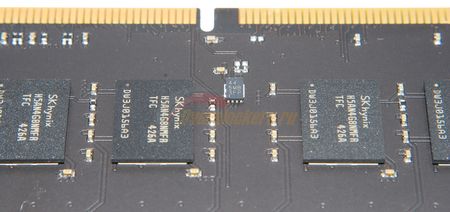

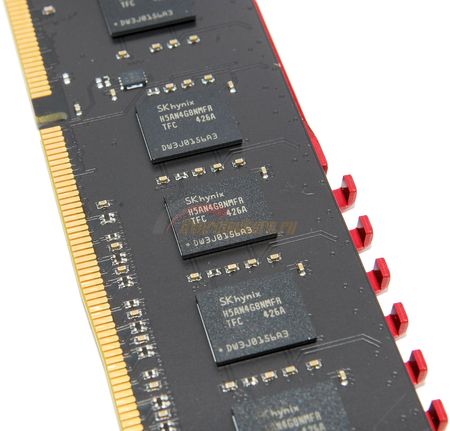

Используются микросхемы H5AN4G8NMFR производства SK Hynix.
реклама

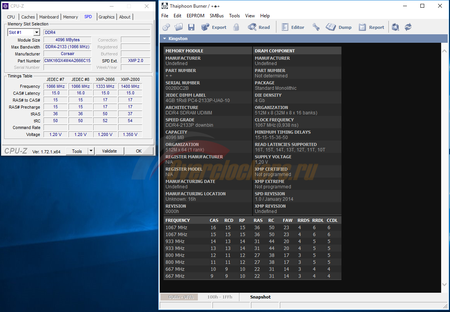

Содержимое профилей SPD:
Особенности эксплуатации и разгон
Какую операционную систему лучше всего было бы использовать? Я решил не мелочиться: была установлена Windows 10 x64 Домашняя. Логично предположить, что человек, купивший и собравший конфигурацию на базе Intel Skylake, в первую очередь обратит внимание на новую ОС.
Впечатлило отсутствие значительной части драйверов на сайте Intel. Фактически можно загрузить лишь графический драйвер, да и тот при попытке установки выдает сообщение о несоответствующей требованиям системе.

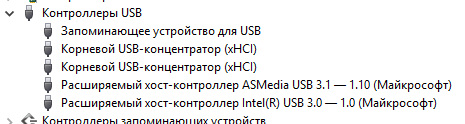

К счастью, практически все необходимое определилось автоматически, даже на новый контроллер USB 3.1 ASMedia:
На кое-что удалось установить драйвера вручную. Ну а нацеленным на эксплуатацию Windows 7 пользователям следует быть готовым к сюрпризу: программа установки данной операционной системы «теряет» все порты USB (любой версии – 2.0, 3.0, 3.1). Под конец тестов в глубинах меню BIOS был найден параметр «Windows 7 Installation», который должен устранять эту проблему (скрывается по адресу: Settings >> Advanced >> Windows OS Configuration).
Следующим сюрпризом оказалась нестабильная работа тестового стенда, который мог то часами работать под стресс-тестами, то впадать в бесконечный цикл падений и последующие перезагрузки. Иной раз и просто происходило зависание. Это, без сомнения, проблема с конкретным экземпляром материнской платы или процессора, и в розничных продуктах подобного не будет.

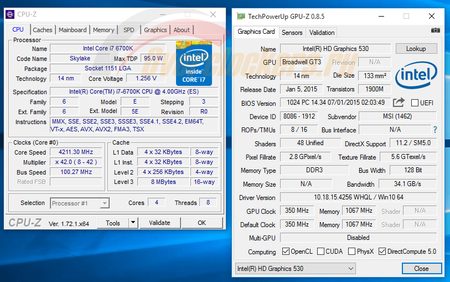

Штатно (при отключении энергосбережения) процессор работал в «турбо-режиме» и лишь при подаче многопоточной нагрузки снижал частоту до штатных 4 ГГц. В составе Windows 10 обнаружилась и достаточно актуальная версия графического драйвера (2 недели разницы с тем, что выложен на сайте Intel). Графическое ядро, если верить GPU-Z, в простое сбрасывало частоту до 350 МГц, под нагрузкой оная составляла 1150 МГц.
реклама

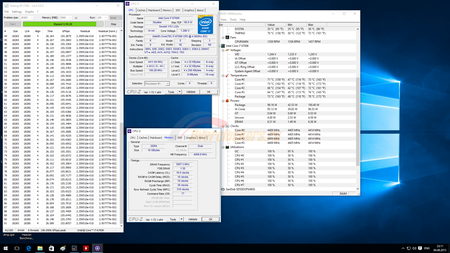

Стабильности в разгоне удалось достичь при частоте 4400 МГц по ядрам процессора и 3000 МГц эффективной частоты на памяти (при 1.30 В и 1.35 В соответственно).

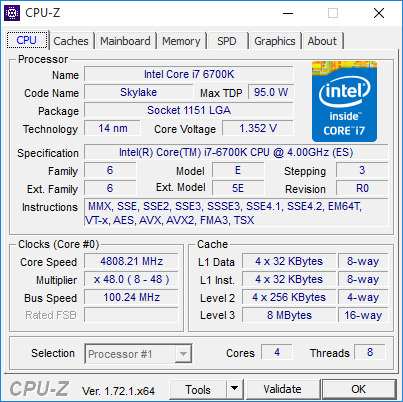

Технически процессор запускался на частотах вплоть до 4.8 ГГц при напряжении 1.345 В, а графическое ядро сохраняло стабильность только до 1200 МГц. С повышением напряжений в направлении дальнейшего разгона памяти и графического ядра было решено не играться: пока неясны безопасные значения.
Обратил на себя внимание тот факт, что если не контролировать напряжения, то, в частности VCCSA материнская плата при разгоне памяти устанавливала равным 1.264 В, тогда как даже на LGA 1155 оно по умолчанию было 0.925 В. Будьте внимательны! Иначе есть риск буквально поджарить процессор.

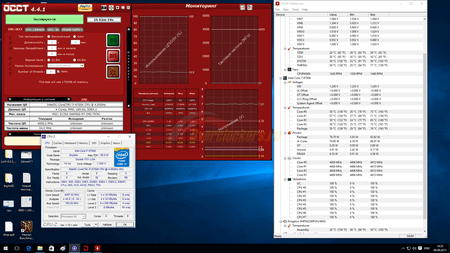

Температурный режим, вопреки моим ожиданиям, оказался вполне благоприятный, как в штатном режиме, так и в разгоне (напомним: используется Noctua NH-D14).
Ну а скриншот с работающим Linpack и активным AVX приводился чуть выше.
