Задняя интерфейсная панель

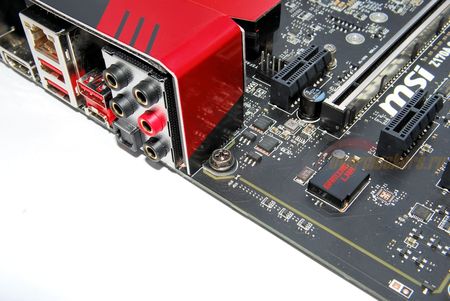

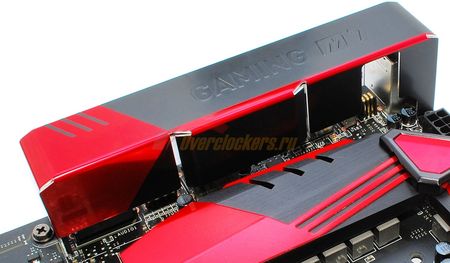

Колодки с разъемами сверху закрыты декоративной пластиной из алюминиевого сплава (представители MSI называют ее броней). С разъемами она не контактирует, изнутри отделана мягким материалом.

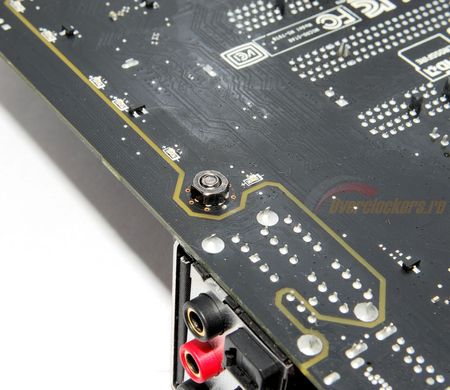

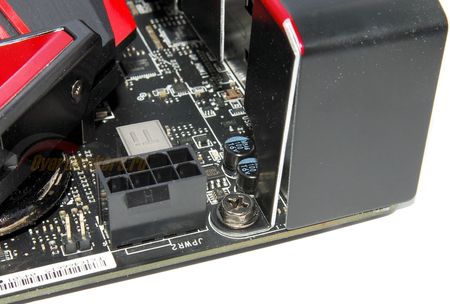

Конструкция съемная, крепится к материнской плате двумя винтами.
реклама

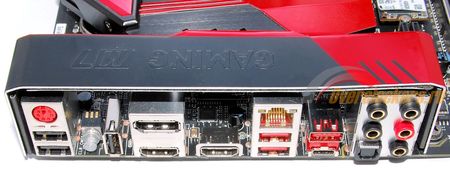

Набор разъемов способен несколько удивить: присутствует PS/2.
- Один PS/2 для подключения мыши и клавиатуры и два USB 2.0/1.1;
- Кнопка сброса настроек BIOS (прозрачный пластик – это и есть сама кнопка, а не защитный колпачок, так что работать с задней панелью стоит аккуратно, дабы случайно не нажать на эту кнопку);
- Один USB 2.0/1.1, он же – USB FlashBack;
- Один DisplayPort и один HDMI;
- Еще один HDMI (HDMI и DisplayPort могут работать все три одновременно);
- Один сетевой порт RJ-45 (оснащен ярко-красной подсветкой) и два USB 3.0 (по новому - USB 3.1 Gen1)/2.0/1.1;
- Два USB 3.1 (Gen2);
- Блок аудиоразъемов.
реклама
Старый добрый PS/2. Сколько ж раз его хоронили, а рекламщики неоднократно доказывали, что он безумно устарел и уже неактуален. Однако правда жизни намного оказалась суровей и даже различными «оптимизациями», выделением отдельных портов и т.д. не удалось добиться полноценной работы USB. И PS/2, которому в этом году исполнится уже ни много, ни мало, 28 лет, по-прежнему актуален.

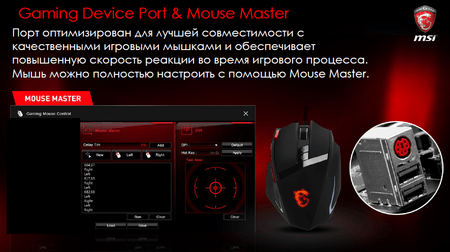

И хотя MSI говорит лишь об игровых мышках, клавиатура в этом разъема работает также без каких-либо проблем. Позднее, когда откроется доступ к странице материнской платы на сайте MSI, пользователям станет доступно специальное приложение MouseMaster, благодаря которому можно будет самостоятельно изменять параметры работы порта.

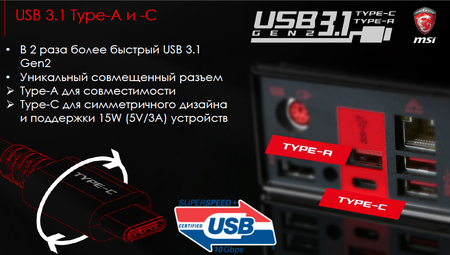

Выше, перечисляя разъемы задней интерфейсной панели, мы упомянули два порта USB 3.1 (Gen2). Один из них - Type-A (верхний), другой (нижний) – Type-C.

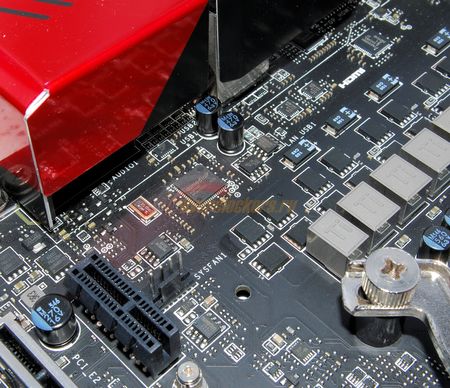

Type-C пока практически бесполезен (ибо устройства с ним еще слабо распространены), а вот Type-A можно использовать как обычный USB, благо совместимость сохранена. Работа обоих портов обеспечивается контроллером ASMedia ASM1142, расположенным за интерфейсной панелью.
К набору системной логики он подключен одной линий PCI-E 3.0 (максимум возможностей этого контроллера), а это значит, что его максимальная пропускная способность не превысит 800-850 Мбайт в секунду. Насчет Windows 8 и 8.1 не скажу, а в Windows 10 этот контроллер определяется силами самой операционной системы и не нуждается в отдельной установке драйвера (в Windows 7 драйвер однозначно требуется).
Слоты расширения

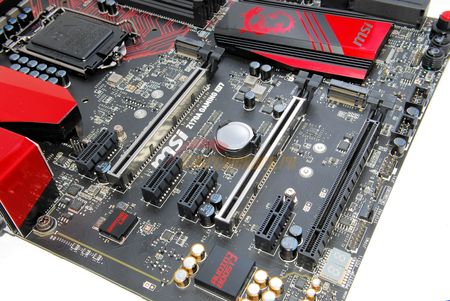

PS/2 на плате имеется, а вот близкая к нему по возрасту шина PCI окончательно ушла в историю, тем более что ее поддержка из основных наборов системной логики Intel давно была убрана (оставшись только в некоторых корпоративных сериях) и реализовывались ее слоты при помощи дополнительных контроллеров. Да и сама MSI Z170A Gaming M7 не относится к сегменту бюджетных и/или узкопрофессиональных решений, а потому здесь мы видим только слоты PCI-Express. Напомню: на Intel Z170 все слоты относятся к третьей версии.
Три PEG (PCI-Express Graphics) способны работать по схемам 16+0+0, 8+8+4 или 8+8+2, поддерживается построение тандемов видеокарт AMD CrossFire и nVidia SLI (в последнем случае обращу внимание: по отзывам, nVidia блокирует режим SLI для слотов с режимом работы х4 и менее). Но напрямую к процессору подключаются только два верхних, нижний же задействует линии PCI-E от набора системной логики Intel Z170.
Четыре микросхемы-переключатели ASMedia ASM1480 распределяют 16 линий от процессора по схемам 16+0 либо 8+8 (в зависимости от задействования слота PCI_E5). Еще одна, пятая микросхема-переключатель, расположенная отдельно, отвечает за разделение двух линий PCI-E от набора системной логики между самым нижним PEG на плате (обозначение PCI_E7) и двумя PCI-E x1 (обозначение PCI_E3 и PCI_E6): если последние два задействованы, то PCI_E7 работает в режиме x2.
Обратите внимание, что все PCI-E x1 с открытыми пазами - допускается установка в них карт расширения, рассчитанных на более длинные разъемы (x2, x4, x8 и х16).
реклама

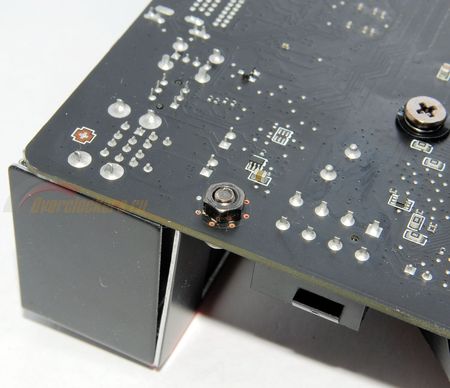

Но эксплуатации в таком режиме самому верхнему и самому нижнему PCI-E x1 может воспрепятствовать крепление для устройств M.2 NGFF (а то и они сами – в зависимости от их наличия и размеров), крепление можно снимать – открутив с обратной стороны материнской платы соответствующий винт.

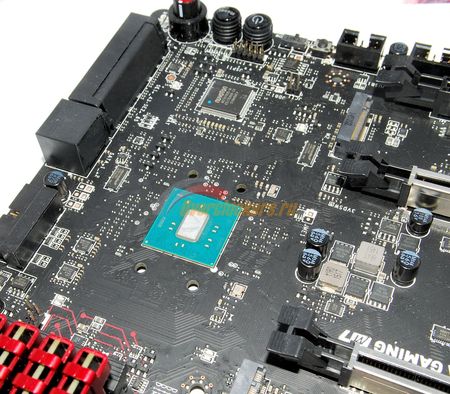

Сняв радиатор набора системной логики Intel Z170 мы обнаружим под ним не только микросхему оного, но также контроллер I/O Nuvoton NCT6793D и еще две микросхемы-переключателя ASMedia ASM1480.
Здесь схема такова:
- Задействование нижнего разъема M.2 (хоть в режиме SATA, хоть в режиме PCI-E) на материнской плате всегда отключает PCI_E4, а также порты SATA5 и SATA6;
- Задействование верхнего разъема M.2 в режиме SATA отключает порты SATA2 и SATA1.
Аппаратная составляющая BIOS

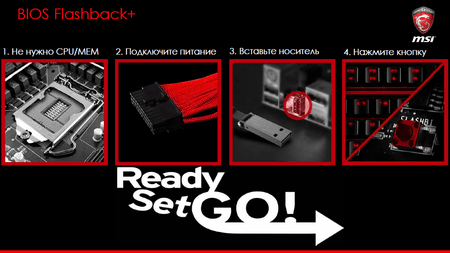

Инженеры MSI наконец реализовали долгожданную технологию прошивки BIOS без установки процессора и оперативной памяти.
Подключаем питание к материнской плате, вставляем USB-накопитель (файловая система FAT32, объем лучше не более 4 Гбайт, файл с микрокодом переименовываем в MSI.ROM) в повернутый вертикально к поверхности платы порт USB на задней панели, включаем питание, нажимаем кнопку FLASHB1 в правом нижнем углу платы (либо горячую клавишу на клавиатуре).

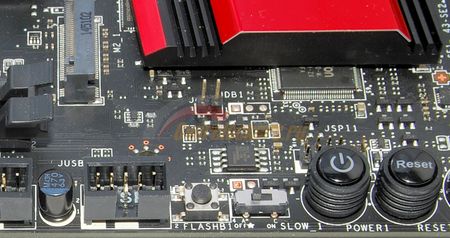

Прямо над кнопкой расположилась микросхема флеш-памяти BIOS - MXIC 25L12873F, объемом, кстати, не 64, а 128 Мбит, в то время как в описании материнской платы MSI Z170A Gaming M7 говорится об использовании 64 Мбит. Задел на будущее? Распаяли то, что есть? Дополнительный объем требуется для работы USB FlashBack+?
За кнопкой включения на фото традиционная для материнских плат MSI любого класса расположилась колодка JSPI1 для прямого программирования микросхемы флеш-памяти BIOS без ее выпаивания – путем подключения к колодке программатора.

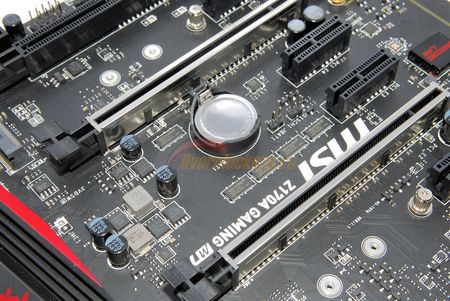

Батарейка автономного питания микросхемы BIOS расположилась в центре платы среди слотов PCI-E, рядом же с ней – два штырька JBAT1, замыкание которых любым металлическим предметом приведет к сбросу настроек BIOS на заводские («по умолчанию»).
Не забываем про еще одну кнопку сброса настроек BIOS, расположенную на задней интерфейсной панели материнской платы.
