Обзор MSI Z170A Gaming M7
Технические характеристики MSI Z170A Gaming M7
Параметр | MSI Z170A Gaming M7 |
Средневзвешенная цена* | На момент сдачи обзора в продаже отсутствовала |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Процессоры | Core i3 Core i5 Intel Core i7 В исполнении Intel LGA 1151 |
Набор системной логики | Intel Z170 «Sunrise Point» |
Оперативная память | 4 x DDR4 разъема DIMM Поддерживаемый объем памяти - до 64 Гб (небуферизованной, не-ECC) Поддержка двухканального режима, Intel X.M.P. Поддержка DDR4 2133/2400/2600(OC)/2800(OC)/3000(OC)/3200(OC)/3600(OC) МГц |
Аудио | Realtek ALC1150 (до 8 каналов) |
Сеть | 1 x Qualcomm Atheros Killer E2400 (10/100/1000 Mbit) |
Слоты расширения | 1 слот PCI Express x16 3.0 (PCI_E2), физически как x16 1 слот PCI Express x16 3.0 (PCI_E5), физически как x8 1 слот PCI Express x16 3.0 (PCI_E7), физически как x4 4 слота PCI Express 3.0 x1 |
Поддержка графических тандемов | nVidia SLI AMD CrossFire |
Дисковая подсистема | Intel Z170: - 6 портов SATA3 6Gb/s; - 2 порта M.2 NGFF SATA/PCIe (AHCI, NVMe); - 2 порта SATAe; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1. Обрати внимание: все разъемы и порты не могут работать одновременно, см. текст обзора. |
USB | Intel Z170: - 7 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 3 порта на задней панели платы); - 6 портов USB 3.0/2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы). ASMedia ASM1142: - 2 порта USB 3.1/3.0/2.0/1.1 (2 порта на задней панели платы). |
Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 6 x SATA3 6Gb/s 2 x SATAe 2 х M.2 NGFF 2240/2260/2280 2 разъема для подключения вентиляторов системы охлаждения процессора (2 * 4-pin) 3 разъема для подключения дополнительных вентиляторов (3 * 4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка для прямой перепрошивки BIOS 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 2 колодки USB 3.0/2.0/1.1 для подключения 4 портов 1 колодка COM-порта 1 колодка TPM перемычка сброса настроек CMOS 1 кнопка USB FLASHBACK 1 кнопка Slow Mode 1 кнопка включения 1 кнопка перезагрузки 1 кнопка GAME BOOST |
Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры и мыши 1 разъем Display Port 2 разъема HDMI 3 порта USB 2.0/1.1 2 порта USB 3.0 1 порт USB 3.1 Type C 1 порт USB 3.1 Type A 1 сетевой порт RJ-45 5 аудио-разъемов + 1 S/PDIF 1 кнопка сброса настроек BIOS |
Контроллер I/O | Nuvoton NCT6793 |
BIOS | Одна несъемная микросхема флеш-памяти MXIC 25L12873F 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX |
Упаковка и комплектация
реклама

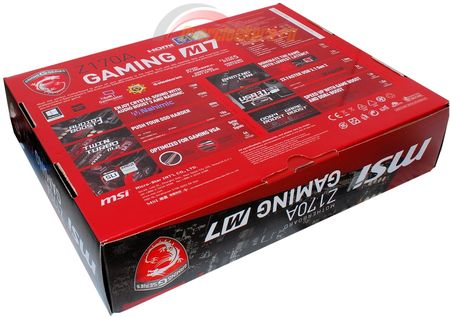

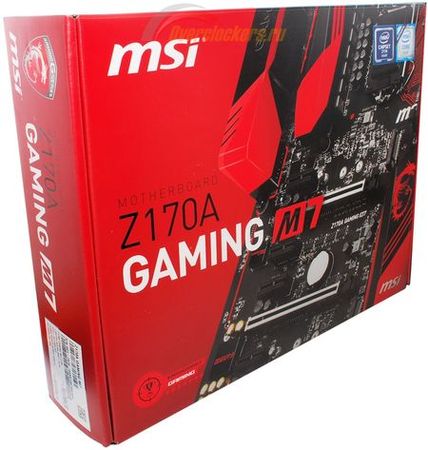

Материнская плата поставляется в ярко-красной коробке привычных размеров. Какие-либо изыски вроде прозрачных окошек и ручек для переноски нет.
Вообще, в целом коробка никак не выдает собой того факта, что упакованный в нее продукт относится практически к топовому классу – она совершенно идентична тем, что используются в бюджетных моделях материнских плат MSI.

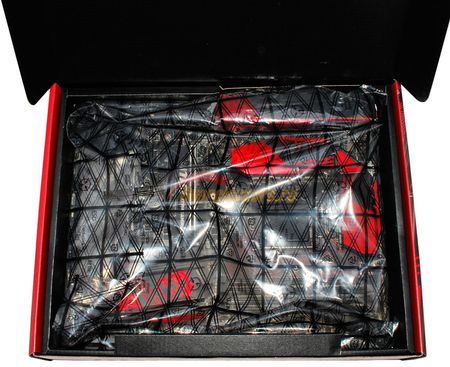

Внутреннее убранство лишь слегка отличается от бюджетного класса – вместо разделителя в коробку уложено две коробки меньшего размера. Сверху – материнская плата в антистатическом пакете.

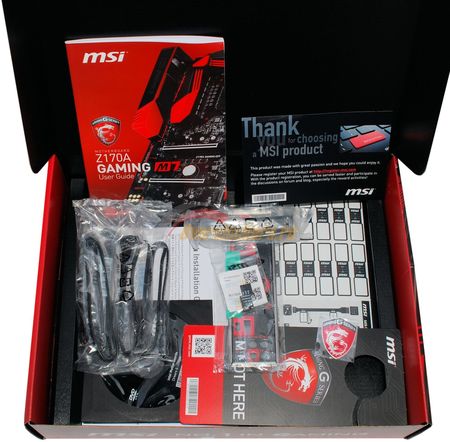

Внизу – комплектация.
реклама
Присутствуют:
- Инструкция;
- Буклет по быстрой сборке;
- Карточка с благодарностью за приобретение продукции MSI и просьбой зарегистрироваться на сайте компании;
- Комплект наклеек для шлейфов SATA для самостоятельной маркировки пользователем («накопитель с данными», «системный накопитель» и т.д.);
- Навесная карточка на дверную ручку («Хангер») с логотипами MSI Gaming;
- Наклейка на корпус системного блока с логотипом MSI Gaming;
- DVD-диск программным обеспечением;
- Четыре шлейфа SATA;
- Планка-заглушка на заднюю панель корпуса системного блока;
- Набор M-Connector;
- Мостик SLI.
На мой взгляд, присутствует избыточное количество не слишком нужной печатной продукции. Думаю, если бы вместо нее вложить, к примеру, еще пару шлейфов SATA, итоговая стоимость ничуть бы не изменилась, но впечатления остались бы куда более положительные. Хотя… Не знаю, кому-то, может, и нужна подвеска на дверную ручку.
