Система охлаждения

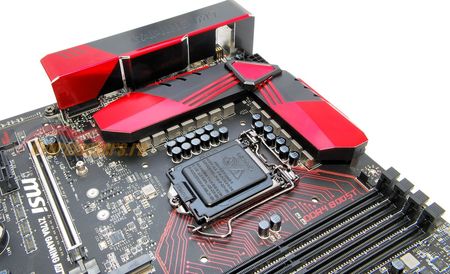

На материнской плате установлено три радиатора: два на преобразователе питания процессора, соединены теплотрубкой.
И один на наборе системной логики.
реклама

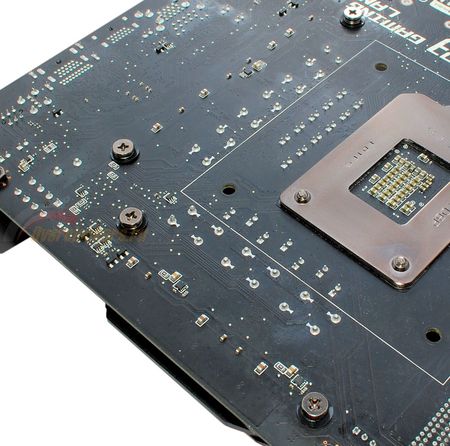

При этом везде используется винтовое крепление.

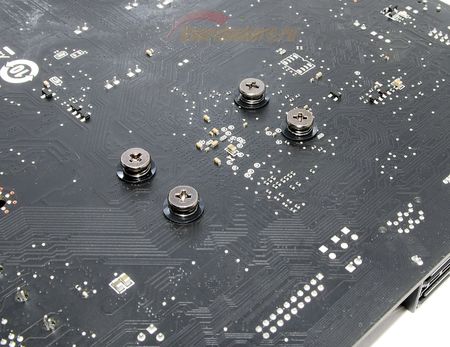

Подпружиненные винты с изолирующими подкладками.

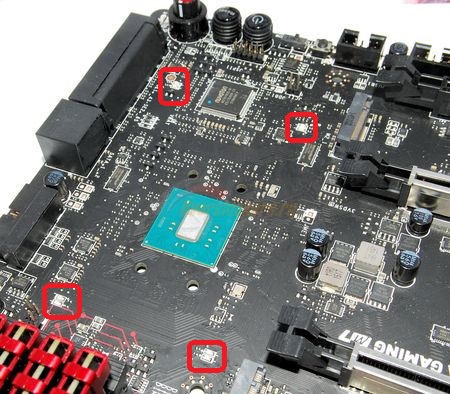

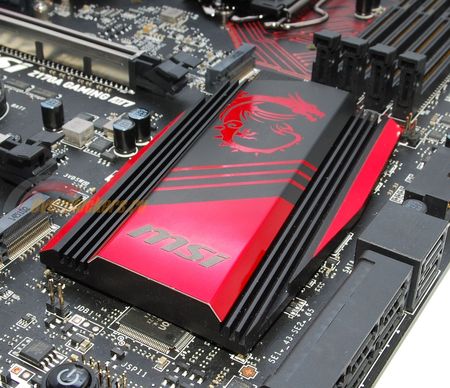

Крепление радиатора на наборе системной логики явно избыточное: четыре винта на небольшой площади. Кстати, если снять радиатор, то можно увидеть, что под каждым из его углов расположено по два светодиода декоративной подсветки, светящиеся красным. Для большей наглядности на фото они выделены красными овалами.
Температурный режим находится в разумных рамках: элементы подсистемы питания процессора под нагрузкой (Linpak AVX) прогревается +49°C, в простое - около +30°C. Радиатор набора системной логики под нагрузкой прогревается до +46°C, в простое – порядка +40°C. Просьба учитывать: эти данные получены на открытом стенде и в закрытом корпусе значения могут быть иными – при грамотно построенной циркуляции воздуха они будут аналогичными, при застое – выше.
реклама

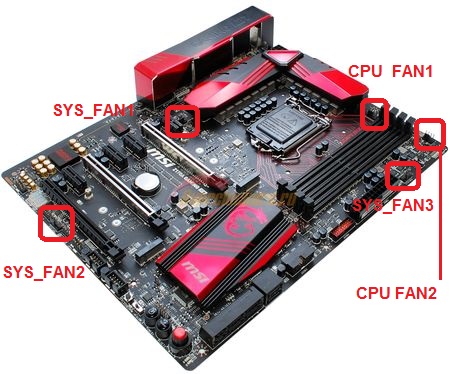

Всего напрямую к материнской плате MSI Z170A Gaming M7 можно подключить до пяти вентиляторов. При этом все разъемы четырехконтактные, но обратно совместимые со старыми трехконтактными вентиляторами. И для обоих типов вентиляторов доступна регулировка оборотов, для чего у каждого разъема имеется линейный драйвер Nuvoton NCT3943S – судя по тому, что на сайте Nuvoton он отсутствует, это новинка.
В целом разъемы расположены достаточно удачно. Два разъема CPU_FAN для подключения башенных систем охлаждения, где нередко применение двух вентиляторов. Расположенный в этой же области SYS_FAN3 подходит для подключения вентилятора охлаждения оперативной памяти (в дизайн неплохо вписывается вот такой аксессуар, главное, чтобы по высоте он не конфликтовал с радиатором СО процессора) или жестких дисков. SYS_FAN1 отлично подходит для дополнительного охлаждения видеокарты или радиатора подсистемы питания. SYS_FAN2 можно нацелить на нижнюю видеокарту или также на жесткие диски.
Подсистемы питания процессора и оперативной памяти
С выходом LGA 1151 Intel сделала еще один шаг назад, кроме возвращения возможности изменения базовой частоты – регуляторы напряжений питания процессора вынесены из-под крышки процессора, теперь за формирование оных снова, как и прежде, отвечает материнская плата.

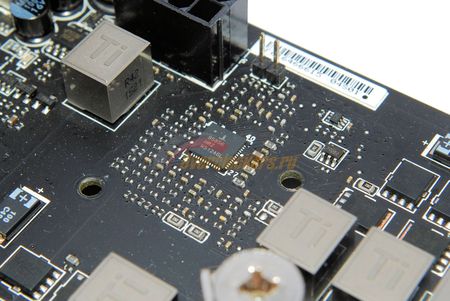

MSI Z170A Gaming M7 использует новейший (официально представлен всего полтора месяца назад) ШИМ-контроллер Intersil ISL95856, могущий обеспечить работу двух преобразователей питания по схеме 4+3.

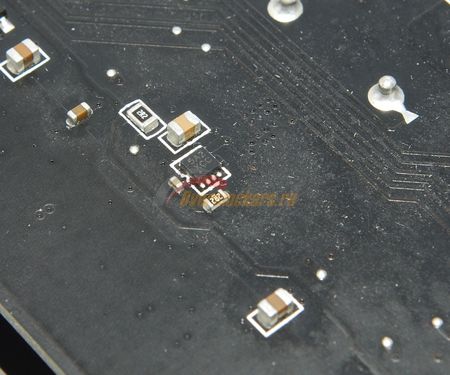

При этом на первый преобразователь в ISL95856 имеется два интегрированных драйвера, на второй – один. Недостающие драйверы фаз инженеры MSI разместили с обратной стороны платы.
Опознать их не удалось – некие 5AZ XCC.

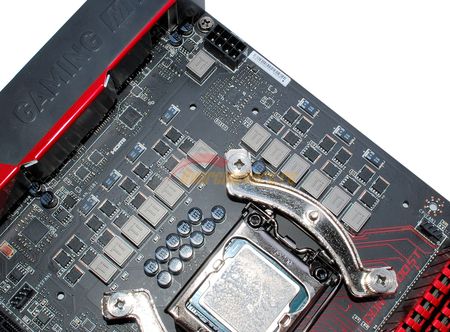

Интересная математика: фаз мы видим семь, три драйвера интегрированы в ШИМ-контроллер, на самой плате распаяны еще три (они же, кстати, попутно являются удвоителями).
реклама
Хитрая математика? Отнюдь. На самом деле самый нижний дроссель с четырьмя мосфетами управляется своим отдельным ШИМ-контроллером и формирует напряжение VCCIO. Остальные 12 дросселей распределены по схеме 4+8 фаз, при этом первые 4 фазы на самом деле спаяны попарно (и обеспечивают питание интегрированный в процессор графики), а остальные 8 - получены из 4 фаз ШИМ-контроллера путём добавления вышеупомянутых 5AZ XCC (обеспечивается питание CPU Core).

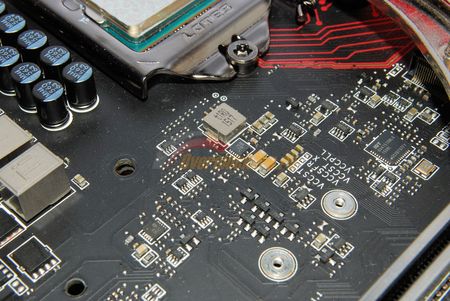

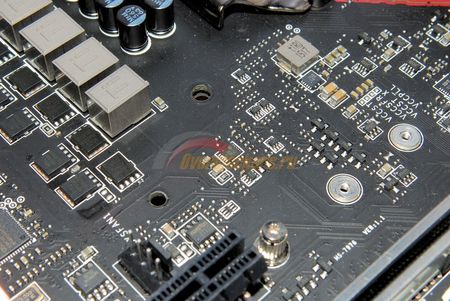

А под самым разъемом процессора присутствует и четвертый преобразователь – VCCSA.
И вот тут обнаруживается недостаток.

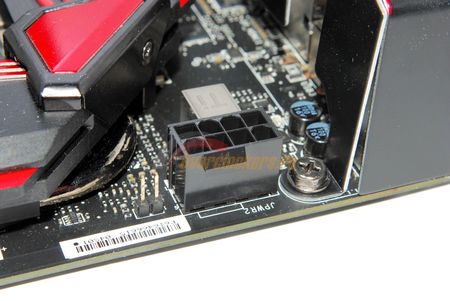

Защелка восьмиконтактного разъема дополнительного питания ATX, через которое получает питание преобразователь питания процессора, развернута «в наружу». В итоге можно столкнуться с ситуацией, когда эта злосчастная защелка будет упираться в боковую стенку корпуса системного блока или же блока питания.

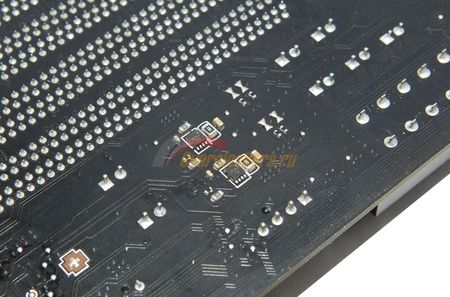

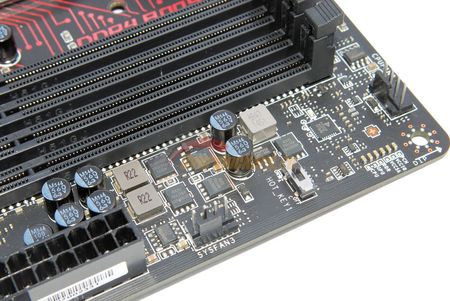

Двухфазным преобразователем питания оперативной памяти управляет ШИМ-контроллер PV3205 производства Powervation Inc. (POWERVAT). На каждую из фаз взято по одному мосфету Nikos PK632BA и PK616BA. С обратной стороны платы обнаруживаются еще два драйвера 5AZ XCC, что подтверждает факт наличия перед нами именно двухфазного преобразователя.
Возможностей подобной схемы должно хватить с головой для работы четырех модулей памяти даже в разгоне.
