Обзор материнских плат ASRock H87M Pro4 и MSI H87M-E35: Intel H87, LGA 1150 и mATX

для раздела Лаборатория

Оглавление

Вступление

Мы продолжаем публикацию обзоров, посвященных бюджетным моделям системных плат. Данный материал по счету будет уже одиннадцатым. Ранее по этой же методике в лаборатории были рассмотрены:

Благодаря нашему партнеру – компании Регард, в этот раз мы протестируем две материнские платы ASRock и MSI, основанные на наборе системной логики H87 и выполненные в форм-факторе mATX. Причем одну из моделей мы рискнули взять в OEM-комплектации.

Обзор ASRock H87M Pro4 и MSI H87M-E35

Технические характеристики

Для начала приведем таблицу технических спецификаций, отличия в характеристиках при этом выделены (фотоснимки в таблице кликабельны, по щелчку откроется полноразмерный снимок).





Параметр
ASRock H87M Pro4
MSI H87M-E35
Средневзвешенная цена*4 8004 300
Упаковка
180x180  9 KB. Big one: 1500x1149  139 KB
180x180  14 KB. Big one: 1500x1531  215 KB
Материнская плата
180x174  13 KB. Big one: 1500x1438  360 KB
180x174  14 KB. Big one: 1500x1453  346 KB
Обратная сторона
180x154  10 KB. Big one: 1500x1286  219 KB
180x154  10 KB. Big one: 1500x1270  217 KB
Ссылка на сайтСтраница материнской платы на сайте производителяСтраница материнской платы на сайте производителя
ПроцессорыЧетвертое и пятое поколение процессоров Intel Core, Intel Pentium и Intel Celeron, предназначенных к установке в процессорный разъем LGA 1150
Набор системной логикиIntel H87 Express Chipset «Lynx Point»Intel H87 Express Chipset «Lynx Point»
Оперативная память4 x DDR3 разъема DIMM
Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC)
Поддержка двухканального режима и Intel X.M.P.
Поддержка DDR3 1066, 1333, 1600 МГц
2 x DDR3 разъема DIMM
Поддерживаемый объем памяти - до 16 Гбайт (небуферизованной, не-ECC)
Поддержка двухканального режима и Intel X.M.P.
Поддержка DDR3 1066, 1333, 1600 МГц
АудиоRealtek ALC892 (до 8 каналов)Realtek ALC887 (до 8 каналов)
Сеть1 x Intel I217V (10/100/1000 Мбит/с)1 x Realtek RTL8111G (10/100/1000 Мбит/с)
Слоты расширения1 слот PCI Express x16 3.0, физически как x16 (PCIE1)
1 слот PCI Express x16 2.0, физически как x4 (PCIE2)
2 слота PCI
1 слот PCI Express x16 3.0, физически как x16 (PCI_E2)
2 слота PCI Express 2.0 x1
1 слот PCI
Поддержка графических тандемовAMD CrossFireAMD CrossFire
Дисковая подсистемаIntel H87:
- 6 портов SATA 6 Гбит/с
Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1.
Intel H87:
- 6 портов SATA 6 Гбит/с
Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1
USBIntel H87:
- 6 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы)
- 6 портов USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 4 порта на задней панели платы)
Intel H87:
- 6 портов USB 2.0/1.1 (4 разъема на плате для подключения 4 портов, 2 порта на задней панели платы)
- 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели платы)

Renesas D720202:
- 2 порта USB 3.0/2.0/1.1 на задней панели платы
Разъемы и прочий функционал на материнской плате1 x 24-pin ATX
1 x 8-pin ATX 12V
6 x SATA 6 Гбит/с
2 разъема для подключения вентиляторов системы охлаждения процессора (1 * 4-pin + 1 * 3-pin)
3 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 2 * 3-pin)
1 колодка лицевой панели корпуса
1 колодка аудиоразъемов корпуса
1 колодка S/PDIF
2 колодки USB 2.0/1.1 для подключения 4 портов
1 колодка USB 3.0/2.0/1.1 для подключения 2 портов
1 колодка COM-порта
1 колодка TPM
1 колодка LPT
перемычка сброса настроек CMOS
колодка CIR (IrDA)
1 x 24-pin ATX
1 x 4-pin ATX 12V
6 x SATA 6 Гбит/с
1 разъем для подключения вентиляторов системы охлаждения процессора (1 * 4-pin)
2 разъема для подключения дополнительных вентиляторов (1 * 4-pin, 1 * 3-pin)
2 колодки лицевой панели корпуса
1 колодка аудиоразъемов корпуса
2 колодки USB 2.0/1.1 для подключения 4 портов
1 колодка USB 3.0/2.0/1.1 для подключения 2 портов
1 колодка COM-порта
1 колодка LPT
1 колодка TPM
перемычка сброса настроек CMOS
1 колодка JSPI1 для прямого программирования микросхемы флеш-памяти BIOS
Разъемы и прочий функционал на задней панели1 универсальный разъем PS/2 для подключения клавиатуры либо мыши
1 разъем HDMI
1 разъем DVI-D
1 разъем D-Sub
4 порта USB 2.0/1.1
2 порта USB 3.0/2.0/1.1
1 сетевой порт RJ-45
6 аудиоразъемов
2 разъема PS/2 для подключения мыши и клавиатуры
1 разъем HDMI
1 разъем DVI-D
1 разъем D-Sub
2 порта USB 2.0/1.1
4 порта USB 3.0/2.0/1.1
1 сетевой порт RJ-45
3 аудиоразъема
Контроллер I/ONuvoton NCT6776DNuvoton NCT6779D
BIOSОдна съемная микросхема Winbond 25Q64FVAIQ 64 Мбит;
AMI EFI BIOS
Поддержка многоязычной локализации интерфейса (русский присутствует)
Одна несъемная микросхема MXIC 25L6473FM2I-10G 64 Мбит;
AMI EFI BIOS
Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм305 х 220Размеры платы производителем не указываются
Форм-факторmATXmATX
*По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

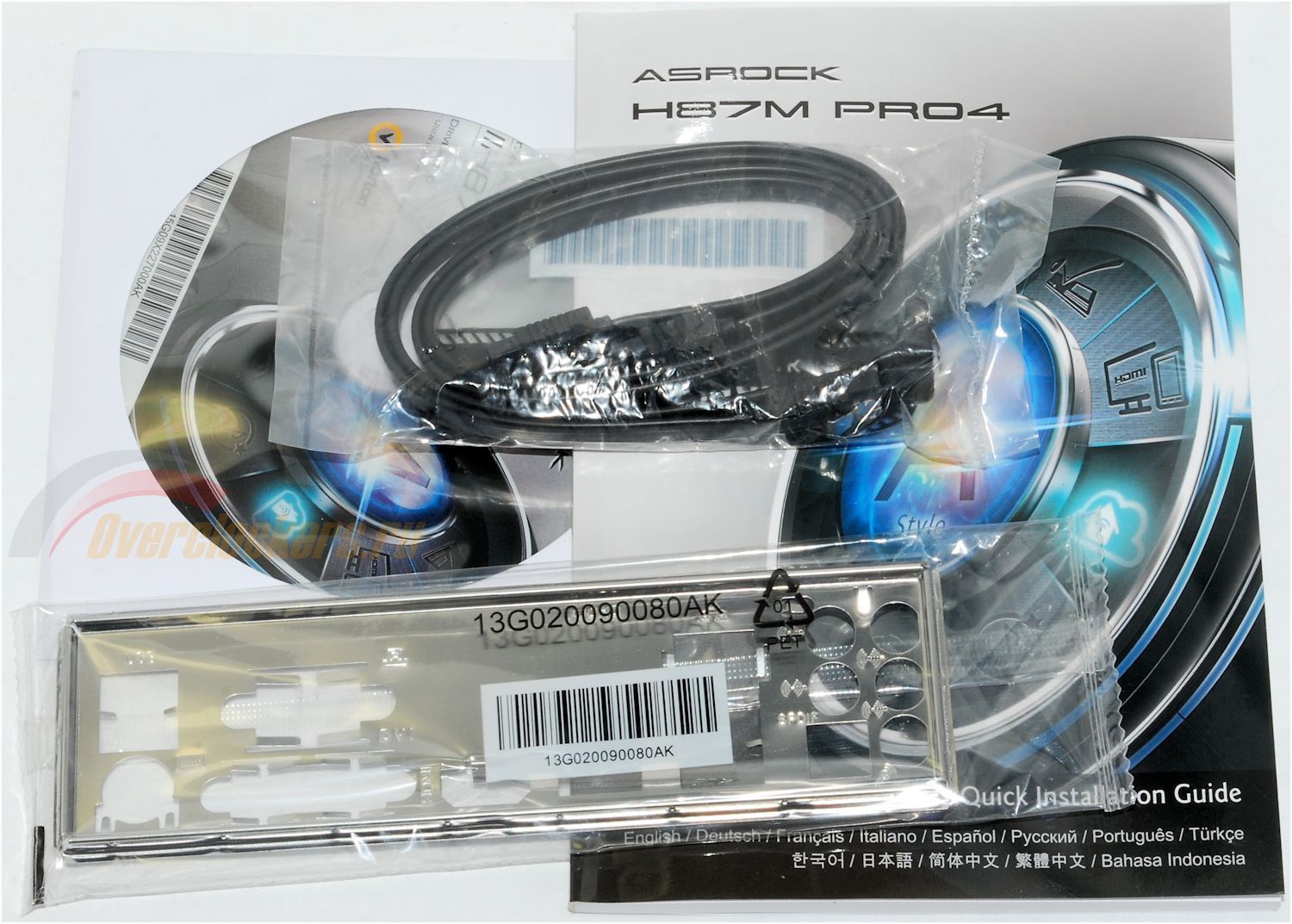

Как уже отмечалось выше, модель ASRock взята в OEM-комплектации, что конкретно здесь означает отсутствие какой-либо коробки – только антистатический пакет, однако при этом без комплекта поставки не обошлось.

В случае материнской платы MSI нас ждет традиционная коробка с расположением платы сверху, внизу под картонным разделителем скрывается сам комплект.

225x190  11 KB. Big one: 1500x1149  139 KB 225x190  18 KB. Big one: 1500x1437  358 KB

225x180  17 KB. Big one: 1500x1073  239 KB 225x180  15 KB. Big one: 1500x1350  287 KB

Для каждой из участниц справедливым будет следующий набор:

  • Инструкция (к плате MSI прилагается также буклет по быстрой сборке);
  • DVD-диск с программным обеспечением;
  • Два шлейфа SATA с защелками;
  • Планка-заглушка на заднюю панель корпуса системного блока.

Таким образом получается, что ASRock ни в коей мере не урезает OEM-вариант поставки, по крайней мере, для части своих моделей. Остается лишь вопрос, что из этого доходит до конечного пользователя вместе с готовым системным блоком.

Дизайн и особенности материнских плат





Система охлаждения

На ASRock H87M Pro4 присутствует только один радиатор, установленный на кристалл набора системной логики Intel H87.

450x354  51 KB. Big one: 1500x1179  310 KB

Алюминиевый сплав с покрытием черного цвета, крепление с помощью пластиковых подпружиненных защелок. Термоинтерфейс – «терможвачка».

На материнской плате установлено пять разъемов для подключения вентиляторов, однако их расположение нельзя назвать удачным – три из них сгруппированы в верхнем правом углу:

450x399  40 KB. Big one: 1500x1331  262 KB

Над процессорным сокетом расположены четырехконтактный CPU_FAN1 и трехконтактный CPU_FAN2. Под последним находится Nuvoton NCT3941S – этот линейный драйвер организовывает синхронную работу разъемов CPU_FAN1 и CPU_FAN2. Таким образом, обороты трехконтактных вентиляторов, подключенных к CPU_FAN2, будут управляемы. К сожалению, на CPU_FAN1 регулируются только четырехконтактные модели (что помешало инженерам ASRock реализовать поддержку трехконтактных вентиляторов и для него, остается загадкой). PWR_FAN1 неуправляем.

Еще один в центре – трехконтактный SHA_FAN1.

450x317  63 KB. Big one: 1500x1058  409 KB





Его также сопровождает Nuvoton NCT3941S. И последний, пятый – на нижнем краю ближе к правому углу:

450x303  44 KB. Big one: 1500x1010  247 KB

Четырехконтактный CHA_FAN1 обходится без дополнительных контроллеров.

Впрочем, и MSI H87M-E35 оснащена только одним радиатором.

450x354  59 KB. Big one: 1500x1180  333 KB

Но еще более скромным по размерам и без декорирования под черный.

Разъемов для подключения вентиляторов также меньше – всего лишь три.

450x292  38 KB. Big one: 1500x972  219 KB

CPU_FAN (четырехконтактный, управляются обороты только ШИМ-вентиляторов) и SYS_FAN2 (четырехконтактный; управляются как ШИМ-, так и обычные трехконтактные модели).

450x401  57 KB. Big one: 1500x1337  354 KB





Еще один разъем для подключения вентиляторов расположен практически в центре платы – SYS_FAN1. На этом разъеме управляются только ШИМ-вертушки, а посадочная площадка, явно распланированная под контроллер, аналогичный вышеупомянутому Nuvoton NCT3941S, оставлена производителем пустой.
