Тестовый стенд
- Материнская плата: Asus Maximus VII Hero (BIOS v 0904);
- Процессор: Intel Core i7-4770K 3800 МГц(100х38, 1.132 В) или 800 МГц во время замера шумности системы охлаждения;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 9-10-10-27, 2x4 Гбайта, двухканальный режим);
- Жесткий диск: OCZ Vertex 4, 128 Гбайт;
- Блок питания: ETG Premium 1200 Ватт;
- Корпус: Cooler Master HAF 922.
Программное обеспечение
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: AMD Catalyst 14.4;
- Вспомогательные утилиты:
- GPU-z v. 0.7.9;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.0.0 Final;
- GPU Tweak v2.6.9.4;
- MSI Kombustor 2.5.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась утилита MSI Afterburner v4.0.0 Final.
реклама
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 2.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v. 4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.5 м. Уровень фонового шума в помещении – не более 28 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Стандартные частоты и разгон
Тест Asus Radeon R9 270 DirectCU II OC
Видеокарта не зря получила суффикс «ОС», ведь ее тактовые частоты увеличены разработчиками с 925 МГц по ядру до 975 МГц при напряжении 1.215 В. Видеопамять работает при штатных 1400 МГц.

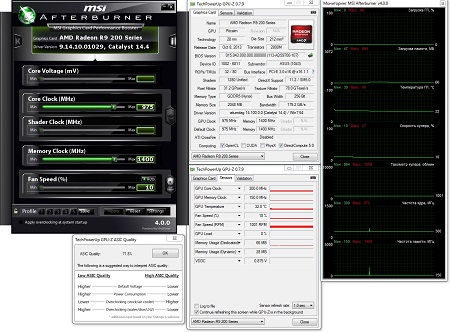

В режиме простоя модель Asus сбрасывает частоты до эталонных 300/150 МГц, а температура графического процессора устанавливается на отметке 32°C. Про уровень шума сказать особо нечего: он минимален.
реклама

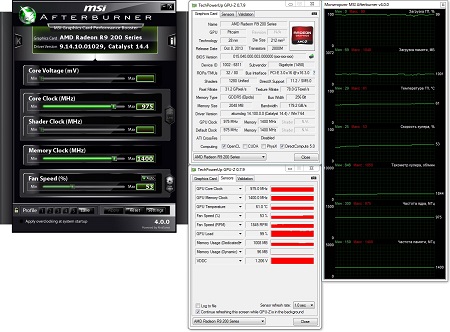

В режиме нагрузки частоты ядра и памяти повышаются до необходимых 975 МГц и 1400 МГц соответственно. Вентиляторы раскрутились до 55% от своей максимальной мощности, не давая подняться температуре графического процессора выше 69-70°C при комфортном, несмотря на 2300 об/мин, уровне шума.
Поскольку утилита MSI Afterburner v4.0.0 Final не умеет повышать частоты выше 1050/1500 МГц, разгон проводился при помощи программы GPU Tweak v2.6.9.4. Тем не менее, несмотря на поддержку собственного продукта, частотная формула изменилась мало – 1100/6000 МГц. Их Asus Radeon R9 270 DirectCU II OC покорила без особых проблем.
После ряда тестов температура установилась на отметке 72°C, а издаваемый видеокартой уровень шума немного возрос.

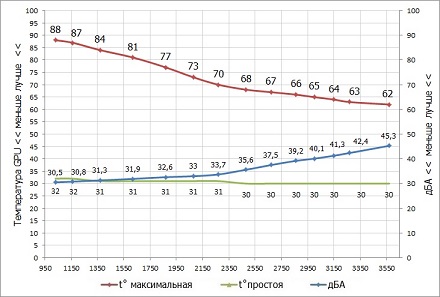

Для более полной картины приведем график зависимости температуры и шума от оборотов вентиляторов, который наглядно покажет эффективность системы охлаждения DirectCU II.
Тест Gigabyte Radeon R9 270 WindForce 2X
Несмотря на то, что данная модель обошлась без оверклокерских приставок, она поставляется с заводским разгоном ядра до 975 МГц. Видеопамяти производитель решил не касаться.
После небольшого теста температура графического процессора в простое устанавливается на отметке 30-31°C, а частоты снижаются до 300/150 МГц при напряжении 0.875 В.
Как и положено, в режиме нагрузки видеокарта работает при заявленных характеристиках, но может похвастать более эффективной системой охлаждения. При своих 1800 об/мин температура держится на 61°C. Издаваемый вентиляторами уровень шума можно охарактеризовать как ниже среднего и комфортный для продолжительной работы.
Но на этот раз подвела не только утилита MSI Afterburner v4.0.0 Final, но и программа Gigabyte OC Guru, поскольку они обе оказались неспособны выставить частоты выше отметки 1050/1500 МГц. Довольствуемся тем, что есть.
реклама
После пары часов тестирования выяснилось, что к работе системы охлаждения не придерешься и в этом случае.

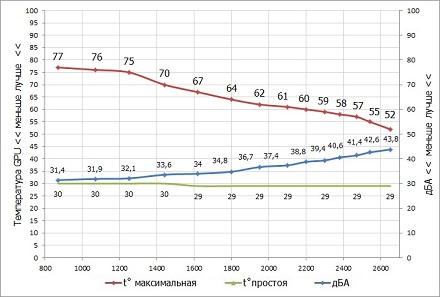

В конце стоит привести график зависимости температуры и шума от оборотов вентиляторов Gigabyte Radeon R9 270 WindForce 2X.
Тест XFX Radeon R9 270 Double Dissipation Edition
Переходим к последнему участнику обзора, который работает на эталонных частотах – 925 МГц по ядру и 1400 МГц по памяти.
В режиме простоя температура снижается до 31°C, а вентиляторы работают на минимально возможных 1350 об/мин. Даже в таком режиме их едва слышно.

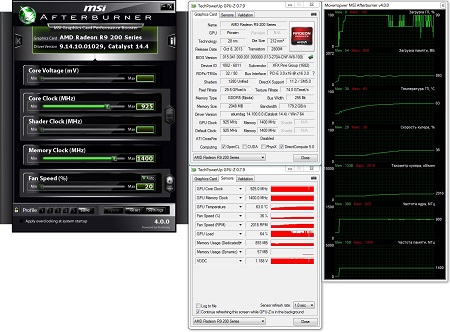

Создаваемая тестом Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции нагрузка выявила, что при достижении 63°C видеокарта сбрасывает частоту до 900 МГц по ядру и снижает на один шаг напряжение. Ничего страшного в этом нет, таким образом она старается не выйти за рамки заданного энергопотребления.
После выставления в Catalyst Overdrive настройки Power Limit в положение «+20» мы достигли поставленной цели и вернули новинке должный принцип работы. Конечно, это сказалось на повышенном тепловыделении, но зато позволило проверить эффективность системы охлаждения при более тяжелой нагрузке. Пары прогонов было достаточно, чтобы температура зафиксировалась.
Максимальное значение достигло 66°C, что является хорошим результатом. Издаваемый уровень шума при 2100 об/мин был комфортным и не выделялся на фоне работы остальных комплектующих.

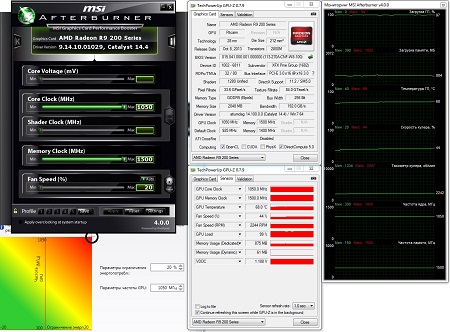

Разгон был ограничен, видеокарта с легкостью взяла 1050 МГц по ядру и 1500 МГц по памяти. Уровень шума не изменился.

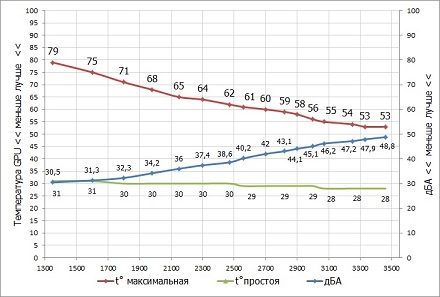

Посмотрим теперь график зависимости температуры и шума от оборотов вентиляторов.
Заключение
Для начала скажем, что сколько бы мы не тестировали оригинальные системы охлаждения, на новой линейке видеокарт они устроены по-своему, и если внешне вполне узнаваемы, внутренне совсем другие.
Модель Asus Radeon R9 270 DirectCU II OC приятно нас порадовала, если не своим обликом, то эффективной, а главное тихой СО с плавной настройкой оборотов вентиляторов. Кроме этого, она может похвастаться повышенными с завода частотами и качественной элементной базой, что сыграло свою роль при ее разгоне.
Но в случае Gigabyte Radeon R9 270 WindForce 2X мы получаем то же самое и даже лучше: более эффективную систему охлаждения, низкие температуры и комфортный уровень шума. Поначалу можно отметить один лишний разъем дополнительного питания, однако производитель, сделав этот шаг, решил перестраховаться, а в будущем, когда ограничение на разгон будет снято, такое решение поможет реализовать потенциал графического процессора AMD Curacao Pro.
Видеокарта XFX Radeon R9 270 Double Dissipation Edition стоит особняком. Если в моделях Asus и Gigabyte мы уже все видели, все знаем и ничего революционного пока не ждем, то версия XFX может удивить. И новый дизайн линейки Double Dissipation это как раз то, чего многим не хватало: строгость и монолитность. А помните, выше упоминалось о дополнительном тесте со снятой пластиной? Результаты показали, что температура GPU практически не изменилась и варьировалась в пределах 1-3°C от эталонной в зависимости от теста или игры. Очевидно, снимать пластину нет никакого смысла.
Ну а вывод прост – все три модели Radeon R9 270, побывавшие в лаборатории, заслуживают внимания со стороны покупателей. Так что выбор зависит лишь от конкретных предпочтений.
Выражаем благодарность:
- Компании Регард за предоставленные на тестирование видеокарты Asus Radeon R9 270 DirectCU II OC, Gigabyte Radeon R9 270 WindForce 2X и XFX Radeon R9 270 Double Dissipation Edition.
