Обзор XFX Radeon R9 270 Double Dissipation
Полное название: XFX Radeon R9 270 Double Dissipation Edition, код производителя: R9-270A-CDFC.
Упаковка и комплект поставки
Модель XFX R9 270 Double Dissipation поставляется в оригинальной упаковке небольших размеров, однако ее «квадратность» вызывает неудобство при транспортировке. В оформлении предпочтение отдается темно-синим оттенкам, которые подчеркиваются бело-голубыми полосами.
реклама
На лицевой стороне кратко представлена основная информация об устройстве.

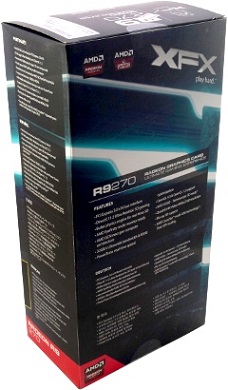

Все свободное место обратной стороны и граней коробки используется с пользой, будучи отдано под детальные возможности и характеристики продукта.
Список рекомендованных требований не изменился. Нам по-прежнему советуют использовать данную модель с блоком питания мощностью не менее 500 Вт, поддерживающим один шестиконтактный кабель PCI-E.

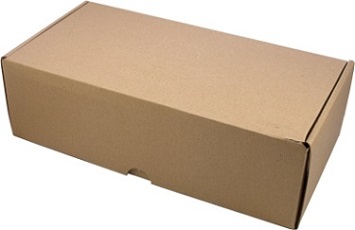

Внутри одной коробки находится другая из более плотного картона с логотипом компании XFX и выбитым знаком экологии – деревцем.
реклама
После ее открытия можно обнаружить часть комплекта, насыпанного, как говорится, «с горочкой». Под ним в отдельной секции скрывается сама видеокарта в антистатическом пакете.
Полный перечень аксессуаров выглядит так:
- Краткое руководство пользователя;
- Полное руководство пользователя;
- Диск с драйверами и программным обеспечением;
- Руководство по блокам питания компании XFX;
- Руководство по переходникам и адаптерам;
- И другие буклетики.
Внешний вид и размеры

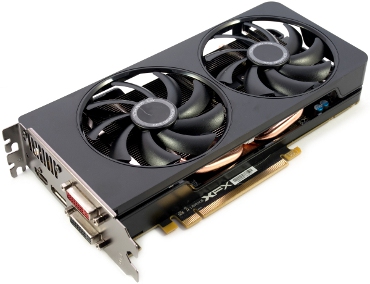

Внешний дизайн XFX R9 270 Double Dissipation выдержан в строгом стиле. Перед нами эдакий джентльмен в смокинге: монолитный черный кожух из пластика, такого же цвета два крупных 86 мм вентилятора и неизменного цвета печатная плата.
С учетом ценового позиционирования Radeon R9 270 все выглядит очень неплохо.
По всему периметру проходит другая интересная деталь – пластина, играющая роль ребра жесткости и придающая видеокарте больше шарма.

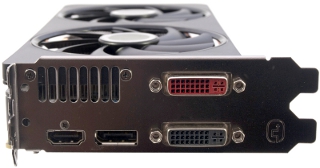

Для вывода изображения предусмотрен следующий набор интерфейсов:
- Один DVI-I;
- Один DVI-D;
- Один HDMI;
- Один DisplayPort.
Поддерживаются следующие разрешения:
- Цифровое – до 4096 x 2160;
- Аналоговое – до 2048 x 1536.
Уже по рекомендованным системным требованиям можно догадаться, что дополнительное питание реализуется с помощью одного шестиконтактного разъема, вынесенного на торец платы. Данное расположение выбрано не совсем удачно, поскольку в тесном корпусе могут возникнуть проблемы с подключением.
реклама
С остальным у модели XFX R9 270 Double Dissipation все в полном порядке: она занимает два слота расширения, при длине 230 мм и ширине 115 мм.

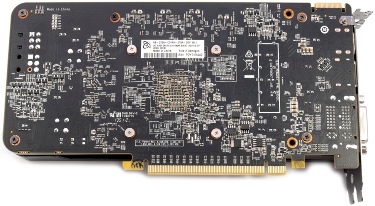

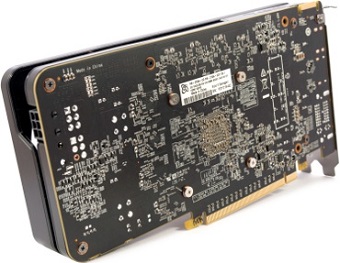

Обратная сторона видеокарты ничем не примечательна. Как и полагается, в верхней части платы рядом с интерфейсной панелью расположен разъем CrossFireX, что позволит объединить в тандем до двух ускорителей.
Система охлаждения

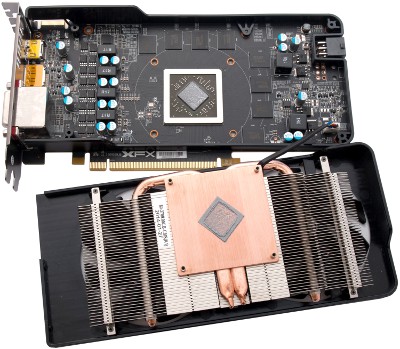

Вся конструкция закрепляется четырьмя подпружиненными винтами в области графического процессора. В отличие от своей старшей сестры с литерой «X», пластина по периметру печатной платы не крепится к основному радиатору. Ее высота равна 11 мм почти по всей длине.

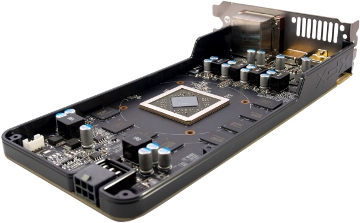

Одной из целей тестирования было выяснить влияние пластины на эффективность СО, поэтому проводился дополнительный тест без нее.

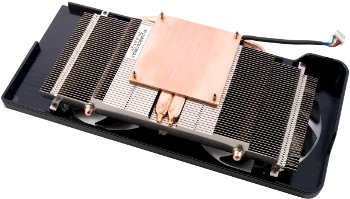

Площадь графического процессора AMD Curacao Pro не назовешь большой, поэтому инженеры отказались от прямого контакта, напаяв небольшую медную пластину на основание.
Кожух держится на четырех маленьких винтиках, накрывая односекционный радиатор, пронизанный двумя 8 мм тепловыми трубками. В верхней части конструкции используется припой.
Правый вентилятор лишен pin разъема и подключается напрямую, что выглядит не лучшей идеей при возможной поломке.
Вентиляторы низкопрофильные и изготовлены фирмой Cooler Master, что обычно редкость, с маркировкой FY09010H12LPB. Вольтамперная характеристика: 12 В, 0.45 А. Скорость вращения согласно замерам лежит в диапазоне 1300-3500 об/мин.
Печатная плата

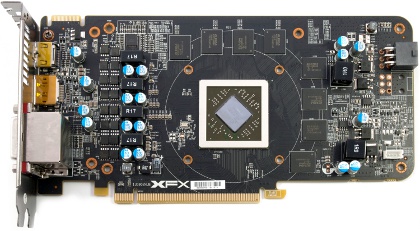

Модель XFX R9 270 Double Dissipation построена на печатной базе собственного дизайна с применением качественной элементной базы.
Система питания видеокарты выполнена по схеме 4+1+1 (для GPU, PLL и микросхем памяти соответственно). Все управление осуществляется ШИМ-контроллером uP1608PK.
По центру печатной платы расположился GPU AMD Curacao Pro.
Общий объем видеопамяти составляет 2048 Мбайт, он набран восемью микросхемами по 256 Мбайт каждая производства Elpida. Паспортная частота памяти – 1400 МГц (эффективная частота 5600 МГц). Обмен данными осуществляется посредством 256-битной шины.
