Обзор Gigabyte Radeon R9 270 WindForce 2X
Полное название: Radeon R9 270 Gigabyte WindForce 2X PCI-E 2048Mb, код производителя: GV-R927OC-2GD.
Упаковка и комплект поставки
Упаковка Gigabyte R9 270 WindForce 2X отличается от своего предшественника куда большими габаритами. Стоит быть к этому готовым.
реклама

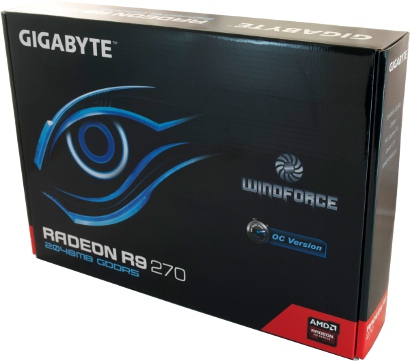

Оформление коробки привычно для решений компании последних лет. Помимо наименования модели GPU и объема установленной памяти, упоминаются такие особенности, как использование оригинальной системы охлаждения WindForce и заводский разгон.

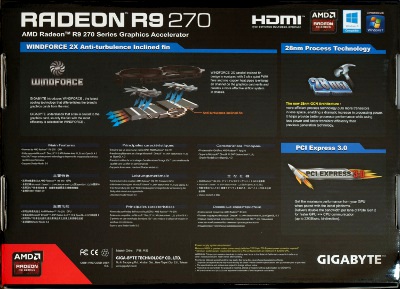

На обратной стороне упаковки приводятся краткие спецификации ускорителя на различных языках.
В нижней части нашлось место рекомендованным системным требованиям: производитель рекомендует использовать видеокарту с блоком питания мощностью не менее 500 Вт и с поддержкой двух шестиконтактных кабелей PCI-E.

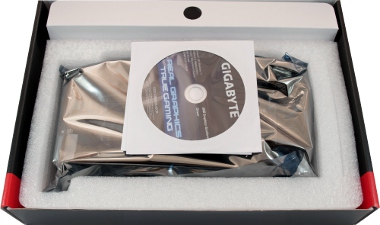

О сохранности своего продукта разработчики побеспокоились очень хорошо: видеокарта помещена в пакет-антистатик и крепко зафиксирована в поролоне.
реклама
Комплект поставки находится в специальном пенале и включает все самое необходимое:
- Руководство пользователя;
- Диск с драйверами и программным обеспечением;
- Короткий мостик CrossFire;
- Два переходника питания 2хMolex -> 6-pin.
Внешний вид и размеры

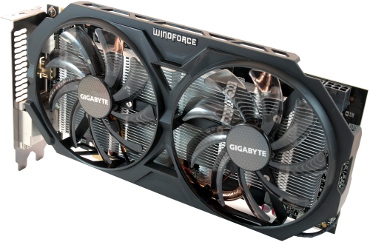

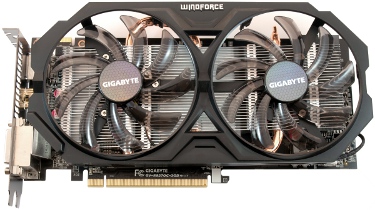

Внешний облик модели Gigabyte R9 270 WindForce 2X не отличается от своих родственников. Всю лицевую часть закрывает огромная система охлаждения из фирменной серии WindForce.
К слову, разработчики прибегнули к использованию двух крупных 87 мм вентиляторов вместо обычных трех 74 мм. Поэтому теперь стоит мириться не с большой длиной видеокарты, а с увеличением ее ширины (за счет выступающего кожуха).

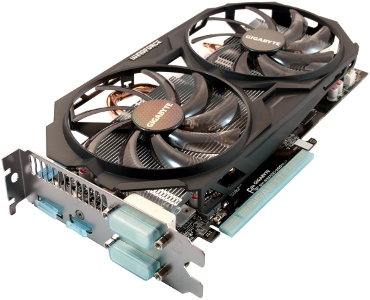

Все разъемы и интерфейсы закрыты специальными пластмассовыми колпачками, предотвращающими от возможных повреждений и попадания пыли.

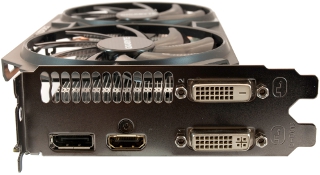

Для вывода изображения предусмотрен следующий набор интерфейсов:
- Один DVI-I;
- Один DVI-D;
- Один HDMI;
- Один DisplayPort.
Согласно технической информации графическим ускорителем поддерживаются следующие разрешения:
- Цифровое – до 4096 х 2160;
- Аналоговое – до 2048 x 1536.
Для реализации дополнительного питания инженеры прибегли к использованию двух шестиконтактных разъемов питания, размещенных на краю печатной платы. Неудобство вызывает тот факт, что они развернуты защелками к кожуху системы охлаждения, что затрудняет их отключение.
Что касается размеров, то модель Gigabyte R9 270 WindForce 2X получилась немного компактнее своей сестры с предустановленной СО WindForce 3X. В системном блоке видеокарта занимает два слота расширения, ее длина 254 мм, ширина 122 мм.
реклама

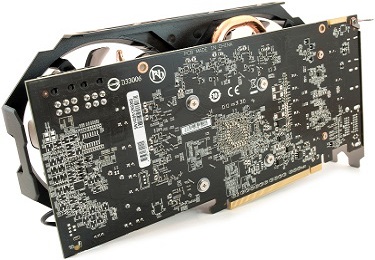

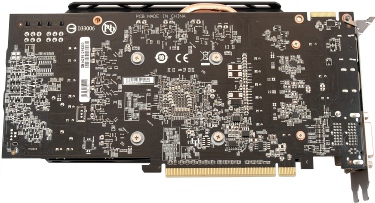

Обратная сторона лишена, как это бывает в таких случаях, большой опорной пластины и других значимых элементов вроде микросхем памяти.
Присутствует один коннектор CrossFireX, который дает возможность связывать воедино до двух видеокарт AMD Radeon R9 270X независимо от компании-производителя.
Система охлаждения
Конструкция системы охлаждения WindForce 2X классическая, и сюрпризов ждать не стоит. Она крепится с помощью четырех подпружиненных винтов.

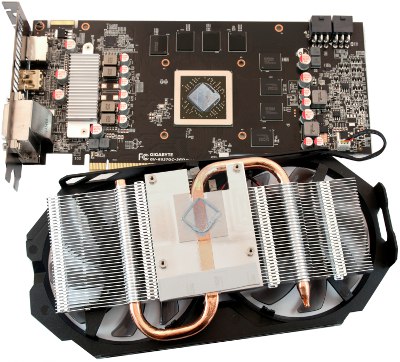

После отделения основного радиатора перед нами открывается печатная плата. Стоит отметить, что здесь для отвода тепла от подсистемы питания используется небольшой алюминиевый радиатор. В качестве интерфейса применена термопрокладка серого цвета.

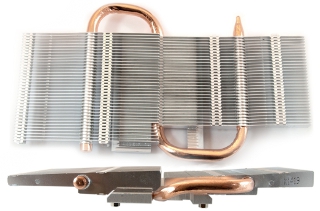

Основание системы охлаждения не позволяет накрыть все микросхемы памяти, а лишь их часть, которая так же, как и в предыдущем случае, попала под единственную 8 мм тепловую трубку S-образной формы.

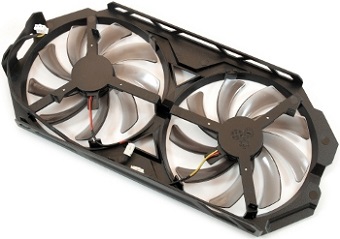

Кожух WindForce 2X демонтируется без особых сложностей и скрывает под собой односекционный радиатор, набранный из 41 алюминиевой пластины. Они получили непривычную геометрическую форму, скорее всего, производитель осознанно пошел на такой шаг. Следов припоя не замечено, что может уменьшить эффективность системы охлаждения в целом.
Радует тот факт, что каждый вентилятор подключается через отдельный pin-разъем, и в случае выхода одного из строя можно произвести безболезненную его замену.
Разработчики уже неоднократно использовали в своей продукции вертушки компании Everflow. Это модели T129215SM с вольтамперной характеристикой 12 В, 0.25 А. Согласно проведенным замерам они способны вращаться в диапазоне 850-2700 об/мин.
Печатная плата

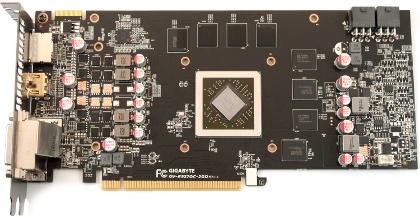

Видеокарта Gigabyte R9 270 WindForce 2X использует печатную плату нереференсного дизайна. В основном изменения коснулись подсистемы питания, размещенной в один ряд.
Она выполнена по схеме 4+1+1 (для GPU, PLL и микросхем памяти соответственно), которые управляются ШИМ-контроллером IR 3567A. Нераспаянные фазы используются в модели Gigabyte R9 270X WindForce 3Х, поэтому стоит говорить об унификации производства.
По центру PCB расположился GPU AMD Curacao Pro, произведенный по 28 нм техпроцессу.
На плате распаяно восемь микросхем памяти по 256 Мбайт каждая, производства Elpida с шиной обмена данных 256 бит, что дает общий объем памяти в 2 Гбайта. Паспортная частота 1400 МГц (эффективная частота 5600 МГц).
