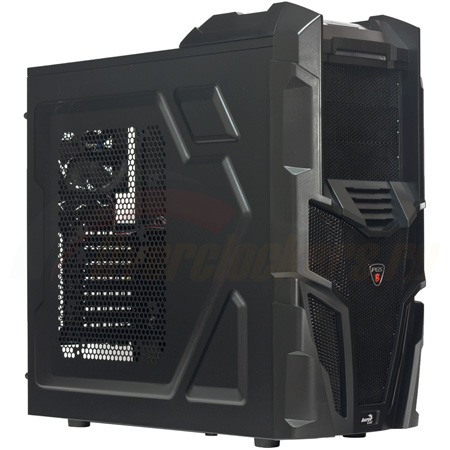

В дизайне продукта AeroCool угадывается агрессивный стиль, присущий большинству игровых корпусов. По большей части это затрагивает фронтальную панель, которая изобилует ломанными квадратными формами, с искажением геометрических углов и пропорций.
Из-за частично округлой передней части корпус воспринимается более объемным. Ассоциируется Mechatron с некими роботами из фантастических кинофильмов или компьютерных игр.
Материал изготовления корпуса – холоднокатаная сталь SECC толщиной 0.6 мм. Это касается как основного шасси, так и боковых панелей. В конструкции присутствует и пластик: из него изготовлены фронтальная и верхняя накладные панели.
реклама

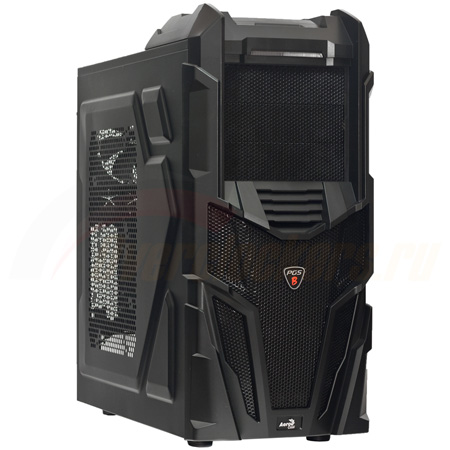

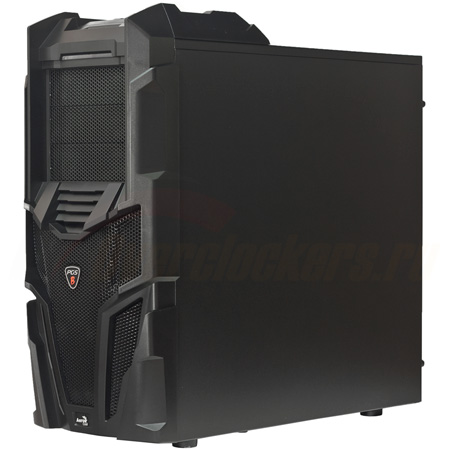

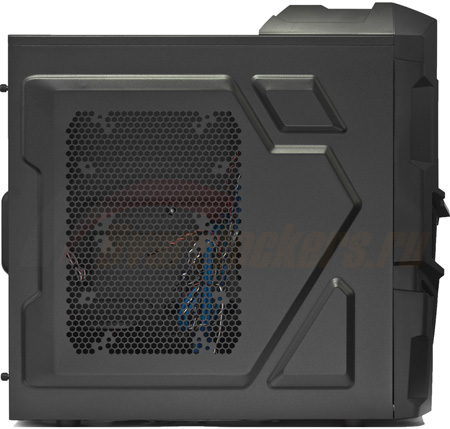

Более половины левой боковой панели перфорировано, помимо этого на ней выштампован узор. Здесь есть большое количество вентиляционных сот диаметром 6 мм, а также отверстия для крепления вентиляторов различных типоразмеров (об этом – позже). В отличие от нее, правая боковина лишена каких-либо конструктивных изменений и полностью глухая.
Процедура снятия дверок проста. Для этого достаточно открутить сзади с торца два винта с накатанной головкой, а затем потянуть панель на себя, воспользовавшись выступом в ее задней части. Установка выполняется аналогично, в обратном порядке.

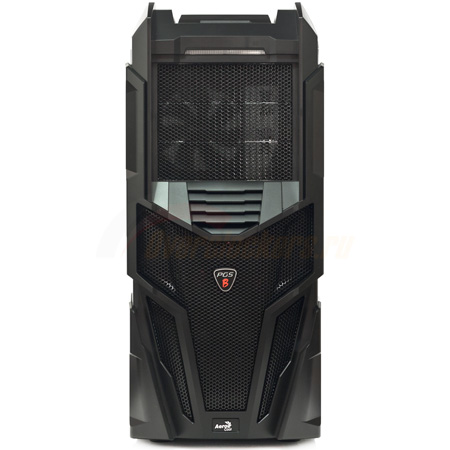

Как уже упоминалось, фронтальная панель AeroCool Mechatron изготовлена из пластика. В верхней части расположены три 5.25 дюймовых отсека, оборудованные перфорированными заглушками. Над ними можно видеть длинную узкую акриловую вставку, которая является элементом подсветки и при работе компьютера светится красным цветом.
Нижнюю половину занимает вентиляционная решетка, за которой расположен втяжной 200 мм вентилятор. И данная решетка, и заглушки в отсеках, оборудованы изнутри тонким слоем поролона, призванного выполнять функцию противопылевого фильтра. Наконец, в самом низу панели размещен логотип фирмы-производителя, а в средней части есть еще один логотип, отображающий серию.

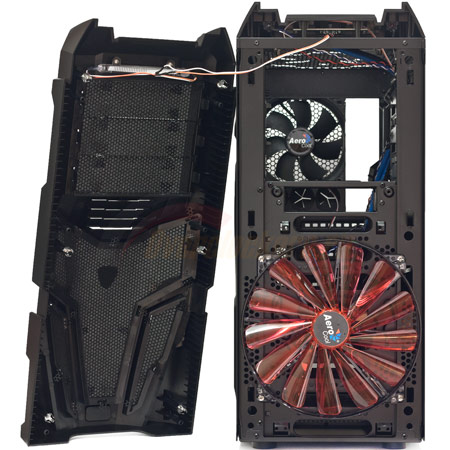

Фронтальная панель – съемная. Для этого ее достаточно потянуть за нижнюю часть на себя. Снимается она достаточно просто, без лишнего напряжения. Собственно, как и устанавливается обратно.
реклама

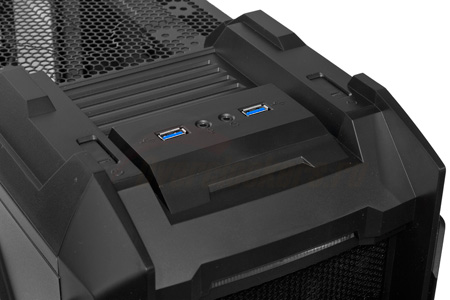

Все органы управления вынесены на переднюю часть верхней панели. Здесь можно видеть прямоугольные кнопки включения компьютера и сброса, разнесенные на края. В кнопки вмонтированы светодиоды, сигнализирующие работу компьютера: в кнопку включения – индикатор питания, в кнопку сброса – активность дисковой подсистемы. Первый диод светится синим, второй – красным.
В средней части сосредоточились два порта USB 3.0 и пара стандартных аудиоразъемов (поддерживается только стандарт HDA). К материнской плате порты USB подключаются посредством внутреннего USB 3.0 разъема. Здесь же есть и «отросток»-переходник, позволяющий подключить внешние порты к USB 2.0, при отсутствии третьей версии интерфейса на плате.

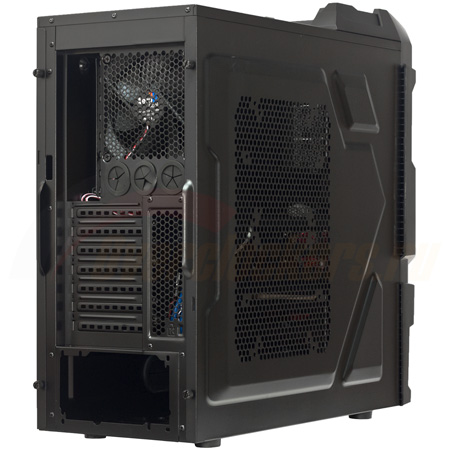

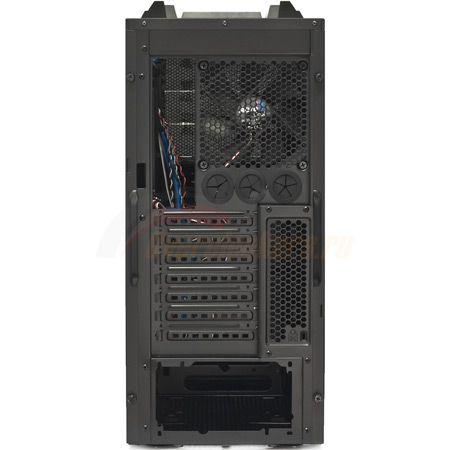

Тыловая часть AeroCool Mechatron оборудована по всем современным стандартам. Здесь можно видеть вырез под I/O заглушку материнской платы, справа от которого – вытяжной 120 мм вентилятор. Под последним расположены три крупных отверстия, оборудованных резиновыми лепестковыми вставками, предназначенными для вывода шлангов системы жидкостного охлаждения (их диаметр может составлять до 26 мм).
Остальное место панели занято отсеком для блока питания, который расположен в самой нижней части, а также слотами для устройств расширения в количестве семи штук, закрытыми съемными перфорированными заглушками. Справа от слотов – дополнительная вентиляционная решетка, помогающая охлаждать PCI-карты.

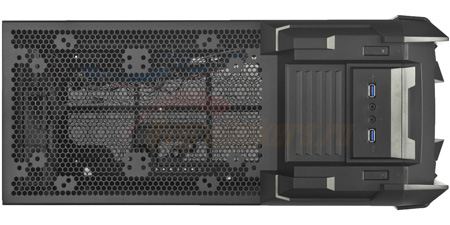

Верхняя крышка AeroCool Mechatron, помимо вышерассмотренной панели управления, аналогично левой боковине испещрена множеством крупных вентиляционных отверстий, где предусмотрены посадочные места для установки дополнительных вентиляторов различных типоразмеров.

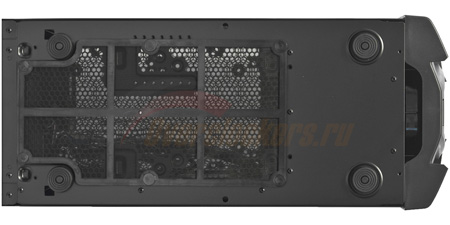

При взгляде на нижнюю панель модели AeroCool первым делом бросается в глаза большой противопылевой фильтр, закрывающий одновременно заборную решетку под блок питания и посадочное место нижнего втяжного вентилятора (опционального). Фильтр удерживается на магнитах, а посему его снятие – процедура элементарная.

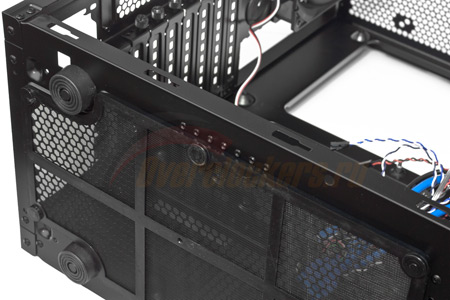

Опорой системному блоку служат четыре круглые ножки из твердой резины, расположенные по периметру днища, которые удерживаются при помощи распорок. Ножки обеспечивают системному блоку хорошую устойчивость, не позволяя ему елозить.
Итак, с внешним видом и дизайном AeroCool Mechatron разобрались, пора переходить к изучению его внутреннего строения.
