Разгон
Процесс разгона графических ускорителей семитысячной серии Radeon очень прост, но в то же время требует некоторых знаний. Чтобы не повторяться, приведу ссылку на подробное описание всех тонкостей из обзора видеокарты PowerColor HD 7990.
Поскольку «родной» ШИМ-контроллер ASUS HD 7850-DC-1GD5 не распознается ни одной сторонней утилитой, то придется довольствоваться собственной программой производителя. Ранее уже упоминалось, что ее основной проблемой является низкий максимальный уровень разгона, предел которого наступает на 1050 МГц. Но из-за незнания ШИМ-контроллера ни одна другая утилита не способна изменять напряжение.
Среди замеченных особенностей программы ASUS GPU Tweak стоит отметить следующие недоработки: визуальный вид после перезагрузки системы возвращается в ROG, а удаленные строки мониторинга вновь восстанавливаются. Есть и полезные функции, к примеру, пользователь вправе полностью отключить переход частот видеокарты из 3D в 2D, что полезно для разгона.

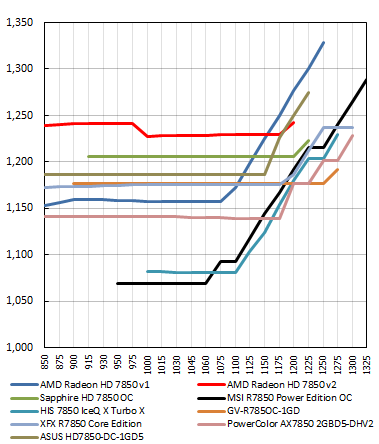

Потенциал графического ядра в зависимости от подаваемого на него напряжения.
реклама
Разгон большинства видеокарт Radeon HD 7850 напрямую зависит от удачи, системы охлаждения и стартового напряжения (чем оно выше, тем больше потенциал). Видеокарта ASUS работает на стандартных частотах и со средним напряжением. Его стартовый запас таков, что позволяет разгоняться ядру до 1150 МГц без повышения напряжения. На фоне конкурентов не самый выдающийся результат, но не забывайте об удачливости GPU. В конечном счете, путем добавления нескольких десятых вольт частота выросла до 1225 МГц.
- AMD Radeon HD 7850 v1 – 1.153-1.328 В, 860-1250 МГц.
- AMD Radeon HD 7850 v2 – 1.239-1.242 В, 860-1200 МГц.
- MSI R7850 Power Edition OC – 1.069-1.289 В, 950-1325 МГц.
- Sapphire HD 7850 OC – 1.206-1.223 В, 920-1225 МГц.
- HIS 7850 IceQ X Turbo X – 1.082-1.230 В, 1000-1275 МГц
- Gigabyte GV-R785OC-1GD – 1.177-1.192 В, 900-1275 МГц.
- XFX R7850 Core Edition – 1.173-1.237 В, 860-1300 МГц.
- PowerColor AX7850 2GBD5-DHV2 – 1.141-1.228 В, 860-1300 МГц.
- ASUS HD 7850-DC-1GD5 – 1.187-1.275 В, 860-1225 МГц.
Любая из моделей семейства HD 7850/ HD 7870 характеризуется одним важным ограничением. На них невозможно одновременно разогнать до высоких частот и память, и графическое ядро. Вам остается только выбирать: либо частота 1100-1200 МГц для GPU, либо память 1400-1500 МГц. Гораздо выгоднее разгонять первое, поскольку прирост производительности на 50 МГц частоты ядра выше, чем на 50 МГц памяти.
В итоге формулировка в виде 1100-1200 МГц для GPU и 1300-1400 МГц для памяти выглядит стандартным результатом для Radeon HD 7850.

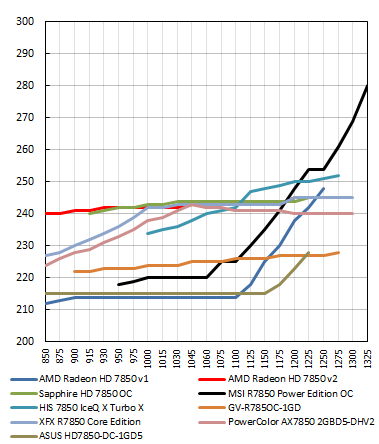

Энергопотребление в зависимости от разгона.
Несложно заметить, что максимальное энергопотребление Radeon HD 7850 доходит до ~220-250 Вт (для тестовой системы в целом, сама система в тесте потребляет 90-100 Вт). Это практически потолок TDP карт. И этим числом ограничен разгон с учетом должного охлаждения. Для больших частот придется делать аппаратный вольтмод и снимать защиту по силе тока.
Сам по себе разгон Radeon достаточно необычен. Энергопотребление мало зависит от частоты GPU, равно как и его нагрев. Видеокарта как будто заранее резервирует некий объем и во время разгона полностью его использует. Как только кончается запас, приходится оперировать ползунком вольтмода, но и здесь не всегда ждет успех. Некоторые карты работают на пределе своих возможностей, и изменение напряжения лишь усугубляет ситуацию.
реклама
Модель ASUS со своими настройками и собственной версией BIOS не подает виду, что разгоняется вплоть до 1150 МГц, рост энергопотребления начинается только после 1150 МГц. Потолок энергопотребления видеокарты скорее ограничен максимальным напряжением.

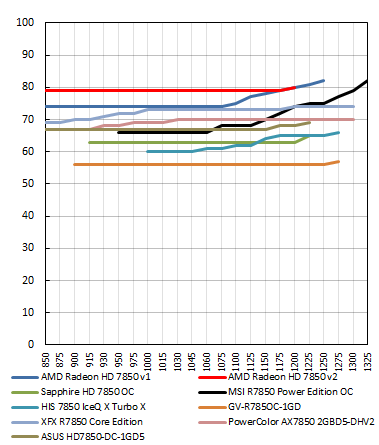

Температура графического ядра в зависимости от разгона.
Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. Поскольку напряжение на видеокартах сильно не изменялось, то и максимальный нагрев был стабильно постоянным.

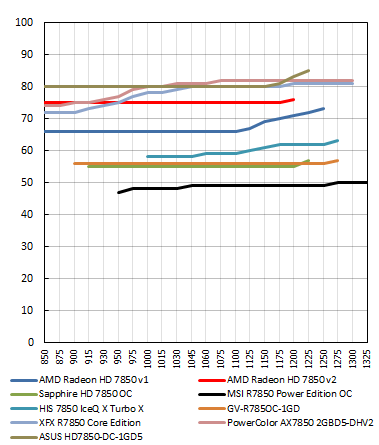

Температура VRM в зависимости от частоты GPU.
Важная часть любой видеокарты - силовая часть. Если не следить за ее температурой, то срок службы продукта сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов.
Возросшее число фаз, недостаточные обороты вентилятора и другие факторы негативно сказываются на результате. И несмотря на установленный на зоне преобразования радиатор, критичным становится слабый воздушный поток, мощность которого инженеры компании ограничили в угоду тишине.

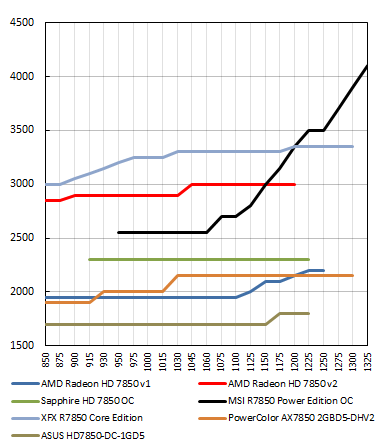

Обороты вентиляторов.
О чем и идет речь. Всего 1700-1900 об/мин и неудачное расположение вентилятора относительно радиатора.
Результаты разгона
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
реклама
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Заданное напряжение, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ASUS HD 7850-DC-1GD5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Заданное напряжение, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Подведение итогов
По комплектации.
Недочеты:
- Нет.
Приятные мелочи:
- Нет.
По дизайну печатной платы.
Недочеты:
- Нет.
Приятные мелочи:
- Шесть фаз питания GPU;
- Индикация подключения питания;
- Двойные фазы питания памяти и PLL.
По системе охлаждения.
Недочеты:
- Единственным незначительным недостатком можно счесть своеобразное охлаждения VRM. Радиатор слабо обдувается воздухом.
Приятные мелочи:
- Отличный результат в 3D;
- Хорошие результаты в 2D;
- Радиатор на системе питания.
По разгону.
Недочеты:
- Ограничение в Catalyst Control Center;
- Увеличение числа фаз не повлияло на качество разгона;
- Пользователь вынужден пользоваться для разгона программой ASUS, максимальная частота в которой ограничена на 1050 МГц.
Приятные мелочи:
- Средний потенциал разгона, до частот выше 1225 МГц.
В целом.
Недочеты:
- Как ни странно, но их нет.
Приятные мелочи:
- Сбалансированные характеристики;
- Малошумная система охлаждения в 3D.
Заключение
Видеокарта ASUS едва ли стала отличником во всех режимах тестирования. Но она постоянно стремилась занять лидирующие места. В итоге в марафоне выигрывает не тот участник, кто в пяти этапах из ста был первым, а тот, кто постоянно приходил на финиш в пятерке лидеров. Вот и ASUS HD 7850-DC-1GD5 проявила себя лучшим образом. Не столь шумная в простое, малошумная под нагрузкой. К ее плюсам можно отнести низкие температуры, невысокие обороты вентилятора, отдельный радиатор на системе питания.
Но одну вещь производителю стоило бы улучшить. Это программа ASUS GPU Tweak. Нет, я не призываю предоставить пользователю возможность поднимать напряжение до 1.6 В, но 1050 МГц – это очень низкая максимально допустимая частота. А мелкие недочеты в виде сбрасывающегося представления или незапоминающихся строк мониторинга… мелочи, которые напрямую влияют на потенциального покупателя.
Выражаем благодарность за помощь в подготовке материала:
- Компании Регард за предоставленные на тестирование видеокарты Radeon HD 7850.
- А также лично donnerjack.
