Сравнительное тестирование двух референсных версий видеокарты AMD Radeon HD 7850


Оглавление

Вступление

В жизни видеокарт бывает разное – как удачные взлеты, так и падения. Обычно после выпуска нового графического ускорителя пользователи ожидают очередного прорыва в производительности и новые возможности по старой цене. Но бывает и так, что ограниченные временные рамки вынуждают разработчиков сделать что-то на скорую руку.

Так случилось и с AMD Radeon HD 7850. Сначала в свет вышла старшая видеокарта AMD Radeon HD 7870, а потом на ее основе мы получили одну за другой две версии AMD Radeon HD 7850. Идентичный текстолит, дизайн, настройки, но на одну фазу меньше. Предложение интересное, но компромиссное. Почему? Разберем этот момент подробнее.

Внешний вид и размеры

450x156  13 KB

Модель
A,
мм
B,
мм
C,
мм
D,
мм
A1,
мм
B1,
мм
C1,
мм
AMD HD 7870 v1
240
98
34
63
248
98
38
AMD HD 7870 v2
240
98
34
73
248
98
38
AMD HD 7850 v1
240
98
34
63
248
98
38
AMD HD 7850 v2
198
98
34
67
198
98
38

А - длина печатной платы, без учета системы охлаждения и планки портов видеовыходов.
В - ширина печатной платы, без учета контактов PCI-E и системы охлаждения.
С - высота от горизонтальной плоскости печатной платы до уровня верхней поверхности системы охлаждения.
D - диаметр вентилятора/ов по внешнему радиусу.

А1 - длина печатной платы, с учетом системы охлаждения (если выходит за пределы печатной платы) до планки портов видеовыходов.
В1 - ширина печатной платы, без учета контактов PCI-E, но с замером системы охлаждения (если выходит за пределы печатной платы).
С1 - высота, с учетом задней пластины (если есть)/винтов крепления радиатора до уровня верхней поверхности системы охлаждения. Если она ниже высоты задней планки портов видеовыходов, то измеряется высота до верхней точки планки.

250x204  23 KB. Big one: 2500x1930  604 KB 250x204  24 KB. Big one: 2500x2036  637 KB





Для понимания происходящего наделим видеокарты определенным числовым индексом. Та модель, что использует дизайн HD 7870, будет называться AMD Radeon HD 7850 v1, а другая - AMD Radeon HD 7850 v2. Между ними так много различий, что проще сказать, что общий у них исключительно стиль AMD – черный кожух с красными полосками. Тем не менее, идентичную конфигурацию получили задняя панель и порты видеовыходов – два DVI, один DP и два mini HDMI. Конечно, в реальной жизни партнеры AMD вкладывают в комплект переходник mini HDMI->HDMI, присылая тестерам только видеокарту да драйвера с описанием технических характеристик.

Кстати о последних. Раз уж прошло предостаточно времени с момента анонса Radeon HD 7850, а подробный обзор удалось написать лишь сейчас, неплохо бы вспомнить, с кем конкурирует HD 7850. За то время пока видеокарта продавалась в магазинах, AMD несколько раз снижала рекомендованную цену. Пока NVIDIA хранила молчание, компания Джерри Сандерса и Джона Кэри оценила младшее решение в $250. Затем ее ждало небольшое удешевление до $230, а на данный момент цена опустилась до привлекательных $209.

Все точки над i расставила российская розница, предлагая покупателям выложить сумму в районе 5500-8500 рублей. А значит, на место антипода HD 7850 претендует серия NVIDIA GeForce GTX 650 Ti и GTX 660. Но речь дальше пойдет не о выборе как таковом. Попробуем внимательно рассмотреть видеокарты AMD и отследить все изменения, которые произошли с ними за время присутствия на рынке.

Печатная плата

AMD Radeon HD 7850 v1

250x125  17 KB. Big one: 1500x747  149 KB 250x125  26 KB. Big one: 1500x747  382 KB

Видеокарта просто копия Radeon HD 7870, и без полной инспекции печатной платы найти хотя бы одно отличие затруднительно. Но одна особенность все же бросается в глаза. Количество 6pin разъемов уменьшилось с двух до одного. Это обусловлено меньшим TDP, а точнее - его понижением со 190 Вт до 175 Вт. Может быть, стоит допаять 6pin разъем? Увы, делать это бессмысленно, после контактной площадки AMD полностью ликвидировала все остальные комплектующие цепи питания.

AMD Radeon HD 7850 v2

250x150  20 KB. Big one: 1500x897  211 KB 250x150  29 KB. Big one: 1500x882  382 KB

Вторая версия отчасти напоминает дизайн Radeon HD 7770, но ровно до тех пор, пока не снимешь кожух системы охлаждения. Забавная история произошла при анонсе HD 7850. Для первой партии видеокарт (а судя по хаосу, что творился на тот момент, инженерам пришлось быстро разработать младшую версию HD 7870) было принято решение создать новый ускоритель из полноценной HD 7870. Под нож попали фаза и разъем питания. Таким образом, быстро, но отнюдь не качественно, получился первый вариант HD 7850, который и попал на стол авторам. А далее, поразмыслив и поняв, что конкуренция в данном сегменте будет жесткая, инженеры полностью переделали дизайн текстолита, попутно сократив длину модели.

250x129  25 KB. Big one: 1500x771  375 KB





AMD Radeon HD 7850 v1 является наследником дизайна печатной платы AMD Radeon HD 7870. Зона VRM как была размещена в левой части видеокарты, так там и осталась, а для менее плотной компоновки ее развернули на 45 градусов. Количество CrossFireX разъемов сократилось до одного, что является пусть и несущественным, но минусом. В идеальной ситуации было бы неплохо получить возможность объединения более двух видеокарт.

Расположение фаз для AMD является базовым, справа находятся фазы питания памяти - две штуки в верхней и нижней частях печатной платы, соответственно одна относится к питанию MEM, а вторая - к PLL. Управляется все это однофазным ШИМ-контроллером Anpec Electronics, который формирует напряжение для работы памяти.

Слева размещены фазы питания GPU. Если раньше они вытягивались вертикально в ряд, то здесь их расположили горизонтально, да еще и сдвинули в сторону портов. В AMD выбрали именитого поставщика интегрированных мосфетов. Им стала компания RENESAS.

389x193  18 KB

Маркировка объединенных с драйвером транзисторов – RENESAS 20658. Их расчетная комфортная температура работы лежит в диапазоне до 97°C, далее следует падение КПД. В итоге, максимальные 40 А Dr.MOS микросхемы выдают до ~97°C, поэтому в разгоне необходимо тщательно следить за температурой.

ШИМ-контроллер фаз питания GPU – Chil CHL8225G, он поддерживает управление пятью фазами, но на видеокарте распаяно лишь четыре из пяти возможных. В списке совместимости значится протокол связи между программой и VID-значениями напряжений, что открывает пользователю доступ к изменению напряжений графического процессора. Но только в том случае, если ШИМ-контроллер опознается программой.

К сожалению, модели, основанные на первой версии HD 7850, настолько малораспространенные, что производители благополучно забыли снабдить информацией программистов. И сейчас сложно сказать точно, кто виноват и что делать, но по факту ни одно программное обеспечение без модификаций не может управлять напряжением на этой видеокарте.

389x193  169 KB

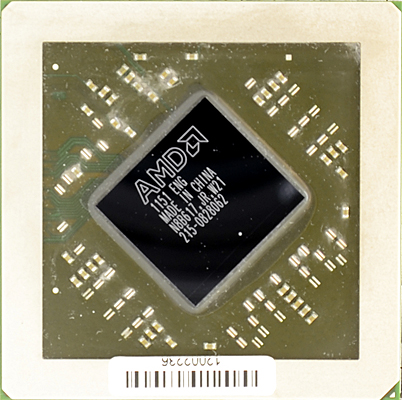

Процессор Pitcairn площадью ~212 мм2 размещен на текстолитовой подложке в конце 2011 года, он отличается надписью ENG (инженерный вариант) в маркировке. GPU содержит 2800 млн транзисторов и сделан по 28 нм техпроцессу. Вместо привычной, как на Tahiti, сложной пластины кремниевый кристалл Pitcairn лишь по периметру защищен металлической рамкой заподлицо. Финальная формула фаз питания звучит так: 4+1+1 (GPU/MEM/PLL).

250x214  52 KB





Восемь микросхем памяти производства Hynix плотностью 2 Гбита распаяны с передней стороны и промаркированы как H5GQ2H24MFR-T2C. Они рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 256 бит.

392x486  23 KB

Штатные частоты AMD Radeon HD 7850 v1 составляют соответственно 860 МГц и 1200 МГц для графического процессора и памяти.

250x154  29 KB. Big one: 1500x925  425 KB

AMD Radeon HD 7850 v2 полностью преобразилась. Длина видеокарты уменьшилась до 200 мм, в основном за счет более компактного размещения систем питания. Это первое, что явно бросается в глаза. Но это не самое плохое, что сделала AMD. Хуже то, что ШИМ-контроллер NCP5395 - очень простая микросхема без поддержки протокола I2C, что автоматически лишает пользователей возможности управлять напряжением программно.

С другой стороны, он настолько прост, что лишен умной защиты. И не составит труда сделать простой карандашный вольтмод до 1.4-1.45 В. В целом питание хоть и хуже, чем у первого варианта, но не настолько, чтобы полностью опускать руки. Обратите внимание на остальные комплектующие фаз GPU. Изменение ШИМ-контроллера никак не сказалось на катушках индуктивности и конденсаторах.

400x398  143 KB

Процессор Pitcairn площадью ~212 мм2 размещен на текстолитовой подложке в конце 2011 года. Здесь также можно встретить надпись ENG (инженерный вариант) в маркировке. Он содержит 2800 млн транзисторов и сделан по 28 нм техпроцессу. Кремниевый кристалл Pitcairn по периметру защищен металлической рамкой. Финальная формула фаз питания звучит так: 4+1+1 (GPU/MEM/PLL).

250x214  52 KB

Восемь микросхем памяти производства Hynix плотностью 2 Гбита распаяны спереди и промаркированы как H5GQ2H24MFR-T2C. Они рассчитаны на частоту до 1250 МГц (эффективная частота 5000 МГц), ширина шины равна 256 бит.





392x486  23 KB
