Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя - в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (для видеокарт NVIDIA от 35%) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все графические ускорители тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

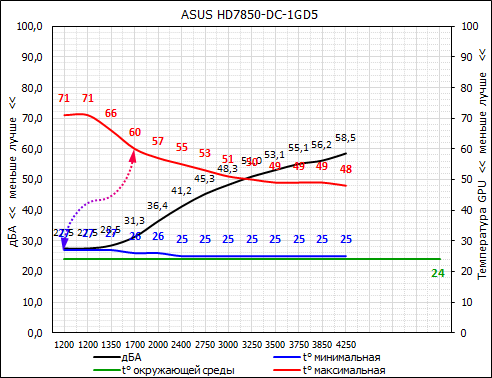

Температура графического ядра и обороты вентилятора/ов.
реклама

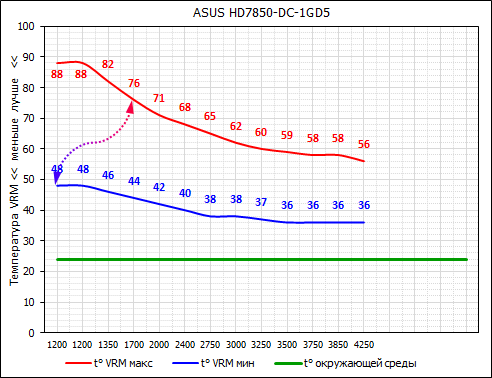

Температура системы питания в зависимости от оборотов вентилятора/ов.
*Для корректного сравнения необходимо прослушивать все видеозаписи на одном уровне громкости. Сравнение относительное, а не абсолютное.
Заводские калибровки вентилятора ASUS HD 7850-DC-1GD5 подобраны неплохо. Для полной победы над шумом не хватило совсем чуть-чуть, еще немного и на 1500 об/мин уровень шума остался бы за пределами зоны 30 дБА. Но в результате нагрева VRM пришлось пожертвовать тишиной.
Очевидно, что большее количество фаз питания не всегда положительно сказывается на характеристиках видеокарты. Да, питание работает с большим запасом, но при этом приходится бороться с растущим тепловыделением. В ASUS стали заложниками собственной системы охлаждения, а стоила ли игра свеч, будет проверено во время разгона.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
реклама
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
дБА |
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C минимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C максимальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C VRM макс |
|
|
|
|
|
|
|
|
|
|
|
|
|
t°C окружающей среды |
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
Сводный анализ производительности систем охлаждения
реклама
Без нагрузки.
- AMD Radeon HD 7850 v1 – 20%, 1050 об/мин, 34°C, 34 дБА, VRM 43°C;
- AMD Radeon HD 7850 v2 – 20%, 1100 об/мин, 34°C, 26.2 дБА, VRM 45°C;
- Sapphire HD 7850 OC – 20%, 1150 об/мин, 28°C, 26.2 дБА, VRM 37°C;
- HIS 7850 IceQ X Turbo X - 25%, xxxx об/мин, 41°C, 25.6 дБА, VRM 45°C;
- Gigabyte GV-R785OC-1GD – 40%, хххх об/мин, 24°C, 31.6 дБА, VRM 30°C;
- XFX R7850 Core Edition – 20%, 1000 об/мин, 30°C, 26.0 дБА, VRM 38°C;
- PowerColor AX7850 2GBD5-DHV2 - 20%, 1150 об/мин, 36°C, 29.0 дБА, VRM 43°C;
- ASUS HD7850-DC2-2GD5 - 20%, 1200 об/мин, 27°C, 27.7 дБА, VRM 39°C.
Под нагрузкой.
- AMD Radeon HD 7850 v1 – 33%, 1900 об/мин, 74°C, 47 дБА, VRM 66°C;
- AMD Radeon HD 7850 v2 – 60%, 2850 об/мин, 79°C, 43 дБА, VRM 75°C;
- Sapphire HD 7850 OC – 40%, 2300 об/мин, 63°C, 35.5 дБА, VRM 55°C;
- HIS 7850 IceQ X Turbo X - 45%, xxxx об/мин, 60°C, 42.0 дБА, VRM 58°C;
- Gigabyte GV-R785OC-1GD – 43%, xxxx об/мин, 55°C, 32.6 дБА, VRM 54°C;
- XFX R7850 Core Edition – 70%, 3000 об/мин, 69°C, 42.3 дБА, VRM 72°C;
- PowerColor AX7850 2GBD5-DHV2 – 40%, 1900 об/мин, 69°C, 35.3 дБА, VRM 75°C;
- ASUS HD7850-DC2-2GD5 - 35%, 1700 об/мин, 66°C, 34.2 дБА, VRM 63°C.
|
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
вентилятор – авто, простой |
вентилятор – авто, нагрузка |
AMD HD 7850 v1 |
|
|
|
|
|
|
AMD HD 7850 v2 |
|
|
|
|
|
|
HIS 7850 IceQ X Turbo X |
|
|
|
|
|
|
MSI R7850 Power Edition OC |
|
|
|
|
|
|
Sapphire HD 7850 OC |
|
|
|
|
|
|
Gigabyte GV-R785OC-1GD |
|
|
|
|
|
|
XFX R7850 Core Edition |
|
|
|
|
|
|
PowerColor AX7850 2GBD5-DHV2 |
|
|
|
|
|
|
ASUS HD 7850-DC-1GD5 |
|
|
|
|
|
|
Тестируемая видеокарта на фоне конкурентов отличается тишиной в простое, зафиксированный результат близок к лучшим образцам. А под нагрузкой ее система охлаждения не переходит за грань разумного соотношения «температура/уровень шума», радуя слух бархатистым баритоном.

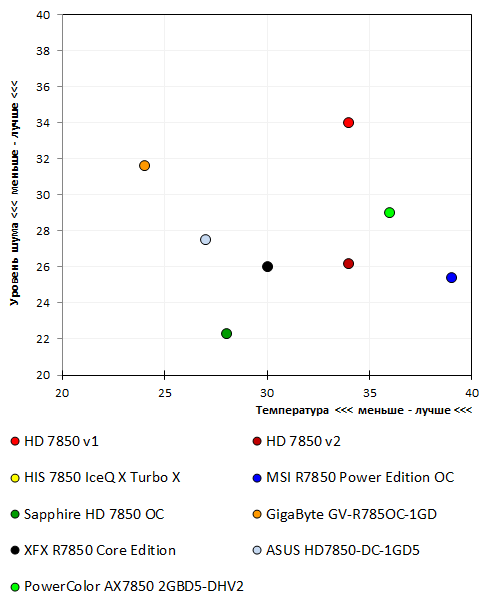

Соотношение температуры GPU в 2D и шумности.
В простое температура становится вторичным фактором, который не влияет прямо на выбор видеокарты, а на первую роль выдвигается уровень шума. Согласитесь, приятнее работать за компьютером, гул вентиляторов которого практически не слышен. Для таких людей наилучшим выбором станет видеокарта Sapphire, она «из коробки» демонстрирует отличный результат работы конструкторов компании.
Хотя, если говорить конкретно, то любая из рассматриваемых моделей, чей результат ниже 30 дБА, может считаться условно малошумящей, а к бесшумным можно отнести лишь тех участников, чей показатель в 2D ниже 28 дБА.

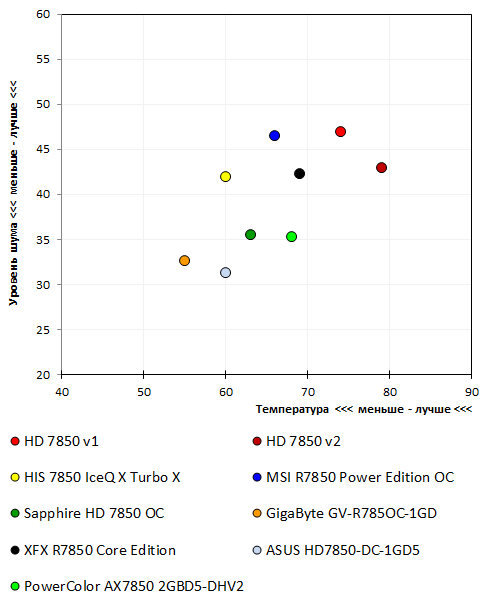

Соотношение температуры GPU в 3D и шумности.
Под нагрузкой выделяются хорошие результаты видеокарты Gigabyte, но продукт ASUS легко обходит ее ценой небольшого роста значений температуры. Прекрасный показатель, если учитывать, что ускоритель ASUS наделен простой системой охлаждения с одним вентилятором 76 мм.

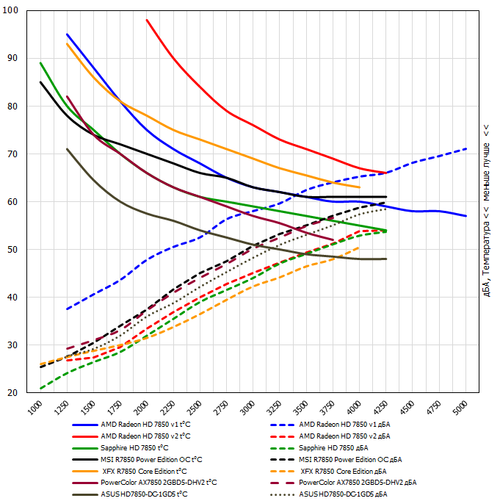

Зависимость температуры графического ядра от оборотов вентилятора/ов.
С приведенными к одному знаменателю результатами работать и приятнее, и проще. Да и, в конце концов, нагляднее. Необходимо только учесть несколько важных факторов. Частота работы графического ядра у видеокарт разная, как и напряжение. Что касается уровня шума, то на одинаковой частоте система охлаждения ASUS вовсе не идеальна. По уровню шума ее стоит отнести к середнякам общего зачета.
Зато с точки зрения эффективности охлаждения GPU ускоритель ASUS идет в лидерах. Жаль только, что невозможно заставить работать единственный вентилятор менее чем на 1250 об/мин.

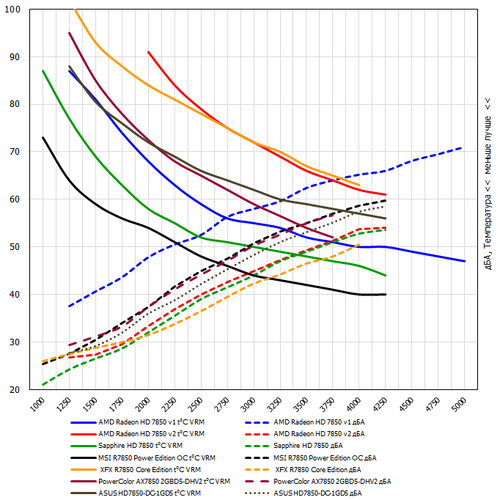

Зависимость температуры силовой части видеокарты от оборотов вентилятора/ов.
В случае с ASUS HD 7850-DC-1GD5 воздух, исходящий от вентилятора, лишь частично поступает в зону системы питания, ведь вентилятор находится сбоку, а слева от системы питания стоит стена в виде дросселей. В итоге большая часть воздушного потока пробегает мимо.
Уровень шума
Послушать систему охлаждения и сравнить различные СО между собой можно, воспользовавшись приведенными в таблице ссылками.
Стоит отметить, что для сравнения величин шума уместнее обращать внимание на численные значения в дБА. Данное тестирование подразумевает относительное сравнение характера шума. Для правильного сопоставления выставите громкость вашей акустики на один уровень, на котором и следует слушать все аудиозаписи.
Референсные СО AMD | Референсные СО NVIDIA |
Radeon HD 5970 [2900 Кб] | GTX 470 [2500 Кб] |
Radeon HD 6790 [2500 Кб] | GTX 570 [2500 Кб] |
Radeon HD 6850 [1700 Кб] | GTX 580 [1500 Кб] |
Radeon HD 6870 [2150 Кб] | GTX 590 [2700 Кб] |
Radeon HD 6950 [3200 Кб] | GTX 670 [1800 Кб] |
Radeon HD 6970 [2600 Кб] | GTX 680 [2300 Кб] |
Radeon HD 6990 [2150 Кб] | |
Radeon HD 6990 880 МГц [2300 Кб] | |
Radeon HD 7750 [2050 Кб] | |
Radeon HD 7770 [3040 Кб] | |
Radeon HD 7870 Rev 1 [2100 Кб] | |
Radeon HD 7870 Rev 2 [2650 Кб] | |
Radeon HD 7950 [3200 Кб] | |
Radeon HD 7970 [3100 Кб] | |
Radeon HD 7850 Rev 1 [2250 Кб] | |
Radeon HD 7850 Rev 2 [1550 Кб] | |
Оригинальные СО AMD | Оригинальные СО NVIDIA |
AC Accelero HD 7970 [1600 Кб] | Palit GTX 660 Ti JETSTREAM [1050 Кб] |
ASUS HD7870-DC2T-2GD5 [1470 Кб] | MSI N660Ti PE 2GD5/OC [1550 Кб] |
HIS 7870 IceQ Turbo [2000 Кб] | Zotac GTX 660Ti AMP! [1970 Кб] |
HIS IceQ Turbo HD 6790 DD [2100 Кб] | ASUS GTX 670 DirectCU II [2650 Кб] |
MSI HD 6870 Hawk P[1700 Кб] | Gainward GTX 680 Phantom [2630 Кб] |
MSI HD 6870 Hawk S[2300 Кб] | Gigabyte GTX 560 Ti 448 [2300 Кб] |
MSI HD 6970 Lightning P[1700 Кб] | Inno3D iChill GTX670 OC [2350 Кб] |
MSI HD 6970 Lightning S[1850 Кб] | KFA2 GTX 670 EX OC [2550 Кб] |
MSI HD 7770 [2200 Кб] | KFA2 GTX 680 EX OC [1715 Кб] |
MSI HD 7950 Twin Frozr III [2500 Кб] | MSI GTX 460 Cyclone II [2300 Кб] |
MSI R7870 HAWK [2080 Кб] | MSI GTX 460 Hawk [2150 Кб] |
MSI R7870 Twin Frozr 2GD5/OC [1300 Кб] | MSI GTX 480 Lightning [2300 Кб] |
Sapphire HD 6790 [2700 Кб] | MSI GTX 550Ti Cyclone II [3600 Кб] |
Sapphire HD 7870 GHz Edition OC [1600 Кб] | MSI GTX 560 Twin Frozr II [1500 Кб] |
XFX HD 7770 DD [3500 Кб] | MSI GTX 560Ti 448 Twin Frozr III P[2000 Кб] |
XFX HD 7950 DD [2600 Кб] | MSI GTX 560Ti 448 Twin Frozr III S[1700 Кб] |
XFX HD 7970 DD [2600 Кб] | MSI GTX 560Ti Twin Frozr II [2150 Кб] |
MSI HD 7970 Lightning [1470 Кб] | MSI GTX 580 Lightning [1300 Кб] |
HIS HD 7970 X Turbo [1000 Кб] | ZOTAC GTX 560Ti 448 [2600 Кб] |
Sapphire HD 7850 OC [1850 Кб] | Zotac GTX 660 AMP! [860 Кб] |
HIS 7850 IceQ X Turbo X [920 Кб] | Inno3D iChill GTX 660Ti [1000 Кб] |
MSI R7850 Power Edition OC [1000 Кб] | KFA2 GTX 680 LTD OC [620 Кб] |
MSI R7770 Power Edition 1GD5/OC (1 вентилятор) [2030 Кб] | Gigabyte GV-N680OC-2GD [500 Кб] |
MSI R7770 Power Edition 1GD5/OC (2 вентилятора) [1500 Кб] | MSI GTX 680 Lightning [530 Кб] |
XFX R7750 DD BE [1480 Кб] | KFA2 GeForce GTX 660 Ti 3GB EX OC [860 Кб] |
Gigabyte GV-R785OC-1GD [1240 Кб] | KFA2 GeForce GTX 660 EX OC [1840 Кб] |
XFX R7850 Core Edition [1150 Кб] | MSI N660 TF 2GD5/OC [1340 Кб] |
PowerColor AX7850 2GBD5-DHV2 [1550 Кб] | MSI N650Ti PE 1GD5/OC [2560 Кб] |
ASUS HD 7850-DC-1GD5 [1300 Кб] | MSI N650 PE 1GD5/OC (1 вентилятор) [1700 Кб] |
