Обзор и тестирование материнской платы ASUS F2A85-M на чипсете AMD A85X
Оглавление
- Вступление
- Упаковка и комплектация
- Общий вид платы
- Подсистема питания процессора и оперативной памяти
- Дизайн и особенности платы
- Технические характеристики
- Возможности BIOS Setup
- Тестовый стенд
- Мониторинг и фирменное ПО
- Точность установки напряжений и работа LLC
- Разгон
- Тестирование производительности
- Тестирование звукового тракта
- Заключение
Вступление
И снова ASUS. Пятая плата по счету: в лаборатории уже были протестированы одна старшая модель ASUS F2A85-V PRO на основе AMD A85X, две младших модели на чипсете A55 (ASUS F2A55-M LK и ASUS F2A55), одна плата среднего уровня ASUS F2A85-M LE на A85X. На том же наборе логики, что и последняя плата, основана и рассматриваемая в данном материале ASUS F2A85-M.
Продуктов на базе чипсете A75 компания ASUS не представила и, скорее всего, не представит. Таким образом, представление о модельном ряде этого производителя под Socket FM2 будет достаточно полным.
Упаковка и комплектация
реклама
Материнская плата поставляется в глянцевой коробке черного цвета, изображение самой модели на лицевой стороне коробки отсутствует.

Оно приводится на обратной стороне:

Здесь можно найти перечень различных технологий, примененных в данном продукте, а также его возможности и поддерживаемые им технологии сторонних производителей.
Перечислю их краткий список с описанием производителя:
- ASUS DIGI+ Power Control - подсистемы питания процессора и встроенного графического ядра с цифровым управлением с наличием защиты элементов питания от перегрева;
- ASUS Remote - позволяет управлять компьютером на базе этой материнской платы при помощи смартфона, использовать ПК в качестве медиасервера, поддерживается работа удаленного рабочего стола и передача файлов со смартфона и обратно;
- ASUS GPU Boost - технология автоматического разгона интегрированного графического ядра;
- ASUS iNetwork Control – контроль сетевого трафика;
- ASUS MemOK – технология, позволяющая решать проблемы с переразгоном и просто нестандартной оперативной памятью;
- ASUS EPU – технологии энергосбережения;
- Поддержка HDMI и eSATA3;
- Использование только твердотельных конденсаторов.

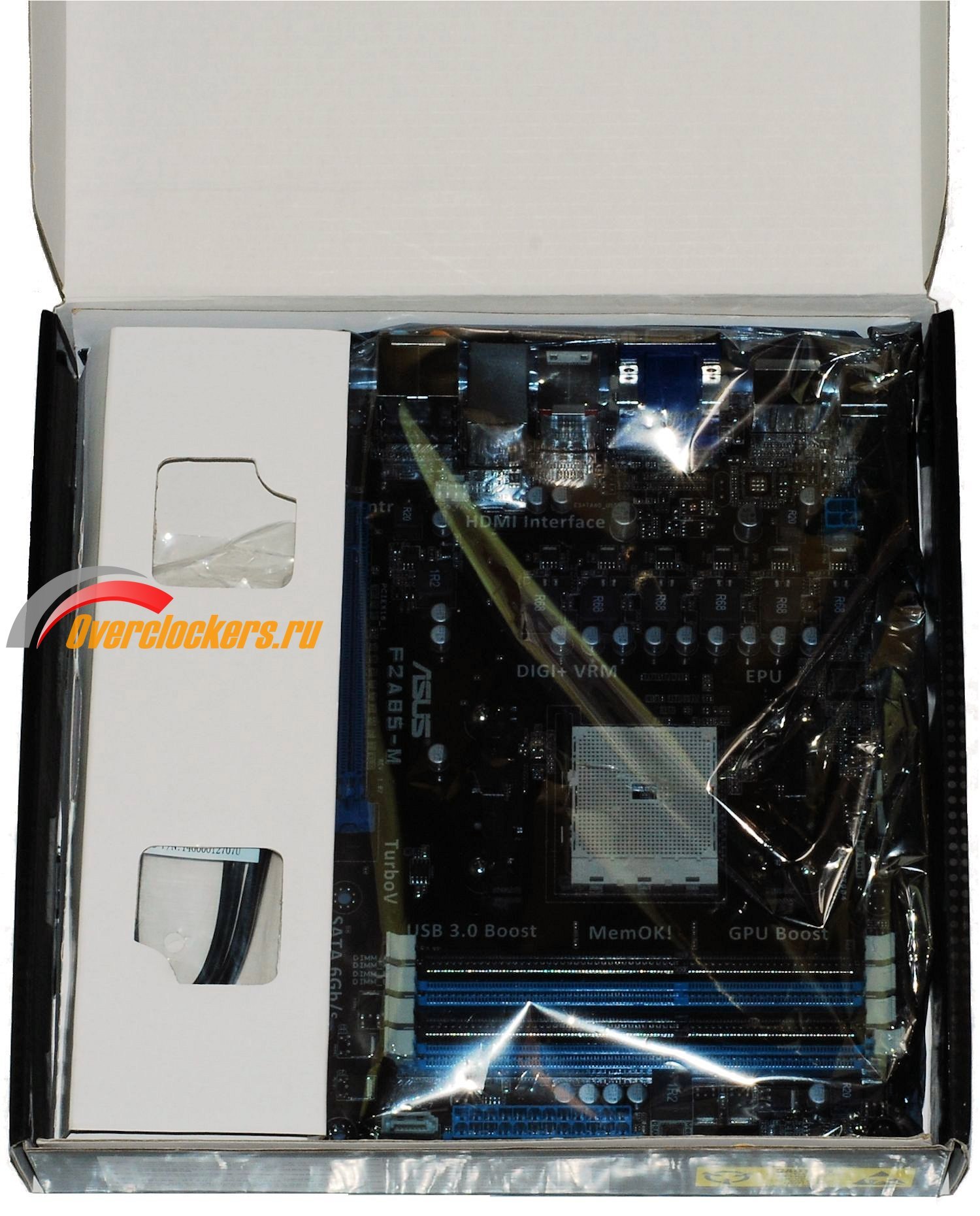

Материнская плата располагается в коробке в антистатическом пакете на картонной подложке, рядом в боксе из того же материала, составляющем единое целое с подложкой, можно найти два шлейфа SATA.

Под подложкой размещен комплект поставки ASUS F2A85-M:

- Краткое руководство по сборке на нескольких языках (в том числе, на русском) и полноценная инструкция на английском языке;
- DVD-диск с программным обеспечением и наклейка на корпус с логотипом ASUS;
- Заглушка на заднюю панель.
реклама
С учетом вышеупомянутых шлейфов SATA в количестве двух штук, это и есть вся достаточно скромная комплектация.
Общий вид платы
Системная плата ASUS F2A85-M выполнена в формате mATX, о чем говорит и буква «M» в наименовании модели:

Дизайн платы лишен каких-либо неожиданностей – все то же сочетание черного, синего и белого цветов. Система охлаждения представлена одним-единственным радиатором на чипсете.
Защитная силовая пластина крепления системы охлаждения процессора – полноценная металлическая:

Подсистема питания процессора и оперативной памяти
Питание процессора не снабжено какими-либо радиаторами и состоит из трех преобразователей:
- Однофазного импульсного преобразователя питания интегрированного графического ядра. ШИМ-контроллер – RT8120D производства Richtek, мосфеты очень мелкие, маркировка практически неразличима.

- Двухфазного импульсного преобразователя питания CPU NB Core и четырехфазного импульсного преобразователя питания CPU Core. Каждая фаза данных преобразователей характеризуется тремя мосфетами в своем составе: это два PH5030AL и один PH7030AL производства NXP Semiconductors. Микросхемы с маркировкой «02=EF» явно играют роль драйверов. Питание последних двух преобразователей обеспечивается посредством одного четырехконтактного разъема. ШИМ-контроллер для этой пары общий. Традиционно перемаркирован ASUS.

- Питание оперативной памяти обеспечивается однофазным преобразователем. ШИМ-контроллер – RT8120D производства Richtek.

Здесь же расположилась кнопка MemOK и под ней светодиод DRAM_LED. Он загорается красным светом при старте системы и гаснет, если все нормально, но продолжает гореть, если с оперативной памятью что-то не в порядке (например, переразгон). В этом случае может помочь кнопка MemOK – после ее нажатия система перезагрузится, сбросив значения настроек оперативной памяти в положение по умолчанию.
- За напряжение терминации памяти отвечает контроллер AME9172M компании AME, размещенный ниже, между слотами памяти и разъемом основного питания ATX. Кстати говоря, он также может похвастать наличием встроенной защиты от перегрева.
