Обзор и тестирование видеокарты KFA<SUP>2</SUP> GeForce GTX 660 Ti 3GB EX OC (страница 4)
реклама

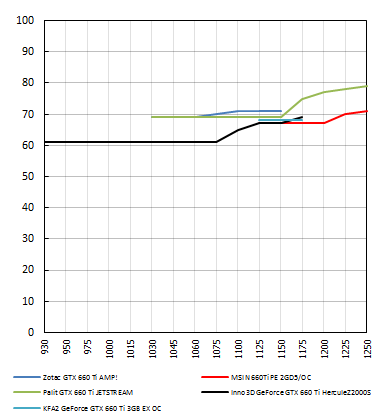

Температура графического ядра в зависимости от разгона.
Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. На одинаковой частоте наблюдается идентичная картина с температурами у всех карт, они что, сговорились?

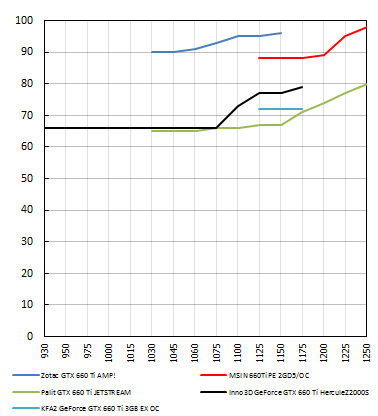

Температура VRM в зависимости от частоты GPU.
Важная составляющая любой видеокарты - силовая часть. Если не следить за ее температурой, то срок службы ускорителя сильно сокращается. Максимальные температуры зависят от многих факторов, в числе которых: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов. И чем качественнее сделана силовая часть, тем большие температуры без ухудшения КПД она сможет выдержать.
реклама
Пользователям KFA2 GeForce GTX 660 Ti 3GB EX OC, Inno3D GeForce GTX 660 Ti HerculeZ2000S и Palit GTX 660 Ti Jetstream не надо беспокоиться за преобразователи напряжений. А вот остальным необходимо держать ухо востро.

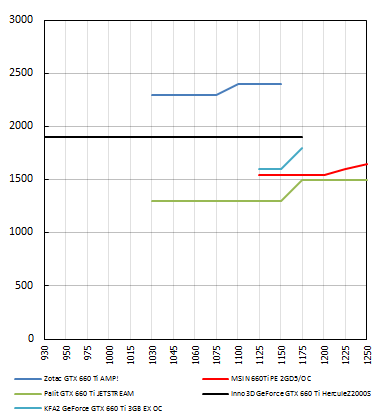

Обороты вентилятора/ов в зависимости от частоты графического ядра.
Обороты вентиляторов на тестируемой видеокарте в процессе разгона почти не изменяются, что является плюсом. К тому же скорость вращения крыльчаток всего 1600 об/мин, но и этого достаточно для появления дополнительного шума. Исходя из температуры GPU и VRM, алгоритм можно было сдвинуть к отметке в 1500 об/мин.

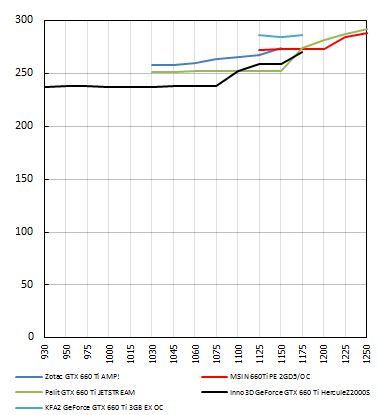

Энергопотребление в зависимости от разгона.
Несложно заметить, что максимальное энергопотребление GTX 660 Ti в зависимости от экземпляра ограничено на отметке ~260-280 Вт (для тестовой системы в целом). Это практически потолок TDP карт. И этим числом ограничен разгон с учетом должного охлаждения. Хотите большего? Придется делать аппаратный вольтмод и снимать защиту по силе тока.
Дополнительно в игру вмешиваются новые драйвера версии 310. Они внимательно отслеживают состояние видеокарты и рапортуют GPU Boost о достижении лимита. В тестах вы не увидите артефактов и резкой заморозки сцен, видеокарта буквально замирает на картинке, а система продолжает работать. Увидели такой результат? Значит, сработала защита.
реклама
Результаты разгона
|
|
|
|
|
|
|
|
Частота GPU Clock Offset, МГц |
|
|
|
|
|
|
|
Power Target |
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Частота GPU Clock Offset, МГц |
|
|
|
|
|
|
Power Target |
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Частота GPU Clock Offset, МГц |
|
|
|
|
|
|
|
|
|
|
110 |
Power Target |
|
|
|
|
|
|
|
|
|
|
128 |
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
1.125 |
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
1.219 |
Дельта, В |
|
|
|
|
|
|
|
|
|
|
0.094 |
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
79 |
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
80 |
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
1500 |
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
292 |
Inno3D GeForce GTX 660 Ti HerculeZ2000S
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Частота GPU Clock Offset, МГц |
|
|
|
|
|
|
|
|
|
|
|
|
|
Power Target |
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
KFA2 GeForce GTX 660 Ti 3GB EX OC
|
|
|
|
Частота GPU Clock Offset, МГц |
|
|
|
Power Target |
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
Напряжение, мультиметр, В |
|
|
|
Дельта, В |
|
|
|
Температура GPU, °C |
|
|
|
Температура VRM, °C |
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
Подведение итогов
По комплектации.
Недочеты:
- Нет мостика SLI.
Приятные мелочи:
- Нет.
реклама
По дизайну печатной платы.
Недочеты:
- Ограничение максимального TDP (характерно для всех видеокарт NVIDIA GTX 6xx).
Приятные мелочи:
- Точки измерения напряжений.
- Независимая от PCI-E линия питания памяти.
- Мощная система питания графического ядра.
- Правильная задняя панель с большими отверстиями.
- Софтвольтмод, позволяющий пользователю любого уровня разгонять видеокарту.
- Совместимость ШИМ-контроллера с распространенным программным обеспечением для разгона.
По системе охлаждения.
Недочеты:
- Нагретый воздух не выходит за пределы системного блока.
- Для снятия кожуха требуется полный демонтаж системы охлаждения.
- Не совсем оптимальные обороты вентиляторов в 3D, их ограничение до 1500 благотворно сказалось бы на уровне шума.
Приятные мелочи:
- Низкая температура GPU.
- Низкий уровень шума в 2D и 3D.
- Высокое качество сборки и подгонки деталей системы охлаждения.
По разгону.
Недочеты:
- Средний уровень разгона.
- Высокое штатное напряжение в 3D. Оно лишает пользователя возможности хорошо разогнать видеокарту в дальнейшем.
Приятные мелочи:
- Температура в разгоне держится на низком уровне.
В целом.
Недочеты:
- Высокое штатное напряжение и лимитированное TDP не лучшим образом влияют на характеристики конкретной модели.
Приятные мелочи:
- Низкие температуры.
- Качественное исполнение системы питания.
- Заложенный штатно разгон до высоких частот.
- Полная поддержка распространенными программами разгона.
- Использованы дизайн и система питания ускорителя KFA2 GTX 680.
Заключение
Инженеры KFA2 хорошо потрудились над видеокартой, применив печатную плату и систему охлаждения старшей версии GTX 680. Дополнительно привлечению внимания покупателей должны способствовать низкие температуры и уровень шума. И что в итоге?
Фактически перед нами клон KFA2 GTX 680 EX OC, но с 192-битной шиной и 3 Гбайтами видеопамяти. Единственное, о чем забыли в компании – это лимитированный TDP. А высокое напряжение (1.2 В) лишает надежды на хороший разгон.
- Компаниям IT-Labs, MSI, Palit, Zotac за предоставленные на тестирование видеокарты.
- А также лично donnerjack.
