Тестовый стенд
Используемый стенд собирался из следующих комплектующих:
- Материнская плата: Gigabyte GA-Z77X-UP4 TH (Intel Z77, LGA 1155);
- Процессоры:
- Intel Core i5-2500K 3.3 ГГц;
- Intel Core i7-3770K 3.5 ГГц;
- Система охлаждения: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: PowerColor Radeon HD 5850 (reference AMD);
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В);
- Блок питания: Corsair HX750W, 750 Ватт;
- Жесткий диск: SSD 64 Гбайт Plextor PX-64M3 SATA 6 Гбит/с;
- Корпус: открытый стенд.
Проверка точности устанавливаемых напряжений и работы Load-Line Calibration
Прежде чем приступать к аппаратным замерам с помощью мультиметра, необходимо посмотреть на возможности программного мониторинга и управления напряжениями.
Первый сюрприз, который будет ожидать пользователя Gigabyte GA-Z77X-UP4 TH, в целом, не является чем-то удивительным для плат Gigabyte.
реклама

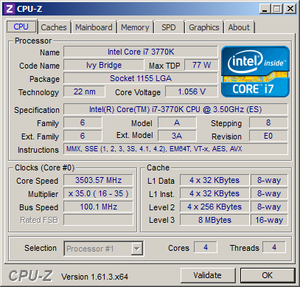

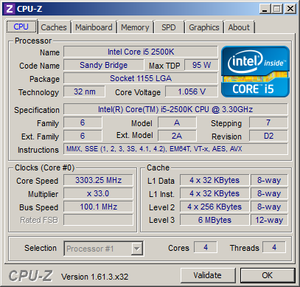

В графе Core Voltage популярной утилиты CPU-Z отображается не Vcore. Причем попытка запуска 32-битной версии этой программы не приводит к успеху:

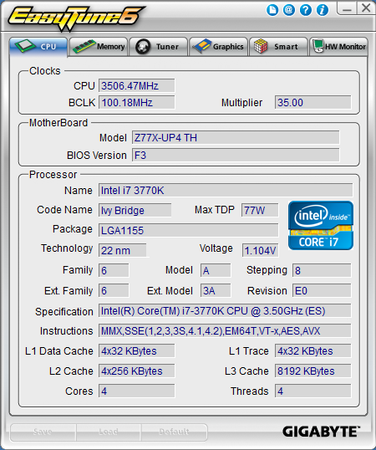

Запуск фирменной утилиты Gigabyte под названием Easy Tune приводит к такому же результату:
Отображаемое напряжение – это на самом деле VCCIO (VTT). Типичное, кстати, явление для системных плат этого производителя. Причем даже в одном модельном ряду у некоторых плат наблюдаются аналогичные проблемы, а у других – все нормально. Кое-где корректно отображает Easy Tune, хотя CPU-Z – нет.

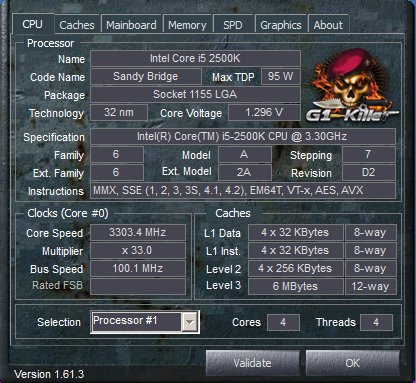

Выход есть. Точнее, два. Первый: использовать утилиту CPU-Z версии Gigabyte G1 Edition .
Второй: использовать программу AIDA64, например, версии 2.50.2071.
реклама

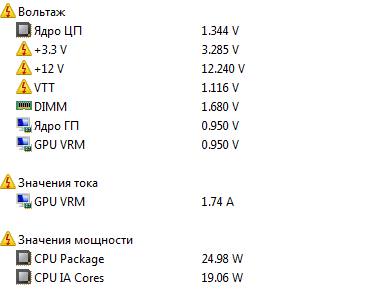

AIDA64, помимо напряжения CPU Core, отображает мониторинг напряжения VCCIO и оперативной памяти (на скриншоте напряжения специально для образца завышены вручную через BIOS материнской платы).
Теперь перейдем непосредственно к замерам. Просьба обратить внимание: конкретные значения напряжений в вашем случае могут несколько отклоняться от полученных в результате замеров в этом обзоре, что зависит от конкретного экземпляра процессора, а также - конкретных экземпляров материнской платы и блока питания.
Данные приведены как ориентировочные, а не абсолютные и непоколебимые значения, повторяемые с точностью до милливольта в любых ситуациях. В реальности значения могут колебаться в незначительных пределах. Значения округлены и даны как средние для упрощения восприятия и во избежание бессмысленной перегрузки таблицы избыточными данными.
С помощью мультиметра Mastech MY64 было проверено, насколько напряжения, выставляемые в BIOS материнской платы, а также показания программного мониторинга, соответствуют реальным значениям в простое и под нагрузкой.
Основное напряжение питания процессора - Vcore.

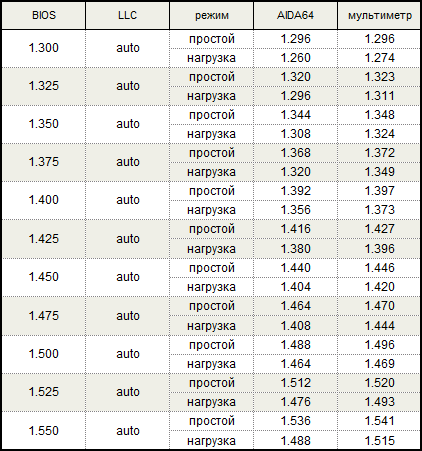

Sandy Bridge.
Нагрузка имитировалась следующим образом: Core i5-2500K на частоте 4.5 ГГц, BCLK – 100 МГц, 2*2 Гбайта DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском пакета Linpack 10.03.10.017 с поддержкой AVX (графическая оболочка LinX 0.6.4).

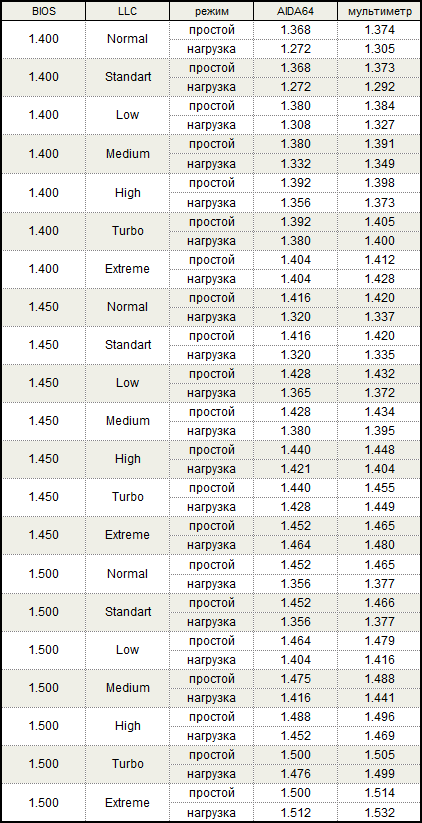

Теперь посмотрим, как работает Vсore Loadline Calibration.

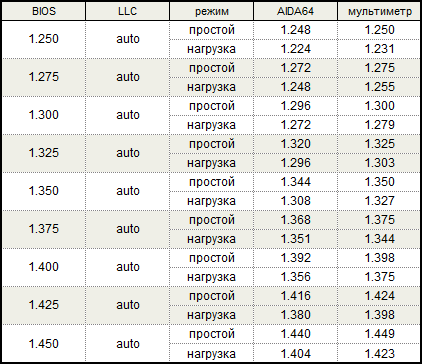

Нагрузка имитировалась следующим образом: Core i5-3770K на частоте 4.5 ГГц, BCLK – 100 МГц, 2*2 Гбайта DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском пакета Linpack 10.03.10.017 с поддержкой AVX (графическая оболочка LinX 0.6.4).

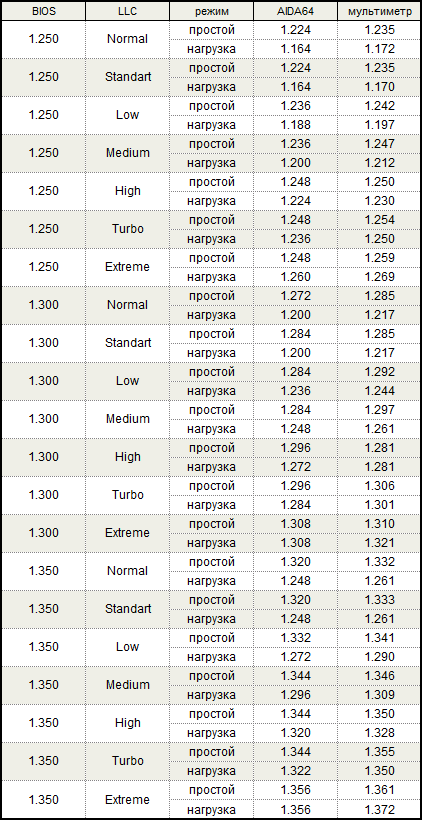

Теперь посмотрим, как работает Vсore Loadline Calibration.
реклама
Подведем итоги. Они таковы:
- Поведение платы с обоими процессорами весьма предсказуемо, не зря был протестирован широкий диапазон настроек – поведение напряжения практически неизменно, независимо от его значения.
- Между Sandy Bridge и Ivy Bridge нет разницы (на которую так обычно уповают), также, отчасти, это и признак того, что силовая обвязка работает не на пределе своих возможностей.
- Наиболее оптимальный режим Loadline Calibration – Turbo. В режиме Auto напряжение устанавливается достаточно точно для простоя, но под нагрузкой проседает.
- Мониторинг не отображает точное напряжение, он может выдавать лишь определенные значения, «подбирая» их максимально близко к реальному, из-за чего при разнице реального напряжения в 0.001-0.003 В, значения программного мониторинга могут отличаться на 0.015 В, порой создавая ложное впечатление серьезной просадки или завышения напряжения.
Второстепенные напряжения.

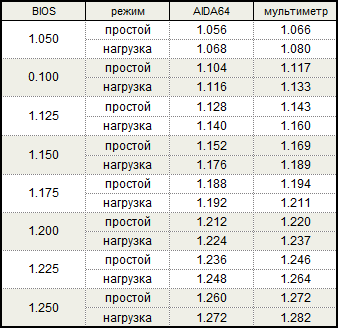

VCCIO (более привычно называемое VTT).
VCCSA (System Agent).

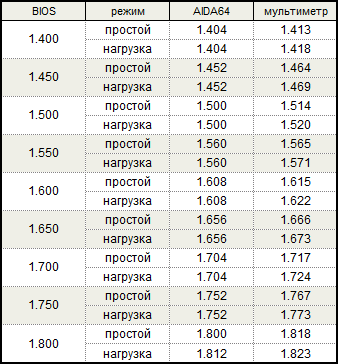

Оперативная память.
