Возможности BIOS Setup
В качестве микропрограммы GA-Z77X-UP4 TH используется UEFI BIOS. Дизайн – типичный для UEFI BIOS модельного ряда Gigabyte (не забываем, что часть плат этого производителя до сих пор обходится старым AWARD).
При проведении тестирования использовалась версия F3 за 12 июля 2012 года. Для попадания в настройки BIOS необходимо при включении и старте системы нажать клавишу Del на клавиатуре.
Помните, выше упоминалось о поддержке материнской платой технологии 3D BIOS? Так вот, здесь применен UEFI BIOS, обладающий двумя версиями интерфейса - привычным и псевдотрехмерным (3D). Суть 3D BIOS заключается в следующем: при входе в BIOS отображается обезличенная материнская плата, и посредством клавиатуры или, наводя курсор, мыши можно выбирать отдельные элементы.
Например, силовую обвязку питания процессора.
реклама

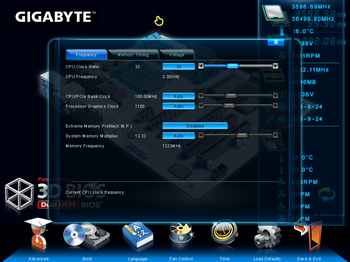

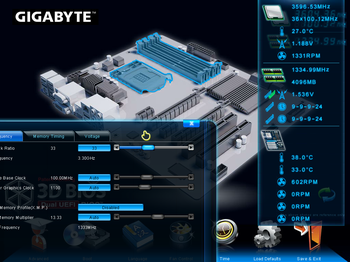

Положение системной платы на последнем скриншоте изменилось – результат щелчка на свободном месте около материнской платы, после чего она повернулась. Щелчок на подсвеченном элементе вызовет окно его настроек (настройки процессора и памяти).

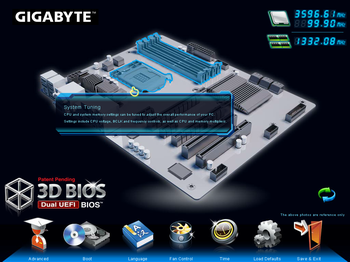

Если не вызывать окно настроек, а просто подержать элемент платы подсвеченным, то через несколько секунд появляется краткая подсказка по данному элементу.
Значительная часть настроек доступна в этом режиме, но он не зря назван мною «псевдотрехмерным»: открытым можно держать только одно окно (при попытке открыть второе, окно, открытое первоначально, закрывается), оно не сворачивается и не раскрывается на весь экран, его можно лишь перемещать в разные стороны по плоскости экрана.
Курсор мыши движется медленно, что делает ее не слишком удобным инструментом для работы с UEFI BIOS. На этом, собственно, и все относительно 3D BIOS.
реклама
По умолчанию, материнская плата осуществляет загрузку в обычном режиме, для перехода в 3D BIOS необходимо щелкнуть мышью по соответствующему логотипу в правом верхнем углу экрана. Рядом с ним расположена кнопка смены языка интерфейса BIOS и кнопка вызова встроенного прошивальщика BIOS (о них ниже).
Наиболее интересен режим Advanced, который активен по умолчанию.
Здесь дизайнеры и маркетологи компании решили особо не усердствовать, поэтому все строго и аккуратно. В целом, возможности настроек и их расположение практически повторяют старые BIOS материнских плат Gigabyte на кодовой базе AWARD. Первой встречает закладка BIOS под названием M.I.T. (расшифровывается как Motherboard Intelligent Tweaker), где сосредоточены все самые важные настройки системы.

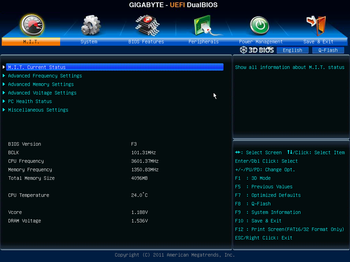

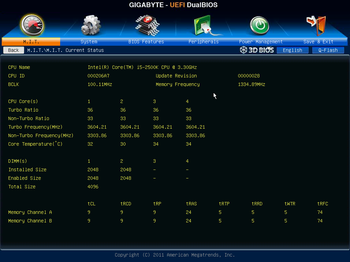

Подраздел M.I.T. Current Status отображает текущую частоту BCLK, модель установленного процессора, его активные ядра, их множители и температуры, настройки турборежимов, количество занятых слотов, частоту и тайминги установленной оперативной памяти.
Подраздел Advanced Frequency Settings содержит в себе настройки частот BCLK, процессора, его графического ядра (настройка пропадает при его отключении, например, в результате установки дискретной видеокарты), а также множителя частоты памяти (в том числе, можно активировать профиль X.M.P.).

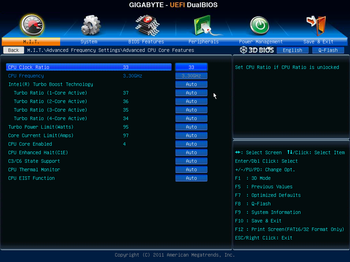

А в подразделе Advanced CPU Core Features расположились настройки процессора: снова множитель, параметры TurboBoost и энергосбережения.

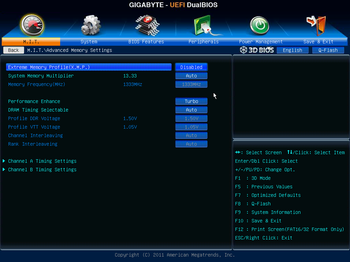

Подраздел Advanced Memory Settings содержит в себе настройки множителя частоты памяти, здесь можно выбрать из трех пресетов Normal, Extreme и Turbo (этот вариант стоит по умолчанию) субтаймингов оперативной памяти. На производительность влияет слабо и лишь в достаточно специфическом программном обеспечении, а вот на стабильности при разгоне может сказаться.
В самом низу два подраздела настроек таймингов – по одному на канал памяти. В зависимости от положения параметра DRAM Timing Selectable тайминги либо подбираются автоматически (Auto), вручную, но тайминги одинаковы для обоих каналов памяти (Quick), либо раздельно для каждого из каналов памяти (Expert).
Сам набор доступных к изменению задержек не блещет, но и совсем бедным его не назовешь.
реклама
Все тайминги можно задать перебором (посредством клавиш «+» и «-» на клавиатуре), либо прямым вводом конкретного значения.
Подраздел Advanced Voltage Settings сам не содержит никаких настроек - только три подраздела: 3D Power Control, CPU Core Voltage Control, DRAM Voltage Control.
В 3D Power Control скрыты тонкие настройки подсистемы питания процессора.
Здесь можно настроить режимы работы подсистемы питания, присутствуют следующие настройки:
- Load-Line Calibration для напряжений CPU Core, VAXG (встроенного в процессор видеоядра), оперативной памяти, VCCIO (VTT);
- Защиты от внезапного повышения напряжений CPU Core и памяти свыше безопасных значений;
- Защита силовых элементов, выдающих напряжения CPU Core, VCCIO (VTT), VAXG (встроенного в ЦП видеоядра), оперативной памяти от перегрузки;
- Защита силовой обвязки питания процессора от перегрева - сброс нагрузки (троттлинг вплоть до полного отключения);
- Защита силовой обвязки питания оперативной памяти от перегрева - сброс нагрузки (троттлинг вплоть до полного отключения).
Стоит отметить, что набор настроек достаточно хорош.

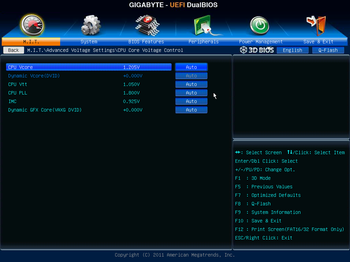

CPU Core Voltage Control содержит настройки напряжений процессора, как основного, так и второстепенных.
В том числе:
- CPU Core (допускается как жесткое задание напряжения, так и оффсет – посредством опции DVID; либо в сторону уменьшения, либо увеличение);
- VCCIO (VTT);
- CPU PLL;
- VCCCSA (System Agent или IMC);
- VAXG (встроенного видеоядра), но последнее напряжение нельзя задать жестко – оно задается только посредством оффсета (DVID; как в сторону уменьшения, так и увеличения). Все напряжения можно задать перебором (посредством клавиш «+» и «-» на клавиатуре), либо прямым вводом конкретного значения.

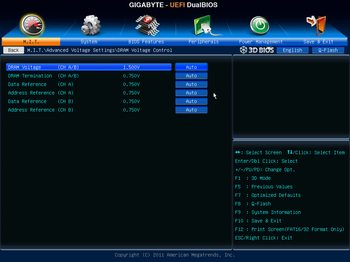

DRAM Voltage Control может предложить набор настроек, позволяющих изменить основное напряжение оперативной памяти и ряд второстепенных:
