Обзор и тестирование видеокарт Gigabyte GV-R785OC-2GD и GV-R787OC-2GD

8 сентября 2012, суббота 00:00

Оглавление

Вступление

Как правило, самые ожесточенные конкурентные войны происходят в среднем ценовом диапазоне. Наиболее четко эта картина наблюдается на рынке видеоадаптеров. Причем границы перехода от одной линейки к другой постоянно смещаются за счет выпуска новых продуктов, что еще больше расслаивает сегменты. К примеру, здесь уместным будет вспомнить, как «на замену» серии AMD Radeon HD 5850/ HD 5870 вышли модели HD 6850/ HD 6870, которые оказались медленнее предшественников, поскольку их позиционирование поменялось, а настоящими преемниками стали ускорители HD 6950/ HD 6970. Таким вот незатейливым образом вендоры создают огромный выбор продукции на любой вкус и кошелек.

Выход графических адаптеров на базе NVIDIA GTX 660, несмотря на летнее затишье, немного оживил ситуацию на рынке в этом сегменте. Так, компания AMD успешно противостоит новинке благодаря снижению цен на свои графические процессоры серии AMD Radeon HD 7850 и HD 7870. А производители видеокарт должны как-то хитрить и обеспечивать спрос как на те, так и на другие решения, особенно если сотрудничество осуществляется сразу с двумя гигантами отрасли.

Не секрет, что одной из завлекалочек служит заводской разгон. Зачем покупателю самому мудрить с частотами, редактировать и шить BIOS или постоянно пользоваться сторонними утилитами? Не всем же нужен экстремальный с точки зрения среднестатического пользователя разгон. А вот, например, безболезненное повышение частоты (порой даже без увеличения напряжения) в совокупности с улучшенными системой питания и системой отвода тепла может быть интересно широкому кругу покупателей, особенно если стоимость окажется не сильно выше референсного аналога. Таким образом, не нарушая гарантийных обязательств, можно за те же деньги попробовать дотянуться с таким разгоном до соседней линейки.

Вот и компания Gigabyte представляет свои оригинальные продукты, основанные на графических процессорах AMD Radeon HD 7850 и HD 7870 - Gigabyte GV-R785OC-2GD и GV-R787OC-2GD.

Упаковка и комплектация

На тестирование видеокарты были предоставлены в антистатических пакетах, поэтому вживую увидеть упаковку не удалось. Лишь на сайте производителя нашлись картинки с коробкой на заднем плане.

300x215  13 KB. Big one: 500x358  41 KB 300x215  14 KB. Big one: 500x358  92 KB

В комплекте с графическими ускорителями GV-R785OC-2GD и GV-R787OC-2GD поставляется:

  • Один переходник питания 6 pin PCI-e - 2x MOLEX;
  • Один мостик CrossFire;





Комплект не очень богатый, но все самое необходимое присутствует.

Дизайн PCB и система питания

Gigabyte GV-R785OC-2GD

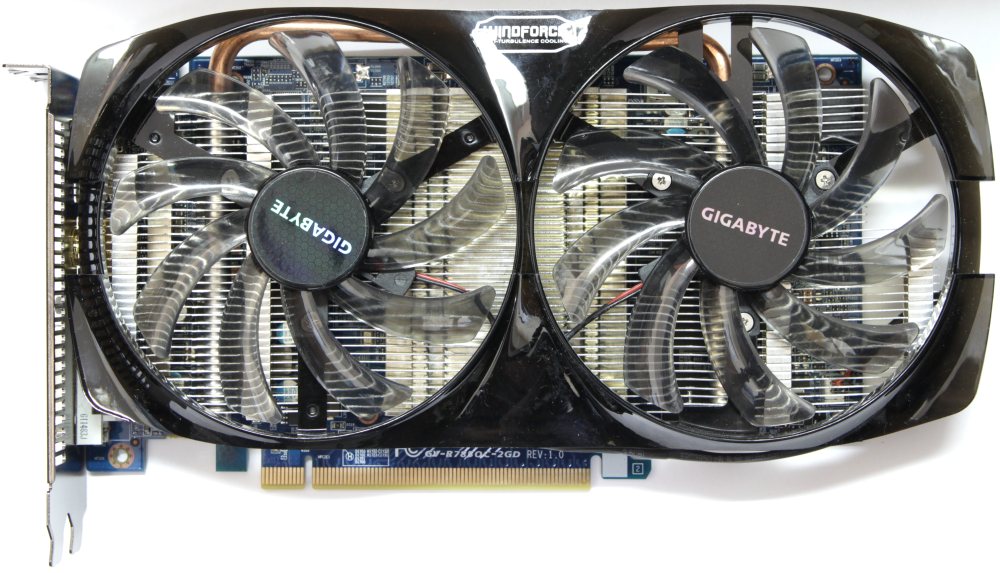

С первого взгляда бросается в глаза фирменная система охлаждения Windforce. В ее состав входят два огромных вентилятора.

300x214  15 KB. Big one: 1000x714  105 KB 300x214  17 KB. Big one: 1000x626  124 KB

Синяя печатная плата - это визитная карточка компании Gigabyte. Вентиляторы системы охлаждения настолько большие, что выходят за ее габариты.

300x172  18 KB. Big one: 1000x573  134 KB 300x172  19 KB. Big one: 1000x574  170 KB

После снятия кулера можно увидеть такую картину.

450x268  39 KB. Big one: 1000x595  166 KB

Сверху можно заметить основной ШИМ-контроллер, который представлен микросхемой ON Semiconductor NCP5395T.

300x248  24 KB





Она обеспечивает графический процессор четырьмя фазами питания.

450x207  38 KB. Big one: 1000x460  143 KB

На каждую из них приходится по два транзистора ON Semiconductor 4937N и по одному 4921N. Здесь же можно видеть, что часть элементов не распаяна. Используются катушки индуктивности в ферритовых корпусах и твердотельные конденсаторы. Вместе с транзисторами типа Low Rds(on) этот набор составляет концепцию Ulta Durable.

Память объемом 2 Гбайта представлена восемью микросхемами Hynix H5GQ2H24MFR-T2C.

300x247  18 KB

Это микросхемы типа GDDR5 емкостью 2 Гбита каждая. Непосредственно за разъемом дополнительного питания PCI-e можно обнаружить однофазный ШИМ-контроллер uPI Semiconductor uP1529Р, который обеспечивает напряжение на памяти.

450x317  43 KB. Big one: 1000x705  143 KB

Рядом находятся уже знакомые силовые элементы: транзисторы ON Semiconductor 4937N, 4921N и фирменные катушки индуктивности с маркировкой «Metal Choke». Микросхемы памяти расположены буквой Г относительно сердца Radeon HD 7850.

450x300  53 KB. Big one: 1000x667  181 KB

Это графический процессор под кодовым названием Pitcairn, в котором реализована новая архитектура GCN (Graphics Core Next).





450x450  36 KB. Big one: 1000x1000  140 KB

В данном случае используется его разновидность с индексом Pro, которая включает в себя 1024 шейдерных процессора, 64 текстурных блока и 32 блока растеризации. Ядро производится по современному технологическому процессу 28 нм на фабриках TSMC. С обратной стороны печатной платы в области GPU находится множество силовых элементов.

450x428  86 KB

Для обеспечения дополнительного питания видеоадаптера предусмотрен один шестиконтактный разъем PCI-e.

450x307  29 KB

На задней панели разместились следующие видеовыходы:

450x174  18 KB
  • Один разъем DVI;
  • Один HDMI;
  • Два mini Display Port.

Осталось добавить, что видеокарта Gigabyte GV-R785OC-2GD занимает два слота.

Страница 1 из 3
