Обзор и тестирование материнской платы ASUS P8Z77-I DELUXE

1 августа 2012, среда 00:00

Оглавление

Вступление

В большинстве случаев материнские платы форм-фактора Mini-ITX ассоциируются с бюджетными системами, зачастую основанными на платформе VIA, которые годятся разве что для «торренто-качалки» или в качестве основы для HTPC (Home Theatre Personal Computer). А чего еще ожидать при таких размерах - 170х170 мм? Попытку нарушить традиции предприняли в ASUS, выпустив системную плату Mini-ITX на базе набора логики Intel Z77 Express – ASUS P8Z77-I DELUXE.

Проверим, удалась ли попытка создания миниатюрной платы с претензиями на способности к разгону. Как обычно, начнем обзор с рассмотрения упаковки и комплекта поставки.

Упаковка и комплектация

450x392  88 KB. Big one: 1500x1306  311 KB

Материнская плата поставляется в картонной коробке скромных габаритов, почти такие же были у процессоров в BOX комплектации примерно до 2008 года. Для сравнения, по фотографии ниже можно представить разницу между размерами упаковок P8Z77-I DELUXE и Sabertooth Z77:

450x431  80 KB. Big one: 1500x1438  291 KB

Какой-либо полезной информации с лицевой стороны коробки нет.

450x357  84 KB. Big one: 1500x1189  323 KB





На обратной стороне присутствует фотография платы и перечислены ее основные характеристики.

При открытии коробки взгляду предстает сама материнская плата, дополнительно упакованная в антистатический пакет:

450x431  78 KB. Big one: 1500x1436  291 KB

Фиксация плотная, внутри коробки плата неподвижна. Под ней на отдельном картонном поддоне разместился комплект поставки:

450x422  75 KB. Big one: 1500x1405  250 KB

В него входит:

  • Заглушка на заднюю панель;
  • Четыре кабеля SATA, два из которых заявлены как SATA 6 Гбит/с, и еще два – как SATA 3 Гбит/с;
  • Подробное руководство пользователя на английском языке;
  • Две Wi-Fi антенны;
  • Удлинитель ASUS Q-Cable, предназначенный для подключения корпусных кнопок и светодиодов индикации наличия питания/активности HDD;
  • Диск с программным обеспечением.

С одной стороны, комплект поставки не отличается богатством, с другой – все, что нужно присутствует. Так, количество SATA кабелей соответствует числу портов на плате, а затрудненный из-за миниатюрного форм-фактора доступ к контактам подключения корпуса решен при помощи дополнительного удлинителя.

Придраться можно разве что к отсутствию пульта дистанционного управления, что может быть актуально для производительных мультимедиацентров, для которых по замыслу разработчиков и предназначена данная материнская плата. Частично этот недостаток компенсируется наличием Wi-Fi модуля и возможностью дистанционного управления системой при помощи смартфонов/планшетных ПК на базе Android.

Дизайн и особенности платы

ASUS P8Z77-I DELUXE выполнена в размерах форм-фактора Mini-ITX (170х170 мм).





450x443  116 KB. Big one: 1500x1475  510 KB

Большую часть платы занимает процессорный разъем, вокруг которого расположилась остальная «обвязка». Несмотря на скромные размеры, плата никоим образом не выглядит бюджетно, особенно интересно выглядит преобразователь питания CPU, реализованный на отдельной плате сверху от процессорного разъема, к таким вот интересным решениям приводит экономия места. Жаль только, что плата с преобразователем питания намертво впаяна, а не сделана в виде карты расширения, что могло бы открыть поле для экспериментов. Но, по крайней мере, первый шаг к модульной комплектации плат сделан.

450x446  104 KB. Big one: 1500x1485  389 KB

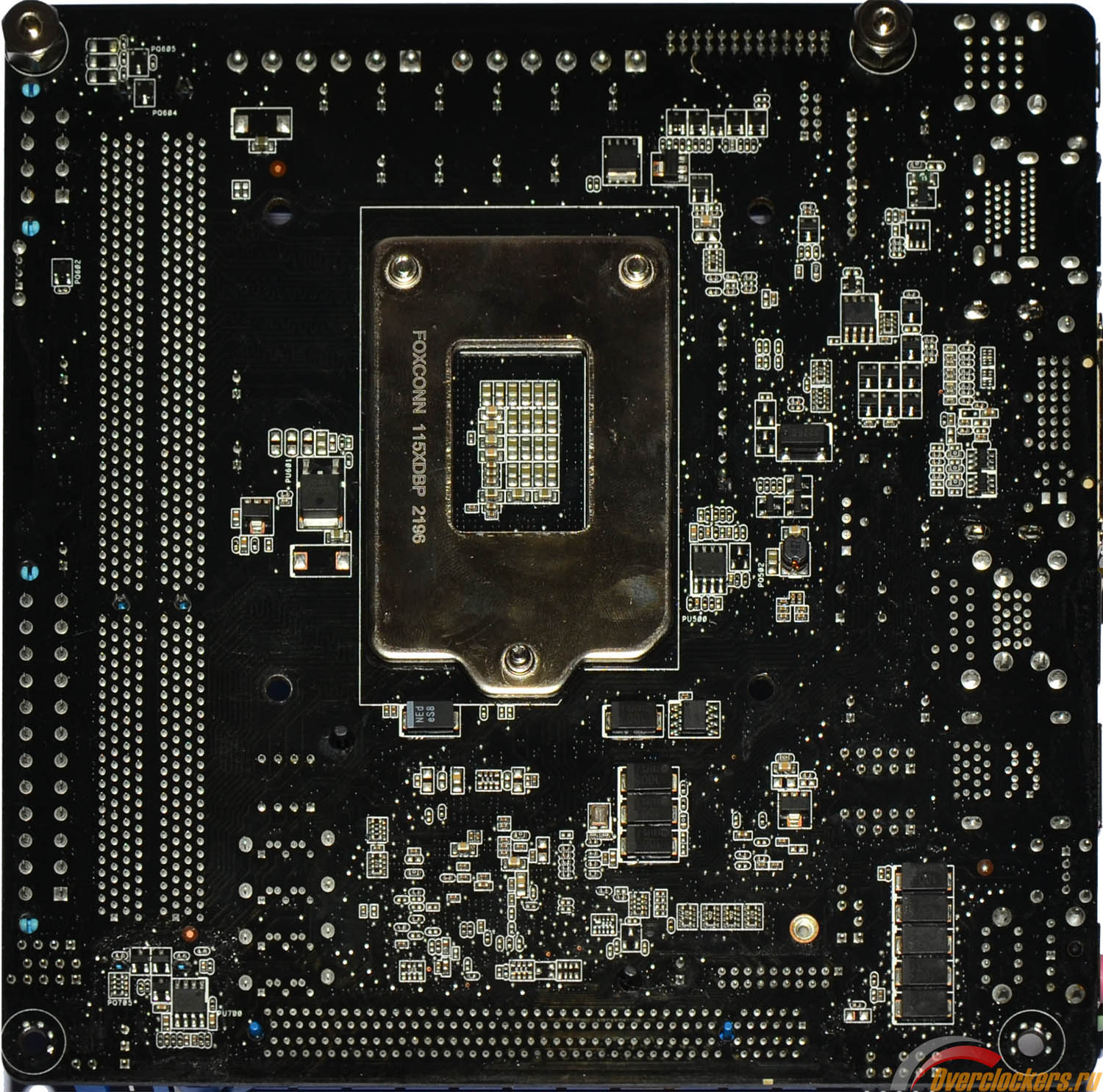

Из-за скромных размеров на обратной стороне системной платы расположено большое количество различных элементов, в основном конденсаторов. А по фотографии выше можно заметить крепление радиатора системы охлаждения Intel Z77 на пластмассовых «гвоздях» и использование процессорного разъема производства Foxconn.

Расположение элементов:

450x544  30 KB. Big one: 894x1080  57 KB

Показать легенду

Под DDR3 память распаяно два разъема, которые оборудованы защелками только снизу:





450x117  45 KB. Big one: 1500x389  146 KB

Сверху слоты упираются в плату преобразователя питания процессора и для полноценных защелок там просто нет места. Отмечу, что снизу защелки находятся на близком расстоянии от графического порта, а значит, с установленной видеокартой доступ к слотам оперативной памяти будет затруднен. Хотя с учетом используемого форм-фактора, едва ли это можно записать в минусы платы.

Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) МГц. Последние два режима подразумеваются только как доступные для процессоров Ivy Bridge, для Sandy Bridge доступны частоты по 2133 МГц (да, как и у других ASUS’ов есть возможность для Sandy выставить режим DDR3-2400, но работать, разумеется, ничего не будет) включительно. Максимальный объем памяти в 16 Гбайт говорит о поддержке платой модулей памяти объемом 8 Гбайт.

При заполнении обоих слотов можно активировать Dual Channel режим, в случае с использованием одной планки памяти можно вставить ее в любой из слотов.

Примечательно, что рядом с разъемами памяти не нашлось места для кнопки MemOK!, которая на сей раз размещена с обратной стороны от процессорного разъема:

450x308  78 KB

Данная кнопка служит для устранения возможных проблем совместимости модулей памяти с материнской платой. В составе собранного системного блока эта кнопка становится практически недоступной.

Отмечу, что расположение слотов оперативной памяти и преобразователя питания CPU может способствовать проблемам с установкой крупногабаритных систем охлаждения процессоров. К примеру, вот что получается при попытке установить Zalman CNPS10X Performa с ориентацией «справа налево»:

450x258  56 KB

Скоба крепления вентилятора упирается в конденсаторы и либо изгибает их, либо не обеспечивает крепления вертушки.





В случае ориентации кулера «снизу вверх» он ни во что не упирается, однако перекрывает слоты оперативной памяти:

450x203  54 KB

При таком раскладе память с высокими радиаторами задействовать уже не получится.

Набор системной логики представлен одной микросхемой - Intel Z77 Express:

450x440  52 KB

Это старшее решение для материнских плат с процессорным разъемом LGA 1155.

Между чипсетом и слотами оперативной памяти приютилась съемная микросхема BIOS, а также четыре SATA порта:

450x356  73 KB. Big one: 1500x1185  230 KB

Два порта поддерживают стандарт SATA 6 Гбит/с, два - стандарт SATA 3 Гбит/с. Все четыре порта обеспечиваются при помощи Intel Z77. Его же силами реализованы два eSATA порта на задней панели материнской платы.

Интересно, что для подключения корпусной панели применена стандартная группа контактов, которую можно встретить у большинства системных плат других производителей:

450x418  78 KB

Обычно материнские платы ASUS выделяются использованием своей собственной конфигурации данной группы контактов и предлагают переходник Q-Connector.

В случае с ASUS P8Z77-I DELUXE для этой группы предназначен удобный удлинитель:

450x164  39 KB

При его помощи корпусную панель можно подключать уже после сборки системы.
