Обзор и тестирование материнской платы Sapphire Pure Black X79N
реклама
Оглавление
- Вступление
- Упаковка и комплектация
- Технические характеристики
- Дизайн и возможности платы
- Тестовый стенд
- Возможности BIOS Setup
- Разгон
- Заключение
Вступление
«Представляете, компания Sapphire, известная своими оригинальными видеокартами, снова принялась за выпуск материнок!» - примерно так совсем недавно было принято начинать обзоры системных плат этого производителя. Что греха таить, я, в свое время изучивший модели Pure Black P67 и Pure Platinum Z68, тоже использовал похожий прием.
Это и не удивительно. Sapphire давно представлена на российском рынке, однако ее известность ранее практически не выходила за рамки сегмента графических ускорителей, причем основанных исключительно на базе моделей ATI/AMD. Если точнее, наибольшую известность фирме принесла легендарная серия Vapor-X, где впервые применили технологию испарительной камеры.
В последнее время боссы Sapphire взяли четкий курс на расширение перечня выпускаемой продукции и освоение новых рыночных ниш. Официальный сайт сообщает, что Sapphire выпускает миникомпьютеры класса «неттоп», блоки питания, видеокарты и материнские платы. Видимо, руководители «синих» нацелились на создание разнопрофильного бренда наподобие таких монстров электронной индустрии как ASUS или Gigabyte.
Но вернемся к системным платам. Sapphire активно развивает свою модельную линейку, так что на сегодня представлены решения для всех актуальных платформ (более того, в списке есть платы для устаревающих процессорных разъемов – LGA 1366 и LGA 775, правда, в продаже их уже не найти). При этом можно отметить интересную деталь – в подавляющем большинстве случаев инженеры компании ограничиваются созданием всего одной или двух моделей под каждый конкретный сокет, в то время как списки продуктов профильных производителей могут насчитывать десяток наименований. Это по-прежнему выглядит как попытки прощупать рынок или набить руку, а не серьезное производство.
Впрочем, я предлагаю не делать каких-либо скидок на недостаток опыта проектировщиков. Если ранее к продуктам Sapphire еще можно было относиться с некоторым снисхождением, мол «пускай попробуют – поучатся, авось выпустят со временем что-то действительно серьезное», то спустя пару лет это самое «со временем» уже обязано было наступить. Интересно, как покажет себя представленная на тестирование модель Sapphire Pure Black X79N, если оценивать ее по всей строгости, без учета дополнительных смягчающих обстоятельств?
реклама
Упаковка и комплектация
Материнская плата поставляется в строго оформленной коробке с интересным «зеркальным» покрытием. Выглядит здорово, да вот беда, слой серебристой «фольги» очень нежен – легко царапается и быстро мутнеет. Так что если продавец не проявил особой осторожности при перевозке, он рискует предложить покупателю просто невзрачную серую коробку вместо нарядного «глянца».
В целом дизайн упаковки приятен глазу – избытка украшательств и «буйства цветов» не наблюдается. С информативностью здесь тоже все в порядке, на фронтальную сторону вынесено несколько значков с надписями, акцентирующими внимание покупателя на ключевых особенностях данного продукта. На обратной стороне по большинству пунктов приводится дополнительная расшифровка в нескольких строках, кроме того, здесь приведены две небольшие фотографии платы. Таблица характеристик размещена на одной из боковых граней.
Описанная коробка является своеобразной «суперобложкой» - сохранность устройства призван обеспечить прочный внутренний ящичек из плотного картона.
Сама плата помещена на дно, элементы комплекта поставки сложены сверху и отделены от нее дополнительной картонной перегородкой.
реклама
Приведу изображение элементов комплекта по порядку. Панель-заглушка для задней стенки корпуса ничем не примечательна. Все разъемы помечены значками, что удобно.
А вот за следующий элемент комплектации компании Sapphire хочется выразить большущий «респект».
В коробке нашлось сразу восемь шлейфов SATA – две увесистые связки. Этого количества как раз достаточно, чтобы полностью задействовать все разъемы на плате. Именно такой подход и кажется мне единственно правильным. Да, шлейфы SATA стоят копейки, да и найти их не проблема, но зачем создавать покупателю лишние трудности, как это делают некоторые производители, комплектующие плату с десятком разъемов четырьмя (а то и вовсе двумя) шнурами.
«Макулатуры» в коробке немного.
Небольшая рекламная «открытка» и инструкция Quick Installation Guide. Кстати, с этим обозначением производитель явно поскромничал, обычно «Кратким руководством по сборке» называют крошечную инструкцию с простыми рекомендациями вроде «как вставлять процессор в разъем». Здесь же мы видим полноценную «книжку», с подробным описанием платы и разбором различных мелочей.

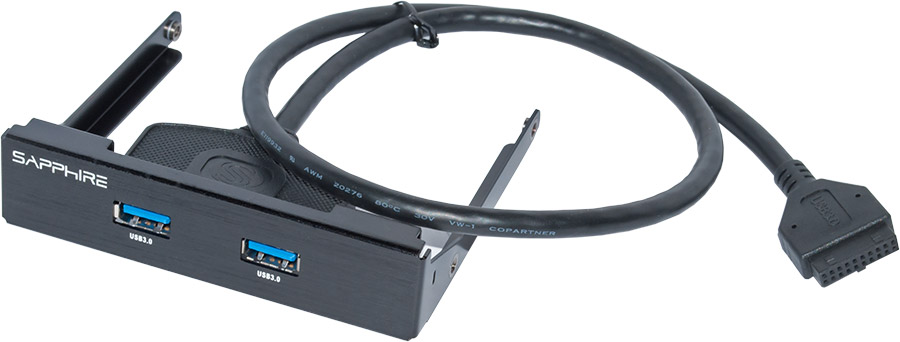

Ну, и напоследок самый массивный элемент комплектационного набора. Панель с двумя разъемами USB 3.0 для передней стенки корпуса, устанавливаемая в слот для флоппи дисковода.
Нечто подобное предлагают многие производители материнских плат, отрадно, что и в Sapphire переняли эту удачную идею. Кстати, при желании шнур с портами USB можно отвинтить от рамки и вывести в один из разъемов расширения на задней стенке корпуса. Удобно.
Итак, материнская плата надежно упакована и очень достойно укомплектована. По сути, чего-то действительно нужного добавить в этот набор сложно. Единственная небольшая претензия: отсутствие в комплекте мостиков CrossFire, которые для подобной модели были бы весьма кстати.
Технические характеристики
Поддерживаемые процессоры | Все выпускаемые модели CPU Intel для разъема LGA 2011 |
Системная логика | Intel X79 Express + nVidia NF200 |
Оперативная память | 4x DIMM DDR3-1066/1333/1600 МГц (номинальный режим)/ 1866/2133/2400/ МГц (разгон); Поддержка Intel Extreme Memory Profiles |
Слоты расширения | 3x PCI-e 2.0* 16x; 3x PCI-e 2.0* 8x |
Основные режимы работы видеосистемы | PCI-e 2.0 16x, PCI-e 2.0 16x+16x; PCI-e 2.0 16x+16x+16x**; Поддержка технологии AMD CrossFireХ |
Разъемы под накопители | 4x SATA 3 Gb/s (Intel X79); 2x SATA 6 Gb/s (Intel X79); 2x SATA 6 Gb/s (Marvell 88SE9128); 2x eSATA 6 Gb/s (Marvell 88SE9172) |
Сетевые контроллеры | Marvell 88E8057, 10/100/1000 Мбит/с LAN |
Аудиокодек | Realtek ALC892 |
USB | 4x USB 3.0/2.0 (задняя панель) ASMedia ASM1042; 6x USB 2.0/1.1 (задняя панель) Intel X79; 2x USB 3.0/2.0 (внутренние разъемы платы) ASMedia ASM1042; 4x USB 2.0/1.1 (внутренние разъемы платы) Intel X79; |
Разъемы задней панели | 1x PS/2; 4x USB 3.0/2.0; 6x USB 2.0/1.1; 2x eSATA 6 Gb/s; 6x аналоговый аудиоразъем («мини-джек»); 2x S/PDIF (оптический и коаксиальный); 2x RJ-45 |
Внутренние разъемы | 4x SATA 6 Gb/s; 4x SATA 3 Gb/s; 4x USB 2.0/1.1; 2x USB 3.0/2.0; 1x S/PDIF Out; 1x Front panel audio |
Разъемы для подключения вентиляторов | 1x 4-pin; 4(5)х 3-pin*** |
Комплектация | Диск с драйверами и утилитами; Инструкция; 8 шлейфов SATA 6 Gb/s; Заглушка панели I/O для корпуса; Мостик SLI; Панель с двумя разъемами USB 3.0 |
Форм-фактор | ATX |
Габариты, мм | 305 x 244. |
** Возможны и другие формулы подключения в зависимости от используемых разъемов. Поддержка 4-Way CrossFireX не документирована, хотя аппаратных ограничений для реализации такой связки нет.
*** Один из трехштырьковых разъемов занят вентилятором на радиаторе южного моста.
