Технические характеристики
Для лучшей наглядности основные технические характеристики Ice Hammer IH-4700 были помещены в таблицу и вынесены в отдельную главу. С ними можно ознакомиться ниже.
Название модели |
|
Тип конструкции радиатора | Башенный |
Размеры радиатора (Д х Ш х В), мм | 127 х 63 х 160 |
Масса, г | 755 |
Материал основания | Никелированная медь |
Материал тепловых трубок | Никелированная медь |
Количество тепловых трубок, шт. | 6 |
Диаметр тепловых трубок, мм | 6 |
Материал ребер радиатора | Алюминий |
Количество ребер, шт. | 47 |
Толщина ребер, мм | 0.5 |
Межреберное расстояние, мм | 1.9 |
Вентилятор в комплекте | Есть |
Типоразмер вентилятора, мм | 120 х 120 х 25 |
Скорость вращения вентилятора, об/мин | 700 ~ 1500 (+/-10%) |
Воздушный поток, куб.фут/мин | 25 ~ 50 |
Уровень шума, дБ | 15 ~ 28 (+/-10%) |
Тип подшипника | Гидровтулка |
Поддержка процессоров | AMD AM2/AM2+/AM3/AM3+/754/939/940/FM1 Intel LGA 1366/1156/1155/775/2011 |
Установка
Процесс установки Ice Hammer IH-4700 на материнскую плату не займет много времени даже у несведущего пользователя. Впрочем, как оказалось, крепление у новинки аналогично креплению кулера Thermalright TRUE Spirit. Те пользователи, кто хорошо знаком с продукцией Thermalright, в особенности с вышеупомянутым охладителем, могут спокойно пропустить этот раздел.

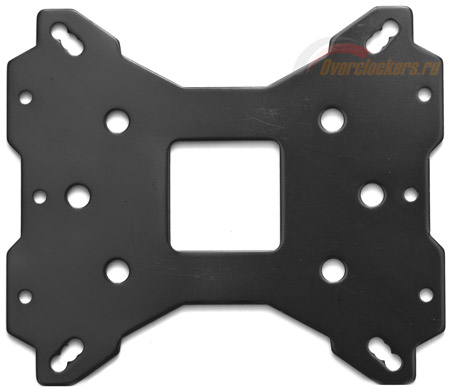

Но вернемся к Ice Hammer IH-4700. Здесь будет рассмотрен процесс установки на примере сокета Intel LGA 1155/1156. Основная, и так сказать, определяющая принадлежность крепления – задняя крепежная крестовина (backplate). Она универсальная и подходит для установки кулера на различные процессоры Intel и AMD. Отмечу, что подобная универсальность встречается не столь часто.
реклама

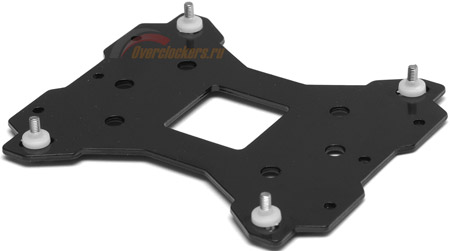

Первым делом в необходимые отверстия на backplate устанавливаются длинные комплектные винты, которые затем прижимаются с обратной стороны пластиковыми изолирующими прокладками маленького размера. Прокладки нанизываются на винт с некоторым усилием, что препятствует разбалтыванию конструкции или того хуже – ее расщеплению.

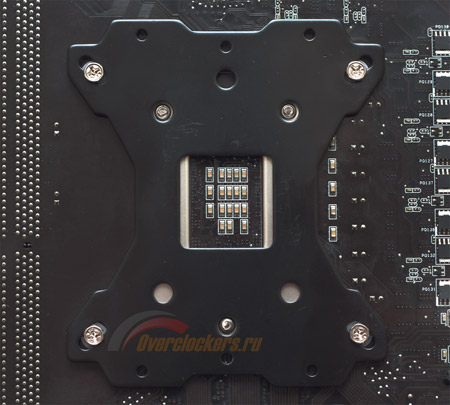

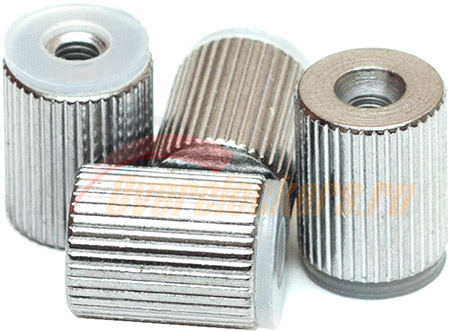

Далее собранная конструкция прижимается к процессорному гнезду с обратной стороны материнской платы и прикручивается широкими накатанными гайками.
Они уже снабжены изолирующими прокладками и, разумеется, устанавливаются прокладками вниз.
Вот так выглядит предварительное крепление:
реклама
Затем ставится удерживающая пластина, она крепится посредством четырех винтов. Легко заметить, что процессор блокируется в гнезде, но при должной сноровке его можно изъять или установить снова.

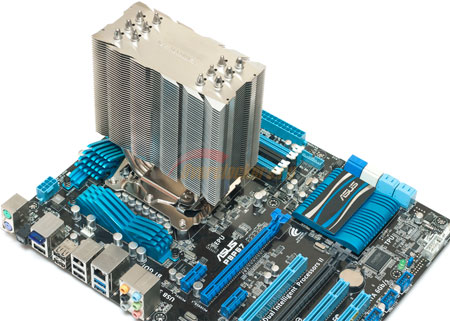

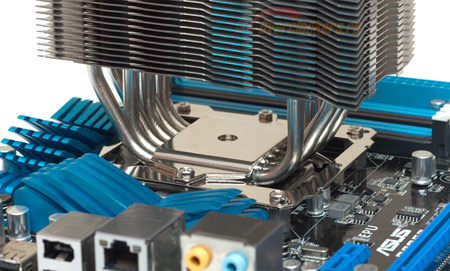

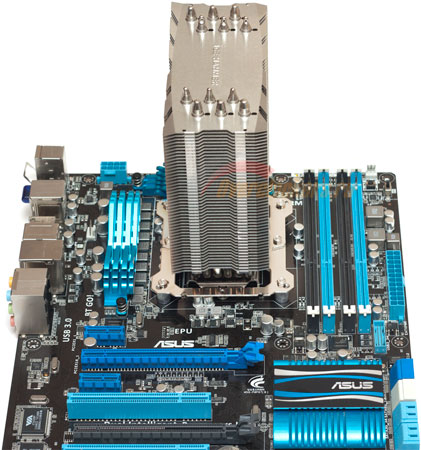

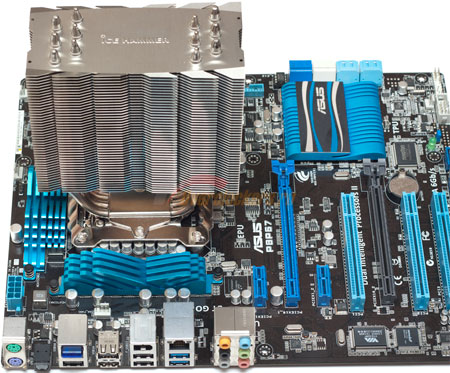

В заключение устанавливается сам радиатор, который затем прижимается специальной пластиной. Винты закручиваются до упора, прижим получается в меру сильный. Кулер держится крепко и не елозит.
Хотелось бы отметить, что процесс установки кулера на материнскую плату действительно очень прост. Винты не выпадают, прижим до фиксатора обеспечивает очень хорошее усилие, не выгибая материнскую плату. «Перебор» при затягивании исключен. Да и сама установка длится от силы 10 минут.
Тестовый стенд
Для тестирования кулера Ice Hammer IH-4700 собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Процессорные системы охлаждения:
- Ice Hammer IH-4700;
- Ice Hammer IH-4500;
- GlacialTech Igloo H46;
- Thermalright TRUE Spirit 120;
- Zalman CNPS11X Performa;
- Titan HATI;
- CoolerMaster Hyper 212 EVO;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Реобас: Scythe Kaze Q KQ01-BK-3.5;
- Оперативная память: Kingston DDR3-1600 KHX1600C9D3K2/4GX, 2 x 2048 Мбайт;
- Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц, 1280 Мбайт («референс»);
- Жесткий диск:
- Seagate Barracuda ST3500418AS 7200.12 SATA-2, 500 Гбайт;
- Corsair Solid-State Drive FORCE SATA3, 60 Гбайт (SSD);
- Блок питания: Enermax MODU 87+, 600 Вт;
- Корпус: открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
