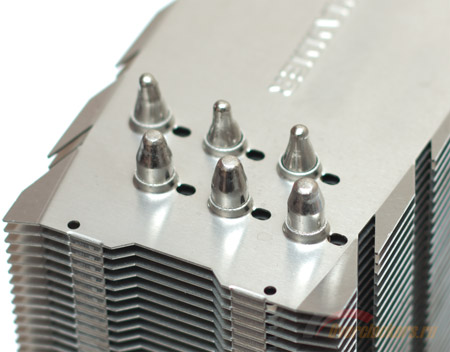

На тепловые трубки насажены алюминиевые пластины в количестве 47 штук. Толщина пластин равна 0.5 мм, межреберное расстояние – 1.9 мм. Тепловой контакт пластин с теплотрубками осуществляется посредством механического обжима.

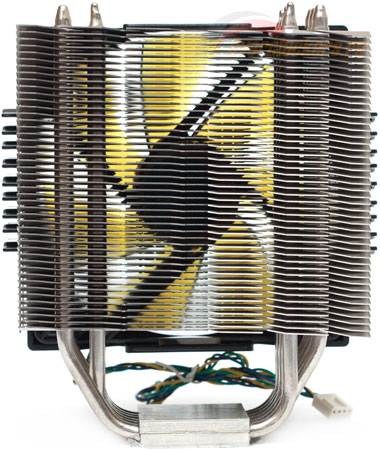

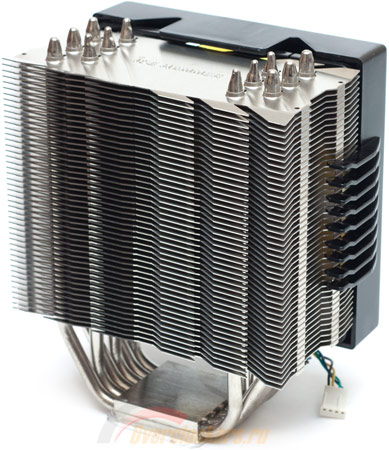

Ребра радиатора получили агрессивные вырезы на обеих сторонах, которые по большей части предназначены для оптимизации воздушного потока. По фотографии ниже на боковых сторонах можно заметить небольшие круглые отверстия в количестве четырех штук. Нетрудно догадаться, что они предназначены для крепления вентилятора посредством специальных металлических дужек. И хотя изначально радиатор был рассчитан именно на них, производитель снабдил крепление вентилятора пластиковым кожухом. У каждой пластины в центральной части выштамповано название фирмы-производителя – «Ice Hammer».
реклама

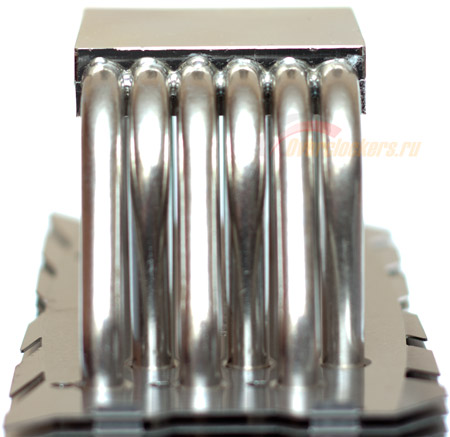

Отличительной особенностью Ice Hammer IH-4700 является наличие пайки между основанием кулера и тепловыми трубками. Обе половинки основания также спаяны между собой.
Наконец-то производитель сделал все по уму, ведь большинство ранних моделей «ледяных молотов» пайкой не отличались и тепловой контакт осуществлялся в лучшем случае при помощи теплопроводного клея. А пайка при грамотной компоновке способна обеспечить более эффективный тепловой контакт и лучшую теплопередачу.
Впрочем, следов пайки между самими пластинами и тепловыми трубками обнаружить не удалось, они контактируют посредством механического обжима. Но обжим довольно качественный.
Обработка основания радиатора на высоте, на нем не только отсутствуют следы шлифовки, но и проведена тщательная полировка поверхности. В нем можно видеть собственное отражение. Похвально!
реклама

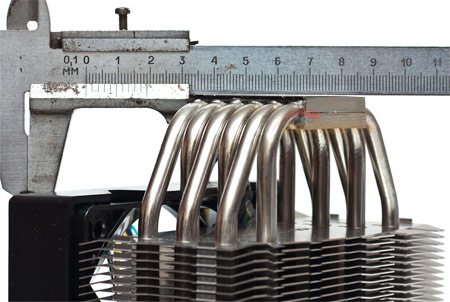

Хотя ровность подошвы Ice Hammer IH-4700 можно отнести к посредственной. Присутствует небольшой выгиб в центральной части основания. Правда, он не слишком большой и вряд ли будет оказывать значимое влияние на эффективность охлаждения. Здесь уместным будет вспомнить кулеры производства Thermalright, у которых подошва, наверное, отличается наибольшей кривизной, но это не мешает им считаться чуть ли не самыми эффективными.
Подтверждают «кривизну» отпечатки термопасты на подошве кулера и теплораспределительной крышке процессора:
Итак, с радиатором разобрались, теперь необходимо сказать пару слов о штатном вентиляторе.
Вентилятор

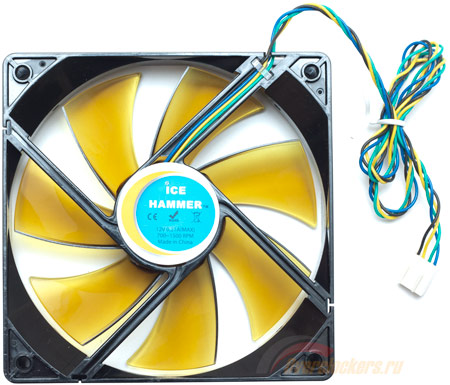

Ice Hammer IH-4700 поставляется вместе с вентилятором типоразмера 120 х 120 х 25 мм. Оборудованный семью прозрачными «тонированными» лопастями желтоватого цвета, вентилятор характеризуется наличием широтно-импульсной модуляции (PWM), которая позволяет ему автоматически изменять скорость вращения крыльчатки в зависимости от температуры CPU (разумеется, при активации соответствующей функции в BIOS материнской платы). Скорость вращения крыльчатки колеблется в диапазоне 700 ~ 1500 об/мин, расход воздуха составляет 25 ~ 50 куб.фут/мин, а звуковое давление – 15 ~ 28 дБ.
Используемая модель построена на гидродинамическом подшипнике, а значит, может похвастать низким уровнем шума и длительным сроком службы. По заявлениям производителя, время работы на отказ – 50 000 часов. Напомню читателю, что гидровтулка отличается от стандартного подшипника скольжения в первую очередь тем, что в ней вращение вала происходит в слое жидкости, которая все время удерживается внутри втулки за счёт разницы давлений. Этим обеспечивается минимальный уровень шума и более длительный срок службы. Хотя, конечно, гидровтулка гидровтулке рознь. Но в любом случае она лучше обычного подшипника скольжения.

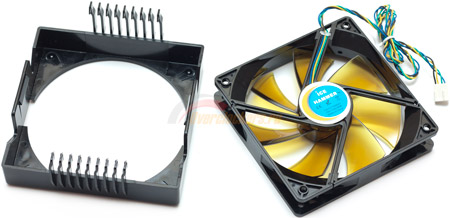

Вентилятор оборудован четырехконтактным разъемом, длина провода питания составляет 43 см. Какая-либо оплетка у провода отсутствует. Установка вентилятора на радиатор осуществляется посредством пластикового кожуха, который крепится при помощи восемнадцати «крючков», расположенных по девять штук с каждой стороны кожуха.

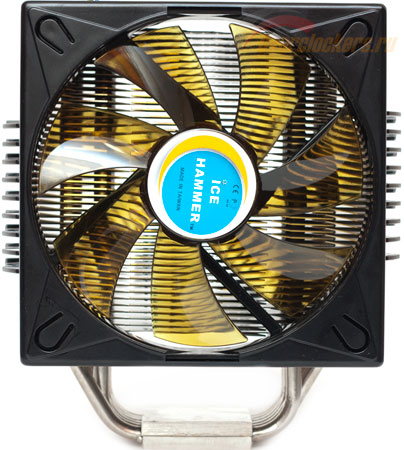

Сам вентилятор устанавливается в кожух на защелках. При необходимости его легко изъять или заменить на любой другой подобного типоразмера. Кроме того, наличие кожуха в какой-то степени улучшает продуваемость, направляя воздушный поток с вентилятора непосредственно через радиатор. Но это в теории. На практике же выяснилось, что часть воздуха все равно выходит за пределы радиатора из-за слишком больших образовавшихся щелей.
Крепить вентилятор подобным образом все же легче, чем при помощи вышеупомянутых дужек. Достаточно лишь прислонить кожух с вентилятором к радиатору и придавить до характерного щелчка.
реклама
Напоследок хотелось бы отметить отсутствие поддержки «четыре тысячи семисотым» второго вентилятора штатными средствами – ведь пластиковый кожух только один. Тем не менее, отверстия для крепежных дужек, о которых упоминалось выше, присутствуют с обеих сторон радиатора, а значит, возможность установки дополнительного «ветродуя» все же есть. Но сначала придется раздобыть (либо сделать самому) крепления необходимой длины и формы, что в некоторых случаях может быть затруднительно. К Ice Hammer IH-4700, скорее всего, подойдут крепления от следующих кулеров производства Thermalright: Venomous-X и Ultra 120 eXtreme.
