Методика тестирования, используемые утилиты

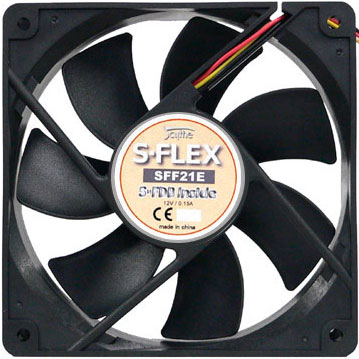

Чтобы исключить зависимость эффективности охлаждения от вентилятора, при тестировании всех кулеров использовался сторонний вентилятор – Scythe S-FLEX SFF21E (типоразмер 120 х 120 х 25 мм, номинальная скорость вращения крыльчатки ~1200 об/мин). Он хоть и не отличается современными ноу-хау, но построен на гидродинамическом подшипнике и до сих пор остается одним из лучших, в первую очередь – по создаваемому статическому давлению.
Тестирование проводилось в трех скоростных режимах: ~1150 об/мин, ~950 об/мин и ~750 об/мин. Изменение скорости оборотов вентилятора осуществлялось посредством реобаса Scythe Kaze Q KQ01-BK-3.5, мониторинг скорости вращения - с помощью программы ASUS AI Suite II, входящей в комплект программного обеспечения материнской платы.
Отмечу, что замеры с двумя вентиляторами не проводились, поскольку некоторые участники (в том числе и главный виновник) не поддерживают установку дополнительного вентилятора штатными средствами. Также стоит обратить внимание, что во время тестирования материнская плата располагалась горизонтально.
Так как тестирование температурных режимов на номинальной частоте процессора не представляет совершенно никакого интереса, стендовый Intel Core i5-2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore в BIOS материнской платы было увеличено до 1.4 В. Активирование в BIOS функции Load-Line Calibration позволило исключить просадку напряжения (Vdroop) на ЦП во время сильной загрузки последнего. По показаниям утилиты CPU-Z напряжение Vcore не изменялось и всегда оставалось стабильным – 1.4 В. Все энергосберегающие функции CPU были деактивированы, позволяя процессору в простое функционировать без снижения напряжения и частоты.
реклама

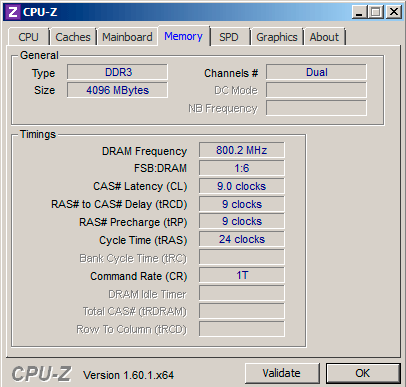

Оперативная память не разгонялась и функционировала на штатной частоте 1600 МГц с таймингами 9-9-9-24 1Т, при номинальном напряжении питания 1.65 В.
В качестве программы для прогрева процессора применялся наиболее популярный на сегодняшний день «кочегар» LinX 0.6.4 AVX Edition. Режим работы программы – 64 бит, четыре потока, объем задачи выставлялся в значение 16 000. Время прогона каждого теста – 25 минут, после чего система охлаждалась естественным образом (в простое компьютера) в течение такого же времени. Стоит отметить, что после начала прогона теста температура стабилизировалась уже спустя 13-14 минут и далее не менялась.

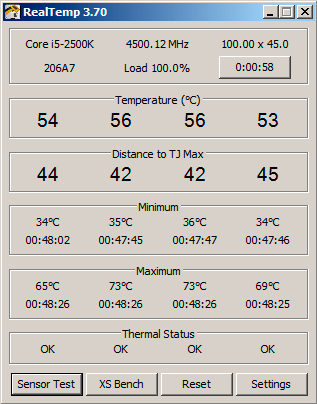

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер процессора (сложение температуры всех ядер и деление результата на их количество). Если получался дробный результат, он округлялся в большую сторону. Снятие показаний только с одного самого горячего ядра не проводилось, поскольку в этом случае налицо зависимость результатов от степени ровности подошвы кулера.
Тестирование каждого кулера проводилось по четыре раза, причем два из четырех раз кулер полностью переустанавливался, в том числе с заменой термоинтерфейса. Если результаты разнились, проводилось еще одно дополнительное тестирование. После каждого цикла система перезагружалась. Температура окружающей среды в районе тестового стенда составляла 25 градусов по Цельсию, не меняясь во время замеров. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/-2%.
Соперники
реклама

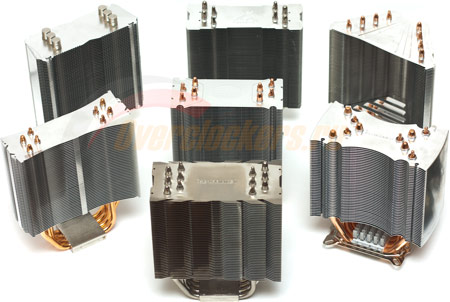

В качестве соперников для сравнительного тестирования Ice Hammer IH-4700 были выбраны несколько кулеров, входящих в эту же ценовую категорию, а также наиболее популярные среди пользователей. Для сравнения использовались следующие системы охлаждения (по ссылкам можно более подробно ознакомиться с участниками):
- Ice Hammer 4500;
- GlacialTech Igloo H46;
- Thermalright TRUE Spirit;
- Zalman CNPS11X Performa;
- Titan HATI;
- CoolerMaster Hyper 212 EVO.
Легко заметить, что представлены популярные кулеры среднего ценового сегмента, снискавшие известность среди пользователей. Некоторые из них уже рассматривались в лаборатории Overclockers.ru, их обзоры можно найти в соответствующем разделе. В этой статье будет проведено обширное сводное тестирование.
Основные технические характеристики всех участников, в том числе и главного испытуемого, для лучшей наглядности были сведены в одну таблицу.
|
IH-4700 |
IH-4500 |
Igloo H46 |
TRUE Spirit 120 |
CNPS11X Performa |
HATI |
Hyper 212 EVO |
Тип конструкции радиатора |
|
|
|
|
|
|
|
Размеры радиатора (Д х Ш х В), мм |
|
|
|
|
|
|
|
Масса радиатора, г |
|
|
|
|
|
|
|
Материал основания |
|
|
|
|
|
|
|
Материал тепловых трубок |
|
|
|
|
|
|
|
Количество тепловых трубок, шт. |
|
|
|
|
|
|
|
Диаметр тепловых трубок, мм |
|
|
|
|
|
|
|
Материал ребер радиатора |
|
|
|
|
|
|
|
Количество ребер, шт. |
|
|
|
|
|
|
|
Межреберное расстояние, мм |
|
|
|
|
|
|
|
Вентилятор в комплекте |
|
|
|
|
|
|
|
Типоразмер вентилятора, мм |
|
|
|
|
|
|
|
Поддержка процессоров |
LGA 1366/1156/1155/775/2011 |
LGA 1366/1156/1155/775 |
LGA 1366/1156/1155/775 |
LGA 1366/1156/1155/775/2011 |
LGA 1366/1156/1155/775/2011 |
LGA 1366/1156/1155/775 |
LGA 1366/1156/1155/775/2011 |
Средняя стоимость, рублей |
|
|
|
|
|
|
|
Результаты тестирования
Настала пора заняться самым интересным - ознакомлением с результатами тестирования. На графике ниже представлены температурные режимы.
Меньше - лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Что в итоге? В принципе, большинство участников показали примерно одинаковые результаты. Температуры разнятся, но не больше, чем на несколько градусов.
Наш главный испытуемый – кулер Ice Hammer IH-4700 занял лидирующую позицию лишь в одном, самом высокоскоростном режиме. Впрочем, этого и следовало ожидать. Ведь конструкция радиатора – точная копия Thermalright Venomous-X RT. При скоростях менее ~1000 об/мин температурные показатели идентичны True Spirit – здесь они уже на равных.
Что касается теста новинки со штатным вентилятором, то здесь температура в среднем на 1 градус по Цельсию выше, чем при тестировании с S-Flex. Тем не менее, нельзя сказать, что штатный вентилятор неэффективен. Его конструкция повторяет Thermalright TY-120, и другого ожидать было сложно. Одно только «но». Штатный вентилятор IH-4700 показывает хорошие результаты на средних и высоких оборотах, но по мере снижения скорости вращения температурный режим начинает ухудшаться. Если при ~1150 об/мин разницы нет, то при ~950 об/мин она начинает проявляться как 1 градус по Цельсию. А при уменьшении до ~750 об/мин разрыв увеличивается еще больше – до 2 градусов по Цельсию. Должно быть, сказывается недостаток создаваемого штатным вентилятором давления и неспособность нормально продуть радиатор на низких оборотах. Старичок S-Flex справляется с этим куда лучше.
Второе место занял кулер Thermalright True Spirit в исполнении «120 мм». Если до выхода Ice Hammer IH-4700, разработку Thermalright можно было считать чуть ли не лучшей по соотношению «цена/производительность», то с появлением IH-4700 ей придется чуть подвинуться. Ведь новинка Ice Hammer охлаждает чуть лучше, а стоит дешевле.
На третье место вышли сразу два кулера: Cooler Master Hyper 212 EVO и Zalman CNPS11X Performa, причем однозначно сказать, какой из них лучше, нельзя. Разработчики компании Cooler Master оптимизировали строение своего продукта, и теперь он может соперничать с более дорогими собратьями. А модель Zalman больше нацелена на работу в тихом режиме, что отчетливо заметно на графиках, где она вырывается вперед. Вывод прост: конструкция радиатора этого кулера предназначена в большей мере для низких оборотов вращения крыльчатки вентилятора.
Кулеры Ice Hammer IH-4500 и GlacialTech Igloo H46 также показали примерно одинаковые результаты. На графиках видно, что на высоких скоростях IH-4500 все же чуть обходит своего ближайшего конкурента, правда, всего на 1 градус по Цельсию. Но в тихоходном режиме он проигрывает GlacialTech Igloo H46. По поводу последнего, можно отметить, что здесь сказалось уменьшение полезной площади теплорассеивания и количества тепловых трубок (по сравнению со старшей H58 моделью). Тем не менее, оба участника не позволили температуре разогнанного CPU подняться выше нормы, заслуженно поделив четвертое место.
И наконец, последнее пятое место досталось кулеру Titan HATI. Температура процессора под нагрузкой в самом тихоходном режиме работы вентилятора приближается к предельно допустимой, хотя все еще остается в норме. Но ведь это самый маленький и самый дешевый участник тестирования, поэтому его позиция была ожидаемой.
Шум
реклама
Напоследок займемся изучением уровня шума, исходящего от работающего штатного вентилятора Ice Hammer IH-4700. Как и при тестировании температурных режимов, замер звукового давления проводился в трех скоростных режимах работы вентилятора: ~750, 950 и 1150 об/мин. Также был добавлен еще один режим с максимальной скоростью вращения крыльчатки штатного вентилятора - ~1500 об/мин. Скорость вращения турбины СО видеокарты во время замера уровня шума уменьшалась до минимума – 1440 об/мин (40%) и ее почти не было слышно. Базовый винчестер на время замера уровня шума заменялся бесшумным твердотельным накопителем Corsair Force Series 3.
Уровень шума замерялся цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 50 и 100 см от тестового стенда, поскольку именно на таком расстоянии пользователь обычно находится от компьютера.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше - лучше
100 | 50 см
Включите JavaScript, чтобы видеть графики
По полученным данным можно сказать, что исходящий от вентилятора шум не высок. Вплоть до ~1200 об/мин звуковое давление в норме и не вызывает никакого дискомфорта. 30-31 дБ в метре от тестового стенда – абсолютно нормальная величина. Хотя выше ~1200 об/мин шум начинает ощущаться, и даже более того – проявляется стрекот мотора вентилятора. На скоростях меньше ~1000 об/мин его почти не слышно, здесь уровень шума в среднем 28-29 дБ.
В целом, штатный вентилятор неплох. В меру эффективный, не слишком громкий. А наличие в его конструкции гидродинамического подшипника позволяет повысить срок службы устройства.
Заключение
Первое впечатление по результатам тестирования Ice Hammer IH-4700 – производитель выпустил очень хороший кулер, в плюсы которого можно записать поддержку новых сокетов, в особенности – Intel LGA 2011. Если для большинства других систем охлаждения подобное крепление приходится покупать отдельно за дополнительную плату, то в комплекте поставки IH-4700 оно есть изначально. Стоит упомянуть и про штатный вентилятор на гидродинамическом подшипнике с поддержкой ШИМ-управления.
Но не обошлось и без минусов. В первую очередь это относится к слегка выпуклому основанию радиатора. Впрочем, производитель считает это не недостатком, а «фишкой», поэтому стопроцентно утверждать здесь что-то сложно. Можно добавить и про отсутствие у кулера поддержки второго вентилятора, хотя свои нюансы есть и в этом случае, ведь на радиаторе присутствуют крепежные отверстия под дужки с обеих сторон. Жаль только, что производитель возложил заботу об необходимых креплениях на пользователя.
А теперь немного о стоимости Ice Hammer IH-4700. В московской рознице он пока еще недоступен, хотя на русскоязычном официальном сайте компании стоит дата начала продаж - 17 мая 2012 года. Рекомендованная производителем цена составляет ~$37 или около 1200 рублей, и вряд ли розничные магазины сильно завысят эту планку.
Новинку Ice Hammer можно счесть интересным вариантом кулера Thermalright Venomous-X RT (или даже его ближайшего сородича Thermalright Ultra-120 eXtreme). Но за цену, которая как минимум в два раза меньше стоимости продукта Thermalright (~1200 рублей против ~2400 рублей). А значит, после начала продаж IH-4700 может стать хитом, благодаря хорошему соотношению цены и производительности.
Плюсы:
- Качественная и продуманная конструкция;
- Наличие пайки между основанием и тепловыми трубками;
- Хорошая эффективность охлаждения;
- Наличие в комплекте PWM-вентилятора на гидродинамическом подшипнике;
- Поддержка процессоров в исполнении Intel LGA 2011 и AMD FM1;
- Низкая стоимость кулера.
- Основание кулера неидеально (присутствует выпуклость);
- Нет возможности установить второй вентилятор штатными средствами.
