Обзор и тестирование материнской платы ASUS P9X79 WS

Оглавление

Вступление

«Workstation – как много в этом слове для сердец работяг сплелось, как много в нем отозвалось». Дословно же это рабочая станция. Но что сие значит? Древняя машина на базе 486-го процессора, которая круглосуточно работает в качестве сетевого роутера? Вроде бы нет, обычное сетевое устройство. Может, Celeron 1200 на ядре Tualatin совместно с видеоадаптером NVIDIA 6800 GT, переделанным в Quadro FX? Тут уже вкрадываются сомнения, поскольку компьютер работает и выполняет свои задачи, связанные с обработкой изображений и трехмерной графикой. Как оценить критерии: где заканчивается обычный Desktop и начинается продвинутый Workstation?

Как бы банально это не звучало, но рабочая станция – компьютер, предназначенный для работы. Неужели любая машина, за которой можно работать или выполнять ежедневную рутину, может носить гордое имя рабочей станции? Ключевое слово здесь - «станция». Оно подразумевает широкую сферу применения данного устройства, как в отраслевой области, так и в плане досуга и развлечений. Именно объединение таких несовместимых понятий позволяет создавать нечто особенное, которое выходит за рамки серверных решений и расширяет границы настольного сегмента.

Немалую роль играет тот факт, что зачастую в рабочих станциях применяются серверные процессоры начального уровня. Это позволяет расширить рынок сбыта оных и не ограничивать пользователей при выборе платформы. Иными словами, производитель предоставляет пограничное решение между серверами начального уровня и персональными компьютерами, которое характеризуется высокой надежностью и отменными гарантийными обязательствами вкупе с высокой производительностью и поддержкой всех современных интерфейсов. На этом фоне сервера выглядят более консервативными.

Крупный производитель материнских плат – компания ASUS давно обзавелась серией продуктов, в названии которых фигурирует слово Workstation. При этом не стоит забывать, что она выпускает помимо настольной еще и серверную продукцию. Для платформы Intel LGA 2011 выпуск платы из серии WS был предсказуем, поскольку она больше других подходит на эту роль. И как вы уже догадались, героем данного обзора будет материнская плата ASUS P9X79 WS, которая должна стать эталоном в построении рабочих станций.

Материнская плата предоставлена на тестирование компанией Регард.

412x334  46 KB





Упаковка и комплектация

Так или иначе серия WorkStation представляется мне отдельной линейкой в модельном ряду ASUS, которая стремится быть востребованной в бизнес-сегменте. Однако по упаковке этого не скажешь. Да и цветовая палитра ничем не выделяет продукт из ряда родственных материнских плат. Разве что в качестве исключения используется специальный кожух – оболочка.

450x389  50 KB. Big one: 1000x865  191 KB

Стилистика оформления схожа с массовой продукцией компании. Все тот же черный фон и логотип компании в левом верхнем углу. Ниже приводится наименование модели, под ним расположились пять значков, символизирующие примененные технологии. Справа сгруппированы еще несколько иконок с различными логотипами. И наконец, в правом верхнем углу находится окружность с надписью 30% Graphics Boost и прямым указанием на поддержку технологии 4–Way SLI.

В этой оболочке лицевая часть является крышкой.

316x450  39 KB. Big one: 703x1000  157 KB

Под ней нет никакого окна, все место отдано под перечисление ключевых технических решений. Можно сказать, что описание продолжает уже начатый на лицевой части рассказ об технологических моментах, но уже в более развернутом виде.

450x387  53 KB. Big one: 1000x860  219 KB

Переворачиваем упаковку. В левом верхнем углу расположено наименование платы, ниже в нескольких предложениях описывается суть трех основных технологических решений: поддержка 4-Way SLI, два сетевых адаптера и возможность быстрой настройки SSD накопителя для кэширования обычного диска HDD. Справа нашлось место фотографии системной платы со сносками от стержневых элементов, а ниже приведена таблица с подробной спецификацией модели.

Если снять эту верхнюю оболочку, то под ней можно найти саму коробку, чье оформление полностью копирует лицевую и заднюю стороны внешней упаковки.





Заглянем внутрь.

450x212  24 KB. Big one: 1000x472  86 KB

Сверху, на картонном разделителе, выполняющем функции лотка, разложены информационные носители и аксессуары. Если его вытащить, то можно наконец-то увидеть саму плату, лежащую на картонной подстилке в антистатическом пакете. Какие-либо мягкие защитные элементы отсутствуют.

450x198  24 KB. Big one: 1000x441  102 KB

Среди информационных носителей можно найти следующее:

450x339  31 KB. Big one: 1000x754  114 KB

  • User Guide (руководство пользователя по материнской плате);
  • Quick Start Guide (руководство по установке);
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Наклейка.

Это обычный набор для любой материнской платы компании ASUS. Посмотрим теперь на прилагаемые аксессуары.

300x225  19 KB. Big one: 1000x751  128 KB 300x225  14 KB. Big one: 1000x751  94 KB

  • Шесть кабелей SATA 6 Гбит/с;
  • Два кабеля SATA 3 Гбит/с;
  • Один переходник питания MOLEX – 2х SATA;
  • Один длинный гибкий мостик SLI;
  • Мостик для 3-WAY SLI;
  • Мостик для 4-WAY SLI;
  • Задняя планка с COM портом;
  • Задняя планка с двумя портами USB 3.0 и одним eSATA;
  • Одна упаковка коннекторов для быстрого подключения Q-Connector;
  • Заглушка на заднюю панель.





Комплект хороший, под стать предназначению платы. Помимо всего самого необходимого есть две планки для задней панели, одна из которых с COM портом, а другая с двумя USB 3.0 и одним eSATA. Ну а с помощью комплектных мостиков (и при наличии соответствующих видеокарт) можно собрать практически любую конфигурацию SLI, вплоть до установки четырех графических ускорителей.

Дизайн и особенности платы

Плата соответствует стандарту ATX, ее габариты составляют 304.8 х 266.7 мм, что немного больше классических 305 х 244 мм. Качество изготовления не вызывает нареканий, это выражено в аккуратной пайке и ровном расположении элементов.

405x450  68 KB. Big one: 1350x1500  564 KB

Солидные размеры платы придают ей внушительный вид. Он облагорожен системой охлаждения, которая образует подобие вензеля по правому краю платы. Обращают на себя внимание шесть портов PCI-e x16 и восемь слотов DDR3.

Питание подается на плату посредством основного 24-х штырькового разъема и дополнительного 8-ми контактного. Кроме этого в верхнем правом углу есть еще один коннектор Molex, получивший название EZ-Plug. Он призван обеспечить дополнительное питание на интерфейсе PCI-e.

Модули памяти поделены на группы черного и голубого цветов.

300x110  14 KB. Big one: 1000x366  113 KB 300x110  14 KB. Big one: 1000x366  107 KB

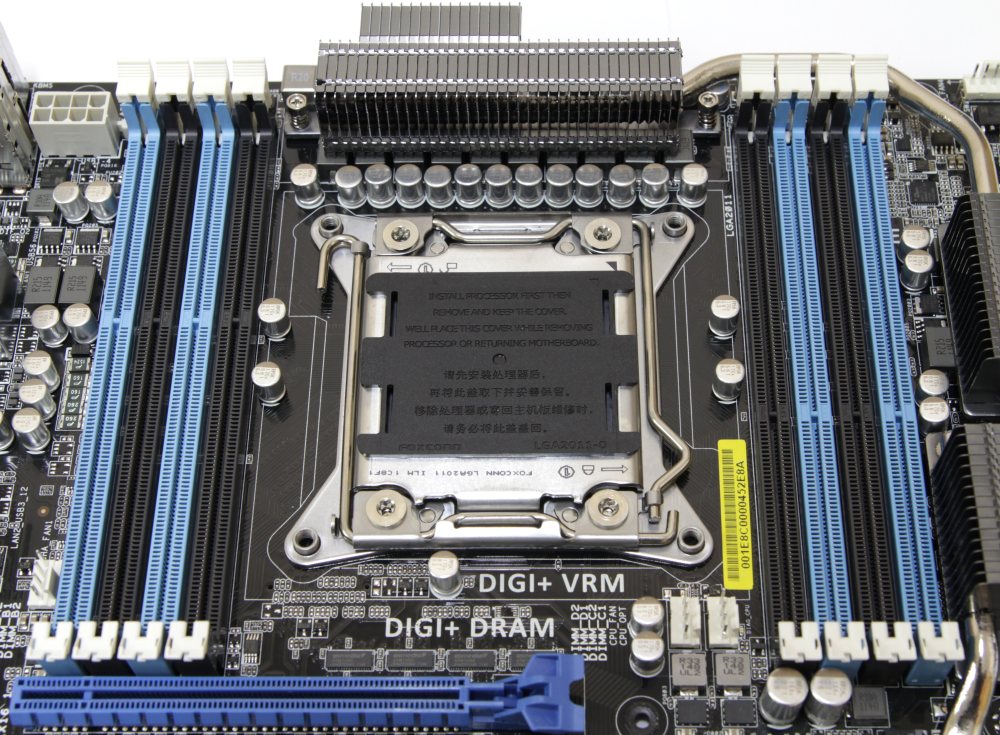

Они чередуют друг друга и расположены справа и слева от процессорного разъема.

450x331  52 KB. Big one: 1000x735  205 KB





Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) МГц со штатным напряжением 1.5 В. Разумеется, предусмотрена поддержка профилей XMP. Однако, для рабочей станции, на мой взгляд, была бы более актуальна возможность взаимодействия с модулями ECC и буферизацией. Максимальный допустимый объем составляет 64 Гбайта, что достигается путем установки восьми планок по 8 Гбайт каждая. Этот объем выглядит внушительным для любых приложений, актуальных для рабочей станции.

С одного конца слоты памяти оборудованы фиксаторами, а с другого защелками. Это не дань моде или стилистике оформления производителя, а насущная необходимость.

450x178  26 KB

На фото хорошо видно, что верхний разъем PCI-e x16 размещен вплотную к слотам памяти.

Питание процессора организовано по схеме 8+2 фазы.

450x172  27 KB. Big one: 1000x383  99 KB

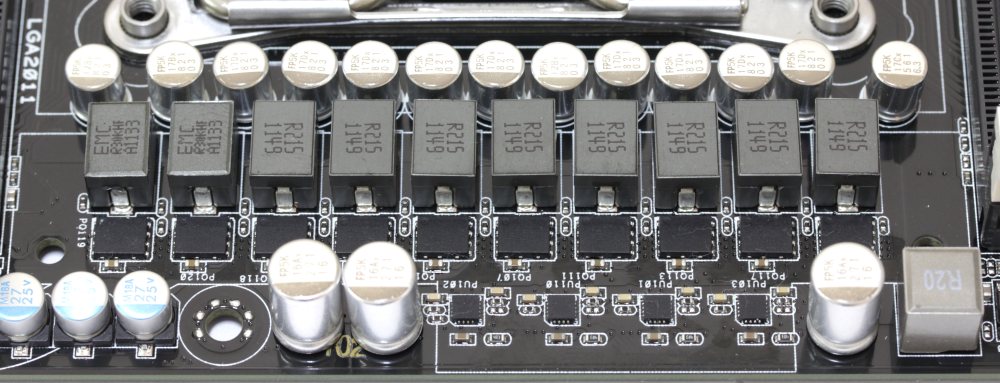

Хорошо видны транзисторы типа Low Rds(on), катушки индуктивности в ферритовых корпусах и твердотельные конденсаторы. Часть силовых элементов расположена на обратной стороне платы.

450x152  18 KB. Big one: 1000x337  68 KB

Это транзисторы фирмы ON Semiconductor с маркировкой 4901NF. Их отличительная особенность – это интегрированный диод Шоттки, который призван обеспечить меньшее падение напряжения при прямом включении.

В качестве основного ШИМ-контроллера используется микросхема с маркировкой ASP 10000C.

300x300  20 KB

Около транзисторов расположены четыре драйвера с маркировкой ASP0A13.

450x228  35 KB. Big one: 1000x506  134 KB

Еще одна такая микросхема распаяна рядом с основным ШИМ-контроллером.

На каждую четверку слотов памяти приходится по две фазы. Они представлены двумя независимыми ШИМ-контроллерами с маркировкой ASP1101, которые распаяны вблизи разъемов.

300x210  26 KB 300x210  20 KB

Транзисторы закрыты радиатором, который входит в состав общей системы отвода тепла.

300x200  18 KB. Big one: 1000x667  71 KB 300x200  18 KB. Big one: 1000x667  65 KB

В качестве термоинтерфейса применена светло-зеленая терморезинка. Крепление этого радиатора осуществляется с лицевой стороны двумя подпружиненными винтами.

450x198  8 KB

С обратной стороны находится алюминиевая пластинка с направляющими втулками. На ней также есть терморезинка, но здесь она серая. Эта пластинка накрывает оставшуюся часть транзисторов с обратной стороны. Вся система охлаждения выглядит следующим образом.

300x191  7 KB. Big one: 1000x638  49 KB 300x191  8 KB. Big one: 1000x638  45 KB

Две тепловые трубки, отходящие к теплорассеивателям чипсета и силовых элементов в верхней части платы, соединяются в одном маленьком радиаторе, пронизывая его в двух местах. Рядом с ним есть промежуточный радиатор, который следует по тепловой трубке сразу за транзисторным.

300x164  10 KB. Big one: 1000x547  63 KB 300x164  7 KB. Big one: 1000x547  50 KB

Эти два элемента отвода тепла несут скорее декоративную функцию, нежели действительно способствуют теплообмену.
