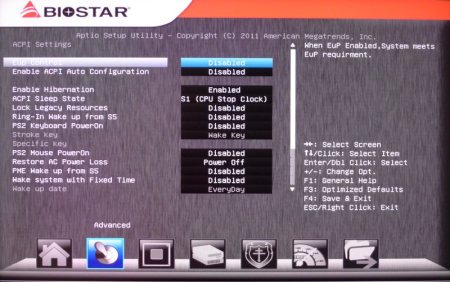

В этом окне настраиваются режимы энергосбережения и пробуждения от различных устройств.

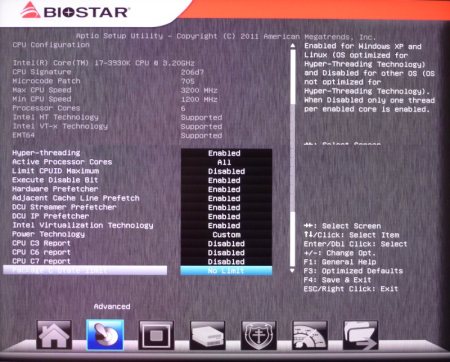

Следом идёт пункт CPU Configuration.
Приводится информация об установленном процессоре, и настраиваются режимы его работы, а также активируются используемые в нем технологии.
Затем следует ссылка SATA Configuration.
реклама
На этой странице осуществляются установки режимов работы накопителей, включаются/отключаются порты, в том числе контроллера Asmedia ASM1061.

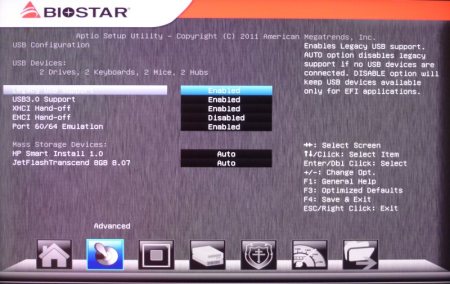

Далее - ссылка USB Configuration.
Как следует из названия, здесь настраиваются порты USB и режимы их работы.

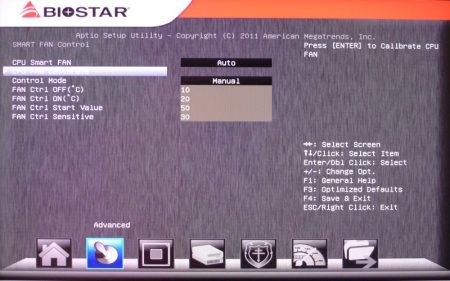

Затем идёт пункт SMART FAN Control.
В открывшемся окне настраиваются скорости вращения вентиляторов.
реклама

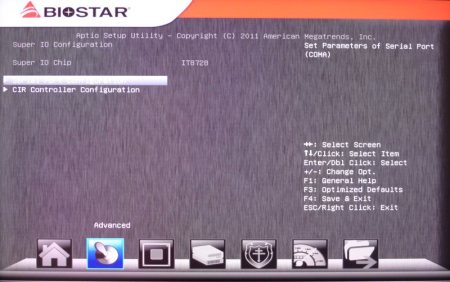

Предпоследней следует ссылка Super IO Configuration.
Здесь осуществляются установки инфракрасного и COM портов.

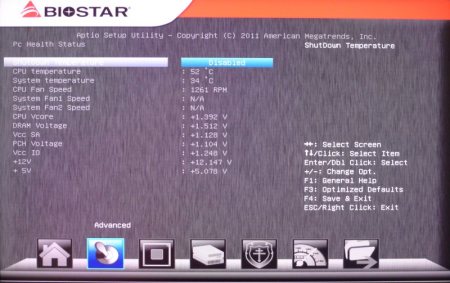

Замыкает меню пункт H/W Monitor.
На этой странице отображается информация о температурах на процессоре и датчике, расположенном на системной плате, напряжениях на некоторых компонентах и оборотах всех вентиляторов в системе.

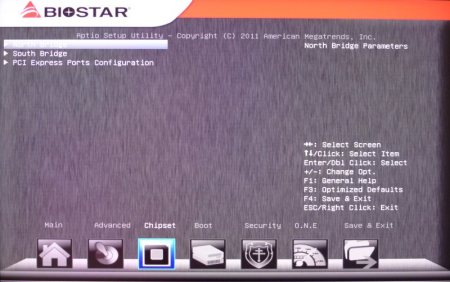

Следующая иконка внизу называется Chipset.

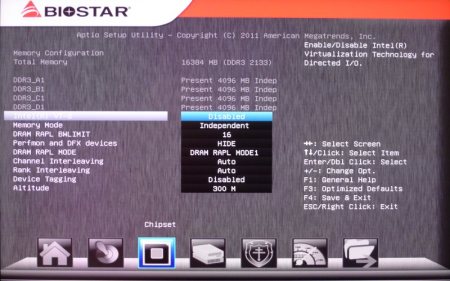

Здесь расположено три ссылки. Первой сверху идёт North Bridge.
На самом деле никакого северного моста нет, поскольку все его функции выполняют интегрированные в процессор различные контроллеры. На этой странице отображается информация об установленных модулях, осуществляются различные настройки контроллера памяти. Также здесь активируется технология Intel VT-d.

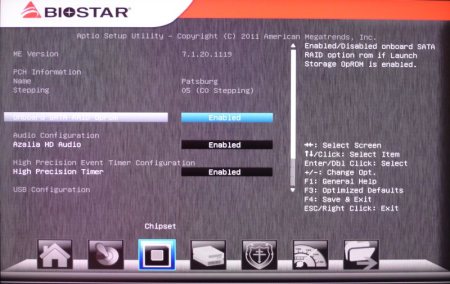

Далее следует ссылка South Bridge.
В открывшемся экране видна информация о версии ME, указаны данные о кодовом обозначении чипсета и его степпинге. Кроме этого активируются/деактивируются различные контроллеры, распаянные на плате и интегрированные в чипсет.

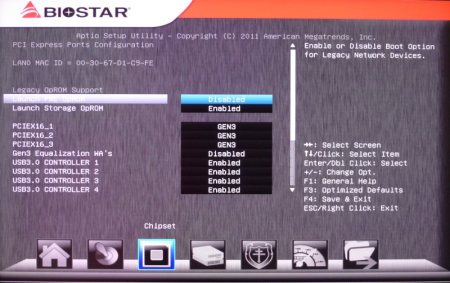

Самой последней идёт PCI Express Port Configuration.
реклама
Как видно из названия, речь идёт о настройке слотов PCI-e. Помимо этого здесь есть информация о MAC адресе сетевого адаптера и возможность включить/отключить каждый из четырёх USB 3.0 контроллеров.

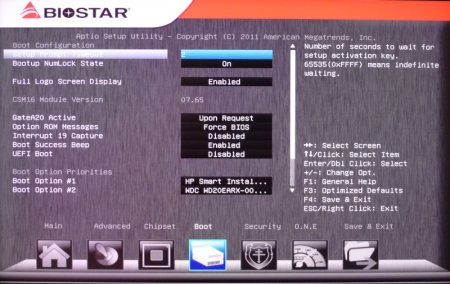

Следующий значок внизу называется Boot.
Этот раздел посвящён различным настройкам загрузки.

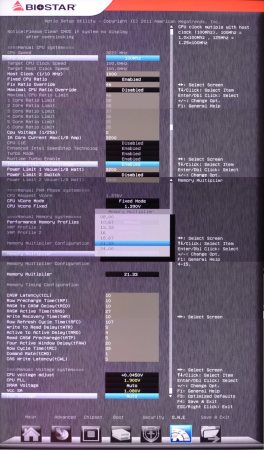

Далее следует значок Security, где устанавливаются пароли на доступ. После неё идёт посвящённый разгону раздел, который называется O.N.E..
Сверху отображается информация о текущих значениях частот процессора и шины. Далее производятся установки турбомножителя, шины BCLK. Ниже есть пункт CPU Vcore Fixed, позволяющий вручную задать напряжение на ЦП. Затем идёт раздел, отведенный настройкам памяти. Можно установить как частоту, так и её тайминги. Ещё ниже есть ряд пунктов, позволяющих изменять напряжения на различных компонентах. Настройки производятся в следующих интервалах:
- CPU Vcore Fixed (от 1.000 до 1.520 В с шагом 0.01 В);
- CPU voltage adjust (от +0.0000 до +0.0540 В с шагом 0.0225 В);
- CPU PLL Voltage (от 1.700 до 2.187 В с шагом 0.0125 В);
- DRAM Voltage (от 1.150 до 2.075 В с шагом 0.0125 В);
- Vcc SA (от 0.880 до 1.820 В с шагом 0.02 В);
- PCH Voltage (от 1.092 до 1.500 В с шагом 0.012 В);
- Vcc IO (от 1.044 до 1.308 В с шагом 0.012 В).

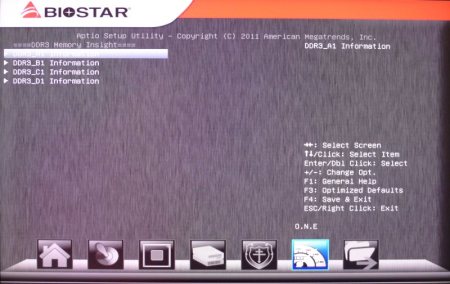

В самом низу есть ссылка Biostar Memory Insight.
Следует переход на страницу с четырьмя закладками, каждая из которых соответствует одному из слотов памяти. Нажав на одну из них, будет открыто ещё одно окно.

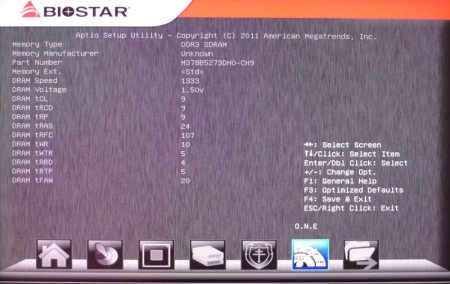

Здесь отображается информация из SPD модуля памяти.

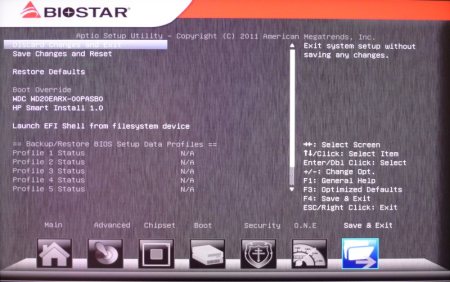

Последняя иконка в нижнем меню называется Save & Exit.
Кроме сохранения настроек и выхода, здесь есть информация о загрузочных устройствах и несколько профилей для конфигураций, которые можно сохранить и в дальнейшем загрузить.
Тестовый стенд
Тестирование материнской платы Biostar TPower X79 проводилось в составе следующей системы:
- Процессор: Intel Core i7-3930K (3200 МГц) степпинг C2;
- Кулер: Thermalright Silver Arrow;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: Biostar TPower X79, версия BIOS X79AE213;
- Память: 4 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
- Видеокарта: Sapphire HD 7970 (925/5500 МГц (ядро/память));
- Накопитель SSD: Intel 510 series 120 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт.
Испытание платы и разгон
После подготовки обзора ASUS P9X79 я приобрел небольшой опыт разгона на платформе Intel X79. Здесь мало что зависит от платы, скорее - от экземпляра процессора и его максимально возможной частоты работы при определённом напряжении, позволяющем избежать чрезмерно высоких температур в нагрузке. Таким было мое мнение, пока мне не довелось протестировать Biostar TPower X79. К моему удивлению, стендовому i7-3930K на данной материнской плате покорились 4600 МГц.
Для этого понадобилось только увеличить напряжение на нём до 1.37 B. Однако дальше возникла одна проблема. Частота процессора в нагрузке при любых настройках начинала плавать, его коэффициент просто опускался до 35, что в результате давало 3500 МГц. Естественно, местами это отразилось на результатах тестов.
Скорее всего, это программная проблема, которая может измениться в лучшую сторону после очередного обновления BIOS.
Память без каких-либо чудес заработала на частоте 2133 с таймингами 10-10-10-27-1Т. Разгон процессора по шине тоже не принёс рекордов, да и вообще потерял смысл на фоне провалов частоты в нагрузке. В итоге удалось добиться стабильной работы BCLK на частоте 130 МГц, дальше начинала сбоить видеокарта, а точнее - интерфейс PCI-e.
