Обзор и тестирование материнской платы Biostar TPower X79 (страница 2)
реклама

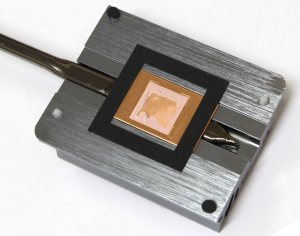

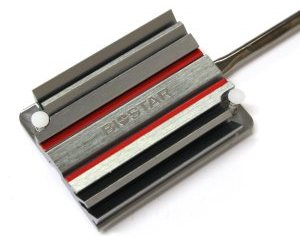

Все детали склеены между собой. Есть специальная рамка из мягкого материала и две ножки по углам, которые помогают избежать перекосов. В качестве термоинтерфейса используется розовая «терможвачка», а крепится радиатор при помощи подпружиненных пластиковых клипс.

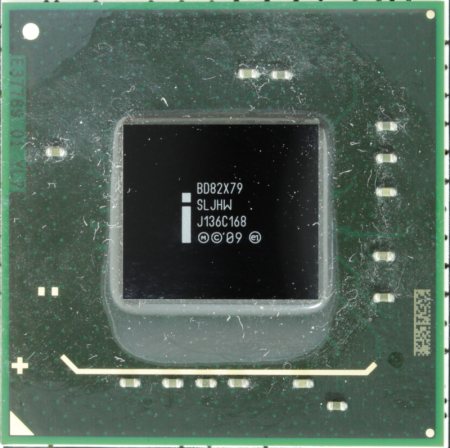

Под нижним радиатором можно обнаружить набор логики Intel X79.
На плате распаяно три слота PCI-e x16. Два из них красного цвета, самый нижний – белый.
реклама
Первые два полноскоростные, а последний ограничен на уровне x8. Работают они по формуле х16+х16+х8. Соответственно, получаются полноценные режимы SLI, CrossFireX, а также Quad SLI и Quad CrossFireX. Производитель заявляет о поддержке 3-WAY SLI, о чём сообщается на упаковке и сайте компании. Однако для его реализации надо преодолеть определенные трудности. Дело в том, что, во-первых, нужно найти такой нестандартный мостик, который в комплекте отсутствует или искать какие-то гибкие. Во-вторых, нижняя видеокарта при наличии большой системы охлаждения может выйти за пределы материнской платы, а это возможно не во всяком корпусе.
Кроме трёх слотов PCI-e x 16, есть два PCI-e x1 и один простой PCI. Для поддержки накопителей и приводов на плате предусмотрено четыре порта SATA 6 Гбит/с и три SATA II.

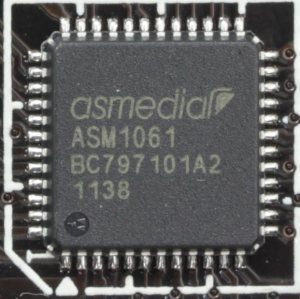

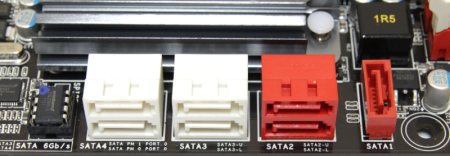

Первая четвёрка, белого цвета, представлена интегрированным в чипсет контроллером и отдельным, распаянным неподалёку Asmedia ASM1061.
Оставшиеся три разъёма красного цвета обеспечиваются набором логики, а четвёртый порт ушёл на заднюю панель в виде интерфейса eSATA.

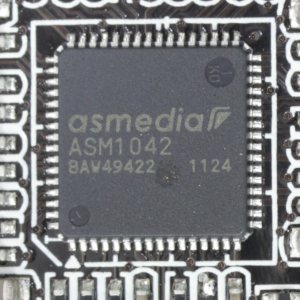

В чипсете интегрирован контроллер на четырнадцать портов USB 2.0. Однако на плате их гораздо меньше. По нижнему краю можно найти две колодки для подключения четырёх устройств и ещё два находятся на задней панели. В сумме получается всего шесть штук. Производитель решил сделать ставку на современный интерфейс USB 3.0. Для этого на плате распаяно целых четыре контроллера Asmedia ASM1042.
реклама
Одна колодка находится внизу рядом с обычными USB 2.0. Ещё шесть портов можно обнаружить на задней панели.

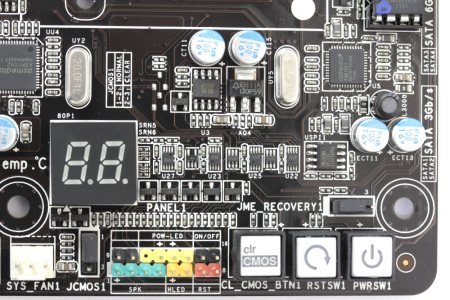

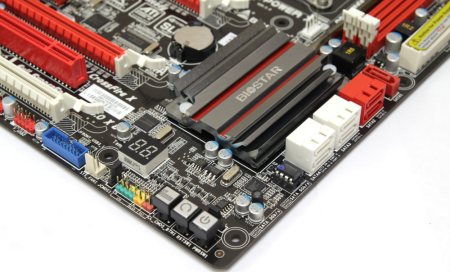

В правом нижнем углу находятся кнопки для управления платой. С их помощью производится включение, перезагрузка и сброс настроек BIOS.
Там же неподалёку нашлось место разъёму для подключения кнопок и индикаторов корпуса. Рядом с ним есть два джампера. Один из них позволяет обнулить BIOS или перевести плату в режим его восстановления с USB-накопителя.
Левее расположен двойной семисегментный индикатор для отображения загрузки POST-кодов. Выше по правому краю можно обнаружить микросхему BIOS.
В левом нижнем углу находится звуковой кодек, закрытый экраном из тонкого железа.

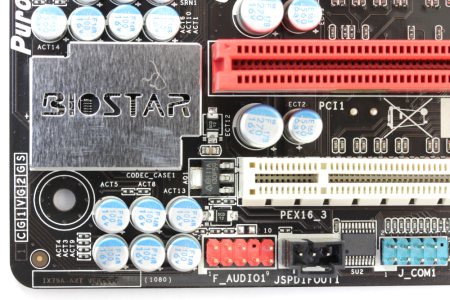

В нём проделано декоративное отверстие в виде логотипа компании. Сквозь эти прорези можно разглядеть надпись на микросхеме – Realtek ALC898. По нижнему краю платы находятся разъёмы передней аудиопанели и SPDIF Out. Правее распаяна колодка COM порта.

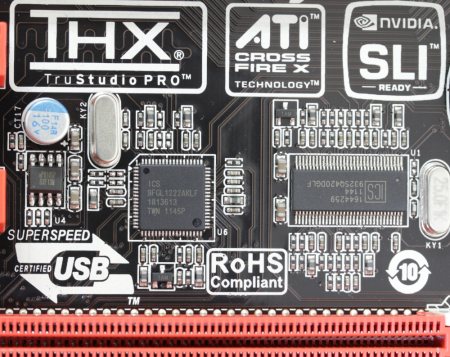

Между двумя верхними слотами PCI-e x16 находятся две микросхемы тактовых генераторов: ICS 9FGL 1222AKLF и ICS 1644259.
Выше их прямо на текстолите белой краской нанесены логотипы THX, SLI, CrossFire.

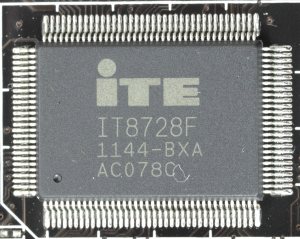

По левому краю платы распаяна микросхема ввода/вывода и системного мониторинга ITE IT8728F.

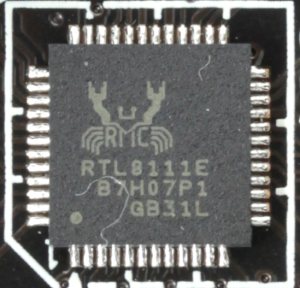

Выше её находится гигабитный сетевой адаптер Realtek RTL8111E.
реклама

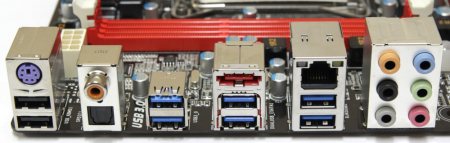

Посмотрим теперь на разъёмы, которые расположены на задней панели.
- Один разъём PS/2 для подключения клавиатуры;
- Два разъёма USB 2.0;
- Шесть разъёмов USB 3.0;
- Один порт eSATA;
- Один гигабитный сетевой разъём RJ-45;
- Шесть аудиоразъёмов типа minijack;
- Один оптический разъём S/PDIF Out;
- Один коаксиальный разъём S/PDIF Out.
Технические характеристики
Поддерживаемые процессоры | Core i7 второго поколения в исполнении Socket 2011 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel X79 Express |
Оперативная память | 4 x 240-pin DDR3 DIMM, четырёхканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон) |
Слоты расширения | 3 - PCIe 3.0 x16 (нижний в режиме x8) 2 - PCIe 3.0 x1 1 - PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, Quad SLI, 3WAY SLI (x16+x16+x8). |
Поддержка SATA/RAID | 2x SATA 6.0 Гбит/c порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/c порта – Asmadia ASM1061; RAID 0, 1; 4x SATA 3.0 Гбит/c порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD |
Поддержка IDE и eSATA | нет; 1x eSATA Intel X79 |
Сеть | 1х Realtek RTL8111E |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 2+4x USB 2.0 (Intel X79) |
USB 3.0 | 8x Asmedia ASM1042 |
IEEE-1394 | нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 2х8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура 2x USB 2.0/1.1 6х USB 3.0 1x eSATA 1x RJ45 1x optical S/PDIF Out 1x coaxial S/PDIF Out 6x 3.5 мм Jack |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS

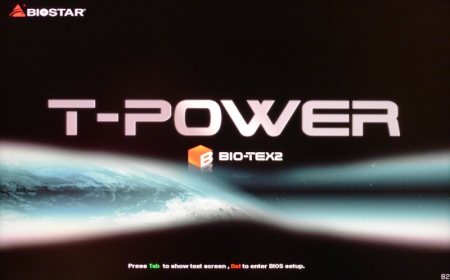

Включаем систему и видим приветствующую заставку.

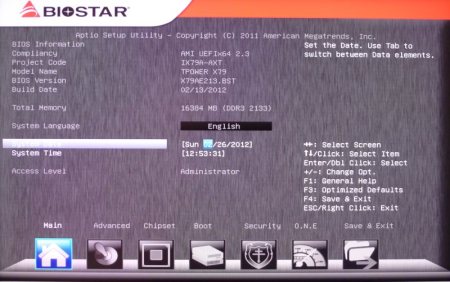

Нажимаем по традиции кнопку Del и переходим в меню настроек BIOS. Встречает нас цветная графическая оболочка. Пробежаться по меню можно, посмотрев видеоролик ниже.
Начальной страницей является Main. Её обозначает расположенная внизу иконка с домиком. Несколько значков в нижней части образуют основное меню, в котором каждый элемент отвечает за свой раздел.
На странице Main можно установить время, дату и выбрать язык; по умолчанию стоит английский.
Следующий значок, обозначающий то ли соску-пустышку, то ли какой-то неведомый инструмент, подписан сверху как Advanced.

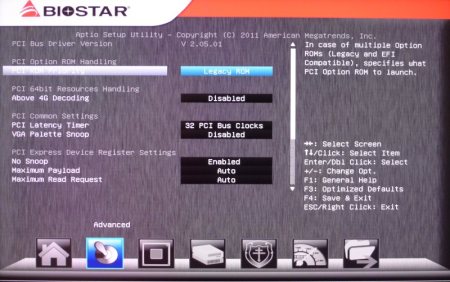

На этой странице находятся восемь ссылок на другие экраны настроек. Первой сверху следует PCI Subsystem Settings.
Здесь осуществляются настройки интерфейса PCI.
