Тестовый стенд

В тестируемом корпусе собиралась следующая система:

Особенности сборки

Системная плата в Lian Li PC-Z60 устанавливается на стандартные шестимиллиметровые в высоту стойки, вкручивающиеся в поддон. Производитель заранее устанавливает девять штук в положение, соответствующее «материнке» формата ATX (кроме этих, других стоек в комплекте нет). Кроме того, официально поддерживаются Micro-ATX и Mini-ITX. Жаль только, что промаркированы на поддоне только те самые девять используемых по умолчанию монтажных отверстий.

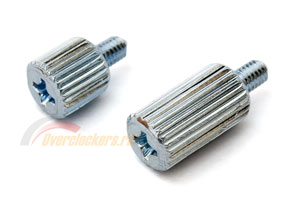

Но главное тут – то, при помощи чего предлагается крепить плату. В комплекте с корпусом поставляется девять специальных винтиков с накатанной головкой, которые можно вкручивать прямо руками: шесть пониже и три повыше – для «наиболее труднодоступных» мест.

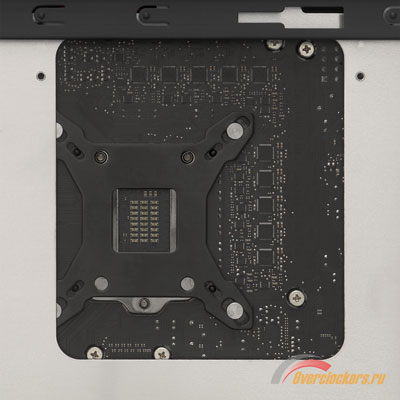

Причем в некоторых случаях действительно все из них можно будет закрутить без использования отвертки. Мне не удалось справиться только с одним, да и то лишь потому, что вырез в поддоне за процессорным разъемом в случае со стендовой Gigabyte GA-Z68X-UD7-B3 не позволял установить процессорный кулер прямо в корпусе – пришлось водружать плату на место вместе с крупным Thermalright Ultra-120 eXtreme, а он сильно ограничил доступ к одному из монтажных отверстий на ней. И вот здесь как раз выручила отвертка.

Установив «материнку», я сразу подключил корпусные шлейфы. Вырезы в поддоне для их вывода в основной отсек расположены удобно. На следующей фотографии обратите внимание на то, как удачно «протянулся» аудио-кабель к неудобно размещенному на Gigabyte GA-Z68X-UD7-B3 соответствующему разъему. Порадует многих пользователей и возможность подключить порты USB 3.0 к коннектору в нижней части платы.

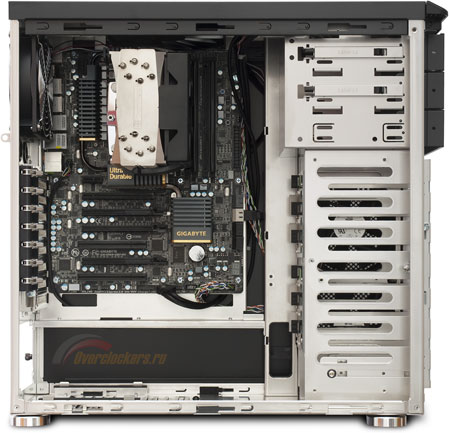

Что касается само́й «материнки», то ей в Lian Li PC-Z60 просторно лишь спереди и снизу. Сверху она практически упирается в вытяжную «стосороковку». Но проблемы могут возникнуть не с корпусным вентилятором, а с крупными системами охлаждения CPU: на платах с более высоко расположенным процессорным разъемом их если и можно будет установить, то только горизонтально.

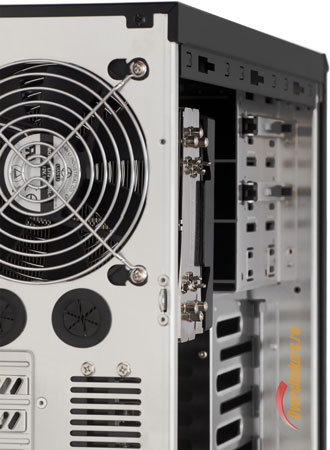

Есть ограничения в корпусе и на высоту кулеров. Почти 160-миллиметровый стендовый Thermalright Ultra-120 eXtreme не доставал до боковой стенки меньше сантиметра. А значит, башенные радиаторы выше 165 мм – не для Lian Li PC-Z60.

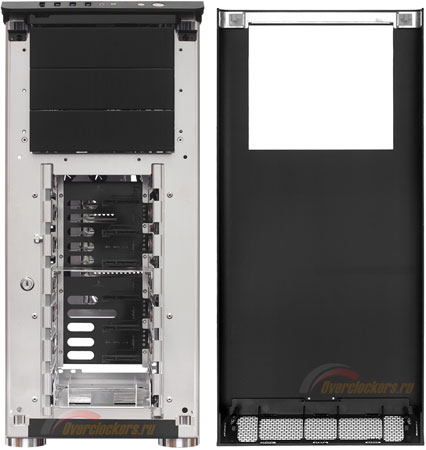

Переходим к установке жестких дисков. Для этого нужно первым делом демонтировать переднюю панель. К счастью, таким ужасом, как в случае с Zalman GS1200, данный процесс не оборачивается. Достаточно несильно потянуть «морду» на себя, и ее пластиковые фиксаторы легко выходят из своих пазов, освобождая панель.

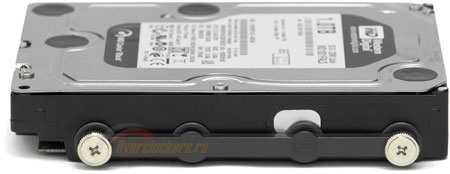

Далее нужно подготовить винчестеры. Прикручиваем к ним комплектные пластиковые направляющие (те самые, которые должны быть резиновыми). Для этого используются комплектные же винты с накатанной головкой (то есть отвертка не понадобится и здесь).

И можно задвигать жесткие диски в корзину.

Они в ней «сидят» достаточно плотно, не норовят вывалиться. Но при желании их можно дополнительно зафиксировать, причем сразу двумя способами:

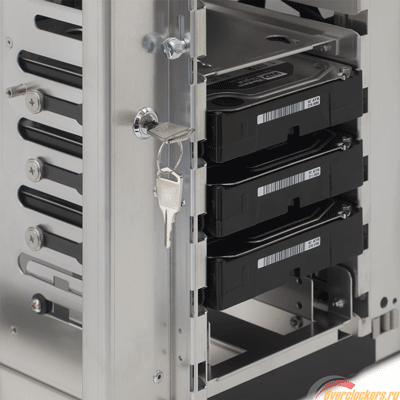

• Немного ослабив винт между корзинами, сдвинуть вверх планку, которая не позволит винчестерам «выехать» на своих направляющих вперед:

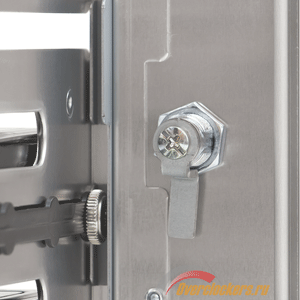

• А также при помощи комплектных ключей – заблокировать изнутри еще и ее, обезопасив жесткие диски не только от несчастных случаев, но и от вполне реальных злоумышленников:

Вроде звучит замороченно, но на деле все легко и просто.

В заключение добавлю, что расстояние между соседними винчестерами в довольно «дырявой» по бокам корзине – порядка сантиметра. У боковых вентиляторов не должно возникнуть проблем с обдувом HDD.

Далее разбираемся c при́водом. Заглушки пятидюймовых отсеков крепятся к шасси на защелках и тоже легко снимаются вручную.

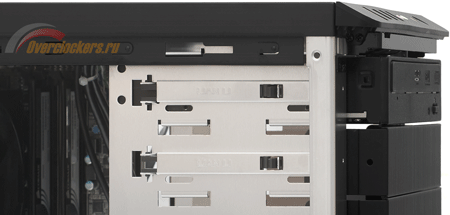

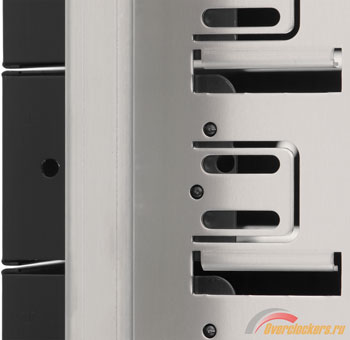

Прежде чем задвигать устройство в корпус, нужно открыть фиксатор. Отгибаем удерживающую его защелку и откидываем планку в сторону. А поместив в отсек при́вод, просто закрываем до щелчка – и все: устройство надежно зафиксировано:
