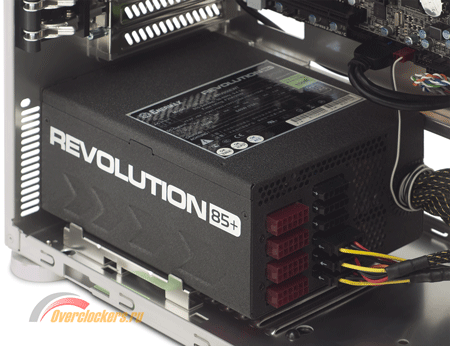

Еще проще проходит установка блока питания. Водрузив его на постамент в задней части днища, зацепляем комплектный фиксатор за вырезы в шасси с обеих сторон и поворачиваем ручку.
И фиксатор, и направляющие проклеены изнутри мягким эластичным материалом. К «голой» же задней панели блок питания можно притянуть стандартными винтами. Хотя производитель рекомендует делать это только перед транспортировкой собранной системы.

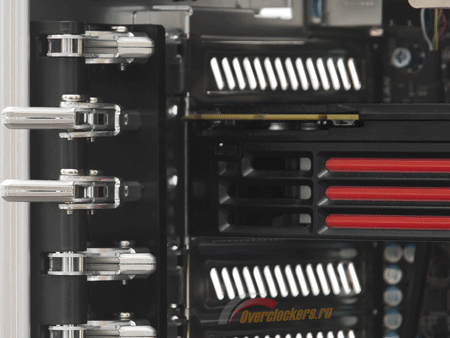

На очереди карты расширения. Здесь тоже используется безвинтовое крепление. По сравнению с PC-P50 металлические фиксаторы в PC-Z60 выглядят менее надежно, но на деле они отлично удерживают монтажную планку даже тяжелого двухслотового ускорителя.
При желании крепление можно снять и воспользоваться старыми добрыми винтиками.
реклама

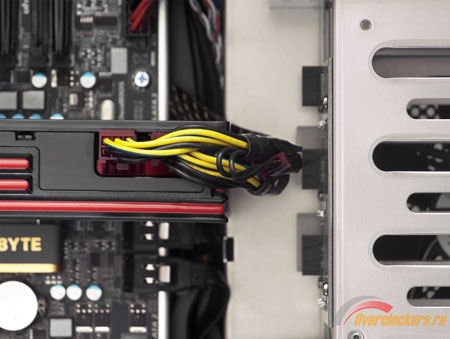

В новом корпусе Lian Li с комфортом разместятся самые длинные графические ускорители. Тут хватит ме́ста даже 310-миллиметровым «двухголовым» Radeon HD 5970 и 6990. Правда, с одним лишь исключением: отсек для жесткого диска напротив не должен быть задействован.
Впрочем, ничто не мешает снять плату для быстрой установки HDD и подключить их напрямую; в этом случае проблем не возникнет.
С более стандартными же картами не придется делать и этого: 270-миллиметровых Radeon HD 6970 и GeForce GTX 580, и даже на сантиметр более длинных GeForce GTX 590 упомянутые ограничения не касаются.

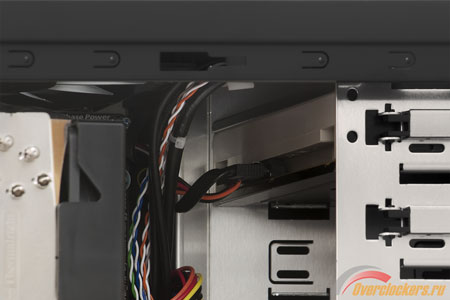

Достаточно в PC-Z60 ме́ста и для пятидюймовых устройств. 180-миллиметровый в глубину стендовый DVD±RW Pioneer даже не выступал за пределы своих направляющих. В корпусе поместятся самые длинные контейнеры для жестких дисков.
Просторно в нем и блоку питания. 190-миллиметровый стендовый Enermax Revolution 85+ от ближайшего препятствия отделяли добрые пятнадцать сантиметров:
реклама
Теперь, когда все компоненты на своих местах, осталось разобраться с проводами.

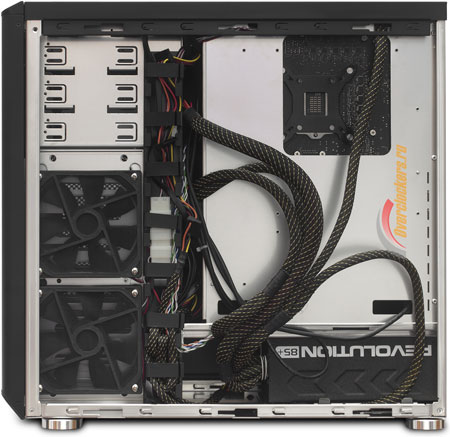

Бо́льшую часть из них действительно удалось проложить за поддоном. Там не так много ме́ста – порядка двух сантиметров – поэтому пригодился и пластиковый фиксатор: я забил его практически под завязку.

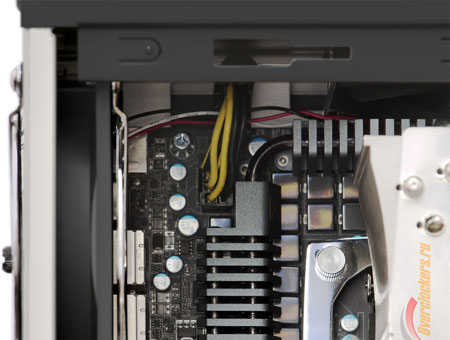

Но сложности возникли не только с равномерным раскладыванием толстых проводов за поддоном. Обнаружилось еще одно неприятное следствие недостатка пространства над материнской платой: отверстия для проводов сверху перекрываются отгибом верхней панели корпуса. Протащить туда крупный восьмиконтактный разъем процессорного питания (ATX12V) очень непросто.
Усложняет ситуацию то, что края всех отверстий в поддоне не завальцованы. Порезаться о мягкий алюминий вам вряд ли удастся. Но и просто протаскивать провода через отверстия с негладкими краями не слишком приятно.
Можно, конечно, снять крышку, открутив четыре удерживающих ее винта. Но когда я уже почти был готов это сделать, коннектор все-таки пропихнулся куда надо. По сравнению с этим его подключение в тесном закутке между процессорным кулером, задним вентилятором и верхней панелью уже показалось простым.

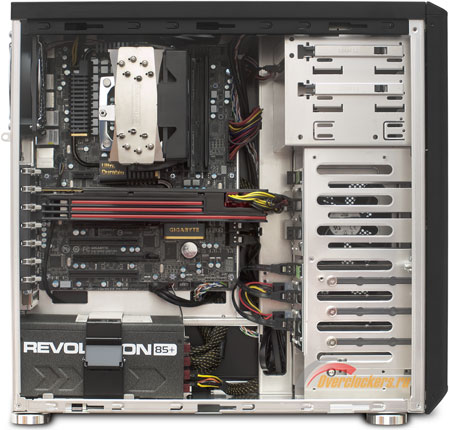

Тем не менее, суммарно сборка тестовой конфигурации Lian Li PC-Z60 заняла совсем немного времени. А сама система в итоге получилась очень аккуратной. Причем, как с одной:

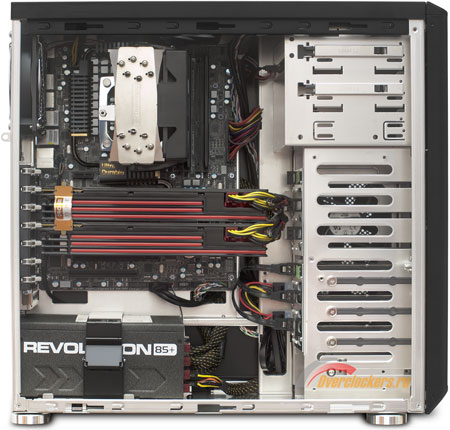

Так и с двумя видеокартами Radeon HD 6950 @ 6970:
Впрочем, за сплошной боковой стенкой это не так важно (:
На этом система собрана и готова к тестированию. Но прежде чем к нему перейти, попробуем обобщить наши сведения о системе охлаждения корпуса.
