Система охлаждения корпуса

В Lian Li PC-Z60 всего четыре посадочных места для вентиляторов, и все они заняты. Поставку воздуха в корпус обеспечивают две «стодвадцатки», установленные в его передней нижней части за боковой панелью (по умолчанию – правой, но можно их переставить и налево). Они же отвечают за охлаждение жестких дисков.

Выдувается воздух сзади и сверху. На обеих этих гранях корпуса присутствует по «вертушке». Рядом с I/O-панелью материнской платы располагается 120-, а под крышкой прячется 140-миллиметровая.

Все вентиляторы оснащаются стандартными трехконтактными разъемами для подключения к материнской плате и дополнительно снабжены переходниками на четырехштырьковые разъемы блока питания. Переходники «сквозные», так что при желании все «вертушки» можно подключить к одному molex-у.

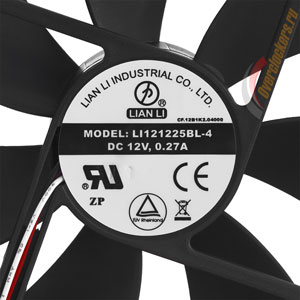

Каждая из трех одинаковых черных семилопастных «стодвадцаток» промаркирована как LI121225BL-4, при подключении к 12 В должна потреблять не более 3.24 Вт (0.27 А) и крутиться со скоростью 1400 оборотов в минуту.

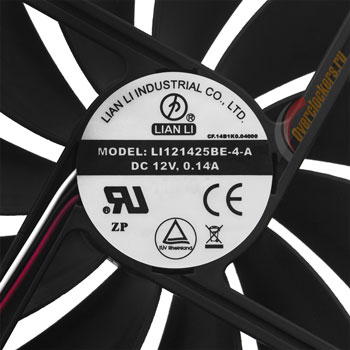

Уже из наклейки с маркировкой на такой же черной, но уже одиннадцатилопастной «стосороковке» понятно, что ее характеристики скромнее: потребление не превышает 1.68 Вт (0.14 А по линии 12 В), а штатная скорость вращения – всего 1000 RPM. Вряд ли расход у большой «вертушки» при этом будет больше, чем у ее 120-миллиметровых товарок.

Это хорошо с точки зрения защиты от пыли. Все «официальные воздухозаборники» Lian Li PC-Z60 оснащены фильтрами, а ничего «лишнего» из других «дырок» вытяжные вентиляторы при небольшом преобладании в корпусе вдува над выдувом засасывать не должны.

Правда, установка блока питания «вертушкой» вверх или появление в корпусе видеокарты, напрямую выдувающей отработанный ее системой охлаждения воздух наружу, может нарушить этот хрупкий баланс. Но и такая защита от пыли – лучше, чем то, что может предложить пользователю абсолютное большинство компьютерных корпусов на рынке.

Плюс ко всему в Lian Li PC-Z60 фильтры легко снимаются и моются.

Плоха же большая разница в скоростях вращения «стодвадцаток» и «стосороковки» тем, что шум последней при этом будет просто «теряться» на фоне остальных. Ее скорость вращения (и, соответственно, производительность) вполне можно было увеличить без заметного ухудшения акустической эргономики корпуса.

Разогнать 140-миллиметровый вентилятор быстрее штатных 1000 оборотов в минуту у пользователя вряд ли получится. А вот замедлить 120-миллиметровые с их 1400 RPM ничего не мешает. Я попытался найти «оптимальный» режим работы системы охлаждения корпуса и протестировал его систему охлаждения не только в «стоке», но и в нем.

Прежде, чем перейти к результатам испытаний, необходимо сказать пару слов о методике.

Инструментарий

Методика тестирования

Уровень шума и эффективность системы охлаждения Lian Li PC-Z60 оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 7 Ultimate. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).

Охлаждение

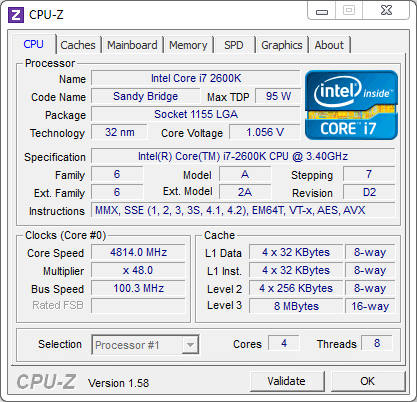

Процессор Intel Core i7-2600K был разогнан до 4800 МГц путем повышения коэффициента умножения до значения 48. При этом его напряжение пришлось увеличить до 1.40 В (CPU-Z даже в последней версии 1.58 не научился правильно считывать вольтаж процессоров семейства Sandy Bridge на материнских платах Gigabyte, на выдаваемое им значение просьба не обращать внимания).

Прогревался он с помощью LinX 0.6.4 (2048 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).

За мониторинг состояния центрального процессора отвечали утилиты RealTemp (температура), Gigabyte Easy Tune 6 (напряжение). Во всех случаях на графиках – температура самого горячего ядра.

Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–24–2T.

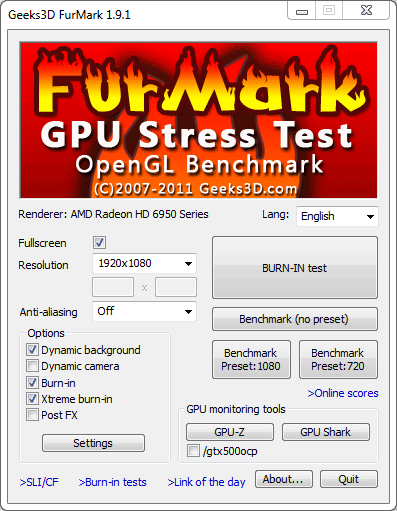

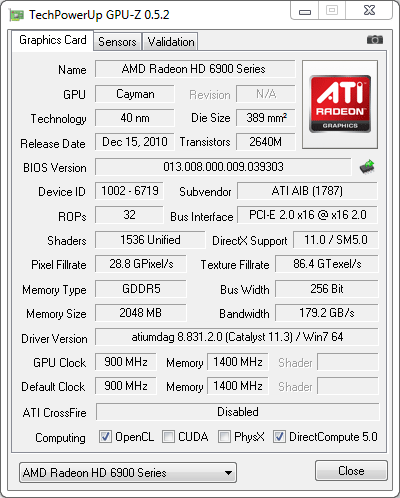

Разгон видеокарт осуществлялся под штатной системой охлаждения и составил скромные 900 и 1400 МГц по чипу и памяти соответственно. Для их разогрева использовалась утилита FurMark версии 1.9.1 со следующими настройками:

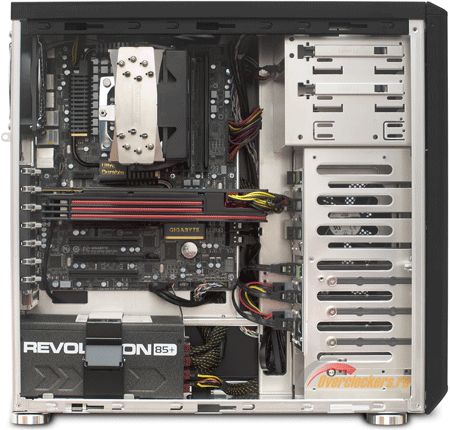

Фиксация показателей температур GPU производилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений). Напомню, что Lian Li PC-Z60 тестировался в конфигурации с одной и двумя референсными видеокартами Radeon HD 6950 @ 6970:

Системы охлаждения ускорителей работали в штатном автоматическом режиме. Поэтому на графиках также указаны доли от максимальной скорости вращения их турбин.

Винчестеры нагружались в тесте «Access Time» пакета IOMeter. На графиках представлен тот жесткий диск, что прогрелся до наибольшей температуры.

Температура в помещении в ходе всего тестирования поддерживалась в интервале 25–26 градусов Цельсия.

Корпус тестировался в двух режимах работы:

• Штатном («Stock» на графиках): 120-мм вентиляторы крутятся на 1400 RPM, 140-мм – 1000 RPM, а также
• Оптимальном («Optimal») с точки зрения шума при сохранении штатных оборотов «стосороковки». При этом «стодвадцатки», оказалось необходимо замедлить примерно до 1200 RPM.

Шум

Для проверки акустических параметров система в Lian Li PC-Z60 и на открытом стенде запускалась в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.

Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины одного (!) референсного Radeon HD 6950 во время тестирования фиксировалась на минимальном доступном уровне – 20% (около 1000 оборотов в минуту).

Измерения производились с расстояния 0.3 м, 1.0 м и 3.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.

Результаты тестирования

Шум

Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:

Корпус сложно назвать чересчур шумным даже в штатном режиме. Любители тишины, разумеется, будут недовольны, но большинство пользователей наверняка устроит уровень издаваемого им шума.

Если же замедлить 120-миллиметровые вентиляторы до 1200 оборотов в минуту, то ситуация еще более улучшается. «Вертушки» у Lian Li неплохие, какие-либо заметные артефакты в их «звучании» отсутствуют, для своих 1200 и 1000 RPM они шумят вполне терпимо. В этом режиме я бы даже не побоялся назвать PC-Z60 тихим корпусом.

Главное, чтобы эффективность системы охлаждения не слишком пострадала от такого замедления трех из четырех вентиляторов. Все-таки перед нами не «весь в сеточку» огромный игровой корпус, а обычный «сплошной ящик».

Давайте посмотрим, как его система охлаждения справляется со своими прямыми обязанностями:

Охлаждение

Для начала в конфигурации с одной видеокартой Radeon HD 6950 @ 6970:

Вот это сюрприз! Во всех тестах корпус уверенно обходит открытый стенд, обеспечивая всем основным компонентам лучшие температурные режимы: процессору – на три градуса, видеокарте – на шесть (при заметно меньших оборотах ее турбины), жестким дискам – на все семь.

И, главное, замедление 120-миллиметровых вентиляторов сказывается на них лишь минимально.

Мне встречались большие игровые корпуса (раз, два), которые при гораздо большем уровне шума не могли заметно опередить открытый стенд. А тут – обычный закрытый ящик.

Но, прежде чем поздравлять инженеров Lian Li с очередным успехом, давайте попробуем усложнить тестируемому корпусу задачу – посмотрим, как на температурных режимах основных компонентов скажется появление в системе второго Radeon HD 6950 @ 6970:

Если бы корпус удержал те же отрывы от открытого стенда, это было бы чудом. И ему почти удалось его сотворить: в штатном режиме, с более скоростными «стодвадцатками», выигрыш PC-Z60 практически не уменьшился. Но в «оптимальном» преимущество нашего героя все-таки сократилось.

Впрочем, открытый стенд все равно побежден. А это значит, что протестированный корпус и в тихом режиме прекрасно справится с охлаждением даже очень горячих конфигураций. Для обычных размеров закрытого ящика результат просто отличный.
