Экстремальный разгон видеокарты ASUS HD 6950 Direct CUII

Оглавление

Вступление

Оверклокеров всего мира принято делить на глобальщиков и хардварщиков. Первые, как вытекает из названия, нацелены на покорение глобальных результатов, попадающих в пятерку в мире. Таких энтузиастов, готовых тратить тысячи долларов в месяц на покупку отборных семплов процессоров и видеокарт, совсем мало. Большинство из нынешнего списка лидеров либо сами работают в компаниях производителях железа, либо имеют серьезную вендорскую поддержку. Поддерживать свой профиль на вершине рейтинга очень сложно и требует по сегодняшний меркам, как минимум наличия двух процессоров (Intel Core i7-2600K и Intel Core i7-990X), а также разнообразия среди видеокарт (пара Radeon HD 6990, четыре GeForce GTX580 и четырех Radeon HD5870).

От общей стоимости такого комплекта железа в придачу с несколькими топовыми материнскими платами, блоками питания и комплектами оперативной памяти у многих волосы встанут дыбом, но в погоне за рекордами даже такие цифры не останавливают энтузиастов. Но основную массу оверклокеров составляют железячники, которые на «свои кровные» на барахолках и реже в магазинах покупают видеокарты или процессоры, чтобы добиться лидерства именно среди данной модели. Таких большинство и для них оверклокинг по-настоящему хобби.

К покупке той или иной железки они подходят достаточно тщательно, ведь именно на ней (а не выбирая из кучи производителей и образцов) предстоит перебить результаты других соперников. Ещё одним из важных факторов при покупке для большинства является возможность поднятия напряжение на графическом ядре софтовым методом без применения аппаратных вмешательств, что позволяет в разы увеличить шансы на успешную сдачу в гарантию. Я не хочу заниматься пиаром магазинов, где отличные гарантийные отделы, но дам подсказку, что некогда два сегодняшних известных компьютерных магазина составляли единое цело. Если на видеокарте винты, не покрашены краской, а механических повреждений на плате нет, то карту у вас там однозначно примут по гарантии, а в течение малого срока с момента покупки без проблем вернут деньги.

Как вы уже поняли из названия, речь сегодня пойдет об ASUS HD 6950 Direct CUII. Среди представителей Radeon HD 6950 графический адаптер в исполнении ASUS как нельзя лучше удовлетворяет всем вышеописанным требованиям. Поэтому именно она и была выбрана в качестве испытуемой для экспериментов с жидким азотом.

Упаковка и комплектация

Видеокарта ASUS HD 6950 Direct CUII поставляется в большой картонной коробке. Дизайн коробки стандартен для всех видеокарт ASUS (за исключением ROG серии), отличаясь зеленым фоном для видеокарт на базе GPU NVIDIA и красно-оранжевым – для GPU AMD Radeon. В нашем случае на лицевой стороне коробке помимо приставки к Direct CUII красуется логотип, гласящий о том, что используемая система охлаждения эффективнее на 20%.

450x280  30 KB. Big one: 1500x932  140 KB

На обратной стороне место на коробке отведено под четыре иконки. Первая повторяет лицевую надпись о преимуществе в системе охлаждения. Вторая гласит, что используемые элементы отвечают лозунгу: «Быстрее, выше, сильнее». Третья и четвертая рассказывают о возможности подключения сразу шести мониторов при помощи шести видеовыходов.





450x268  30 KB. Big one: 1500x893  165 KB

Комплект поставки включает в себя следующее:

450x414  33 KB. Big one: 1500x1379  165 KB
  • диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • переходник питания 2х 4-pin Molex <-> 6-pin PCI-E;
  • мостик CrossFire;
  • переходник HDMI <-> DVI.

Конечно, комплект поставки многообразием не блещет, но хотя переходник с DVI на D-Sub положить можно было бы. Ведь ещё далеко не у всех мониторы имеют HDMI или DVI.

Технические характеристики

Технические характеристики ASUS HD6950 Direct CUII практически полностью соответствуют референсному аналогу AMD, а вот габариты адаптера по длине и ширине выросли из-за фирменной системы охлаждения. Символические 10 МГц разницы по ядру дают небольшую фору нереференсной Direct CUII.

Название видеокарты
ASUS HD6950 Direct CUII
Кодовое имя ядра
Cayman Pro
Техпроцесс, нм
40
Размер ядер, мм2
389
Количество транзисторов, млн шт.
264
Частота ядра 2D, МГц
150
Частота ядра 3D, МГц
810
Напряжение на ядре 2D, В
0,9
Напряжение на ядре 3D, В
1,100
Число шейдеров, шт. (PS)
1408
Число блоков растеризации, шт. (ROP)
32
Число текстурных блоков, шт. (TMU)
96
Максимальная скорость закраски, Гпик/сек
25,9
Максимальная скорость выборки текстур, Гтекс/сек
71,3
Версия пиксельных/вертексных шейдеров
5.0/5.0
Тип памяти
GDDR5
Эффективная частота памяти 2D, МГц
300
Эффективная частота памяти 3D, МГц
5000
Напряжение на памяти 2D, B
1,6
Напряжение на памяти 3D, B
1,6
Объём памяти, Мбайт
2048
Шина памяти, бит
256
Пропускная способность памяти, Гбайт/сек
160
Потребляемая мощность 2D, Ватт
20
Потребляемая мощность 3D, Ватт
250
Crossfire
да
Размер карты, ДxШxВ, мм
290x60x110

Дизайн PCB и система питания

C лицевой стороны видеокарты серии Direct CUII топового сегмента совершенно не отличаются друг от друга, благодаря фирменной системе охлаждения.

450x212  24 KB. Big one: 1500x705  107 KB





А вот обратная сторона уже позволяет заявить о производители. Видеокарты на базе NVIDIA GeForce в исполнении Direct CUII имеют пластины, скрывающие заднюю сторону печатной платы.

450x210  27 KB. Big one: 1500x701  141 KB

Наружу выведены два порта DVI и четыре DisplayPort.

450x292  27 KB. Big one: 1500x972  111 KB

Размеры печатной платы сохранили референсные габариты: 265 мм в длину и 110 мм в высоту. Ширина видеокарты относительно референса выросли на треть, и составляют 60 мм. Если отличий от печатной платы эталонного образца достаточно много, и они заключаются и в использовании других дросселей и и более качественных твердотельных конденсаторов, то отличий от старшей версии HD 6970 Direct CUII можно сосчитать по пальцам. В итоге можно не досчитаться нескольких дросслей и конденсаторов, что по сути и составляет помимо самого GPU ценовую разницу между топовыми представителями одночипового семейства AMD.

450x200  28 KB. Big one: 1500x668  164 KB

Обратная сторона видеокарты не примечательна для оверклокеров какими-либо интересностями, грамотная компоновка элементов позволила разместить практически все на лицевой стороне.

450x201  28 KB. Big one: 1500x670  155 KB

На видеокарту установлен графический процессор AMD Cayman Pro, выпущенный на пятидесятой неделе 2010 года. Как и на всех видеокартах серии Direct CUII рамка вокруг графического ядра проклеена герметиком. Правда после экстремального разгона этот герметик легко отваливается вместе с худужественным ластиком eraser, используемым для изоляции печатной платы.

450x449  47 KB. Big one: 1500x1496  242 KB





Микросхемы памяти перекочевали с референсной PCB – Hynix H5GQ2H24MFR-ROC. В сочетании с доработанной системой питания данные микросхемы памяти способны на частоты выше 1500 МГц при использовании в качестве охлаждения жидкого азота. Но с падением температуры данные микросхемы быстро теряют работоспособность. А на версиях Radeon HD 6970 данная проблема не так заметна из-за раннего колдбага GPU (потери работоспособности) при темперутурах уже -20-40 градусов по Цельсию.

450x327  35 KB. Big one: 1500x1090  262 KB

Для усиления системы питания видеокарты относительно референсного дизайна используются дроссели SAP – Super Alloy Power. В отличии от ASUS HD 6970 Direct CUII число дросселей сократилось на два, но значительно на оверклокерском потенциале это вряд ли скажется, так как даже в нынешнем виде система питания получается достаточно сильной.

433x450  49 KB. Big one: 1443x1500  252 KB

Встречаемый ранее контроллер напряжения на GPU производства SHE с маркировкой ASP0907 на ASUS HD 6970 Direct CUII и ASUS GeForce GTX 580 Direct CUII также присутствует и на версии HD 6950.

450x311  40 KB. Big one: 1500x1035  176 KB

Система питания памяти имеет две фазы.

450x354  43 KB. Big one: 1500x1181  196 KB

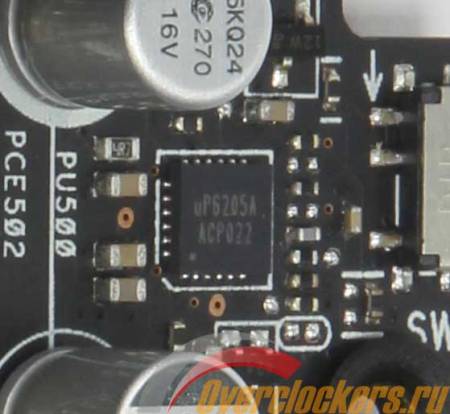

А за питание отвечает уже ставший стандартным для многих видеокарт контроллер uP6205.

1500x1181  32 KB. Big one: 1500x1181  29 KB





Дополнительное питание на видеокарту обеспечивается с помощью двух разъемов PCI Express – 6-pin и 8-pin.

450x300  22 KB. Big one: 1500x1000  82 KB

Система охлаждения

Система охлаждения ASUS Direct CUII повторяет полностью обликом и конструкцией своих топовых собратьев в лице ASUS HD 6970 Direct CUII и ASUS GeForce GTX 580 Direct CUII. C лицевой стороны система охлаждения представлена парой вентиляторов, в то время как референсы AMD из поколения в поколение используют турбинную систему охлаждения. Фирменные три красные полосы проходят вдоль всей системы охлаждения.

450x188  22 KB. Big one: 1500x627  88 KB

Вот что мне по-настоящему нравится в системе охлаждения Direct CUII, так это легкость и простота в съеме и установке. Сам радиатор крепится к печатной плате всего на четырех подпружиненных винтах, поэтому процесс деинсталляции занимает всего минуту.

450x196  25 KB. Big one: 1500x654  117 KB

Избавившись ещё от четырех винтов, мы получаем доступ к самому радиатору, выполненному из алюминия. При чистки радиатора от пыли такой тип крепления радиатора не вызывет никаких трудностей.

450x219  23 KB. Big one: 1500x731  121 KB

Процесс отвода тепла от графического процессора выполнен при использовании технологии прямого контакта, когда сами тепловые трубки непосредственно контактируют с GPU. Правда, из-за особенностей расположения ядер AMD под углом в 45 градусов относительно вертикальной оси только одна тепловая трубка имеет полноценный контакт с ядром, а двум другим остаются совсем крохотные уголки GPU.

450x224  23 KB. Big one: 1500x745  130 KB

Из-за особенностей конструкции системы охлаждения узнать имя настоящего производителя вентиляторов и точную их маркировку не представляется возможным.

300x133  15 KB. Big one: 1500x662  89 KB 300x133  17 KB. Big one: 1500x708  96 KB

Тестовая конфигурация

Для тестирования видеокарты были использованы следующие комплектующие:

  • Процессоры:
    • Intel Core i7-2600K, 3400 МГц;
    • Intel Core i7-990X, 3470 МГц;
  • Система охлаждения Intel CPU Box Extreme Cooler, LGA1156;
  • Термоспаста Gelid Solutions GC-Extreme;
  • Материнские платы:
    • ASUS Maximus IV Exteme (BIOS 1902);
    • ASUS Rampage III Black Edition (BIOS 0504)
  • Оперативная память Corsair Dominator GTX2 8-8-8-24 1,65 В 3x2048 Мбайт;
  • Накопитель Seagate Momentus XT, 500 Гбайт, SATA 3 Гбит/с;
  • Блок питания Corsair AX1200, 1200 Ватт;
  • Операционная система Windows 7 Ultimate SP1;
  • Медный стакан для процессора SF3D Inflection LN2 Pot;
  • Медный стакан для видеокарты k|ngp|n cooling Fat 9.0 LN2 Pot;
  • Термометр Fluke 54II;
  • Мультиметр Fluke 28II.

Уровень шума

Использование турбинного охлаждения оправдано только хорошими показателями температуры при максимальной скорости вращения турбины, но уровень шума, создаваемый турбиной становится просто невыносимым. Для любителей тишины и низкий температур ASUS предложила свою систему охлаждения – ASUS Direct CUII. Если по эффективности спорить с турбиной сложно, то вот по уровню шума Direct CUII выглядит несколько увереннее.

Замеры уровня шума выполнялись шумомером Testo 815, расположенном на расстоянии 50 см от вентилятора видеокарты. Минимальные скорость вращения вентилятора системы охлаждения ASUS HD 6950 Direct CUII составляет 1470 оборотов в минуту, что в процентном соотношении составляет 25%. Уровень шума измерялся с шагом вращения вентилятора 10%, максимально можно установить скорость 100%. Изменение скорости вращения вентилятора осуществлялось с помощью утилиты MSI Afterburner. Уровень шума в комнате на момент замера составлял 26 дБ.

450x250  17 KB. Big one: 742x412  18 KB

Уровень шума в простое составил 29,7 дБ. На слух видеокарта HD 6950 Direct CUII практически бесшумна, но уже после 40% скорости вращения вентиляторов шум от системы охлаждения становится заметным, но тем не менее до порога в 40-45 дБ он мой слух вообще не раздражает. А вот уже после 60% скорости вентиляторов шум начинает переваливать за 47 дБ и на 100% отметке достигает 54,9 дБ. Для краткосрочной работы на 100% нервов хватит на несколько часов, но о постоянной работе при таком уровне шума не может быть и речи. Но в любом случае, если сравнивать турбинную систему охлаждения, то на 100% и её 5000 оборотов 55 дБ и пара вентиляторов на 3400 оборотов в минуту кажутся совсем невинными. В очередной раз признаю превосходство альтернативной версии системы охлаждения от ASUS.
