Но все описанные «нюансы» – просто ничто по сравнению с установкой в корпус пятидюймовых устройств. А точнее, с демонтажем заглушек соответствующих слотов.
Вот как это делается:

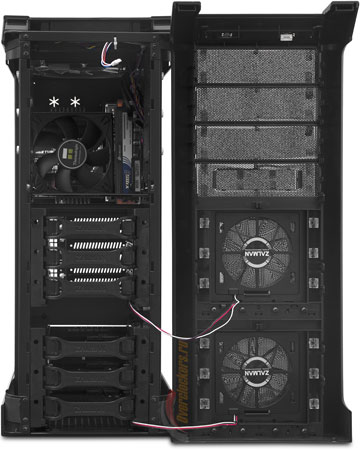

«Немного заморочено, но вроде ничего особо страшного: заглушки крепятся к передней панели изнутри на защелках. Да, чтобы их извлечь, нужно демонтировать переднюю панель (иначе они упираются в направляющие 5.25”-корзины). Да, есть еще какие-то пластмасски между ними (которые не только могут запутать сборщика, но и надежность всей конструкции явно не улучшает). Но все это невеликие проблемы». Так, наверное, подумает большинство читателей.

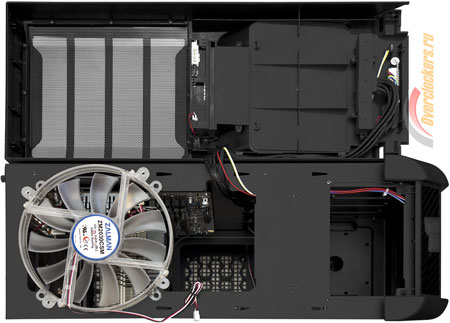

Да, все было бы сносно, если бы эта самая передняя панель у Zalman GS1200 снималась так же легко, как у большинства современных корпусов. Но она тут прикручена к шасси восемью винтами. Причем, шесть из них располагаются по бокам, а остальные два – сверху, под верхней панелью. То есть нужно снимать (хотя бы немного сдвинуть назад) еще и ее. Для этого нужно открутить еще два винта сзади. Итого десять.
Десять винтов, чтобы демонтировать несчастную заглушку пятидюймового отсека!
реклама

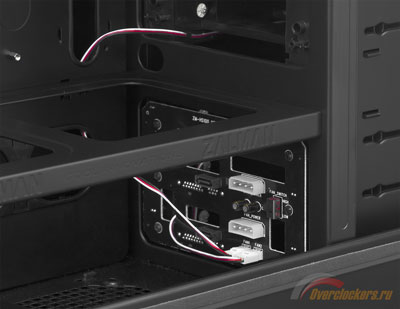

Это уже не говоря о том, что перед сборкой системы я «протянул» все корпусные провода, чтобы они нигде не висели (например, вывел за поддон изображенный на фото выше кабель питания вентилятора в верхней корзине для жестких дисков). Пришлось обратно их ослаблять, чтобы получить возможность отогнуть панели.
Но сначала, не веря своим глазам, я все же заглянул в руководство пользователя, дабы убедиться, что не просмотрел какой-нибудь «легкий способ». Нет, действительно оказалось, что «официальный» алгоритм установки пятидюймового устройства именно таков.
Такое чувство, что механизм крепления заглушек разрабатывал один человек, а передней панели к корпусу – другой. И «как работает корпус целиком» никто не проверял до самого запуска серийного производства.
В итоге на сборку всей остальной системы у опытного пользователя уйдет минут двадцать. И еще почти столько же – на демонтаж заглушки пятидюймового отсека. А ведь всего-то нужно было – сделать их «выдавливаемыми» (наружу или внутрь – не важно), как в большинстве других корпусов. Или хотя бы прикручивающимися по бокам – это вообще самое надежное решение, какое только может быть. Но заставлять пользователя разбирать весь корпус из-за одной заглушки – это, конечно, перебор. В таком виде выпускать продукт на рынок было нельзя.
Самое печальное состоит в том, что в GS1000 пятидюймовые заглушки были самые обычные и демонтировались без проблем. Зачем было менять их на... это, нагородив описанную нелепицу, – решительно непонятно. Нет, конечно, рядовой пользователь не так часто устанавливает новые пятидюймовые устройства. Но все равно это не повод вообще не думать о его удобстве. Особенно в таком дорогом корпусе.
реклама
Впрочем, хватит причитаний, продолжаем сборку.
Насколько плохо в корпусе обстоят дела с демонтажем пятидюймовых заглушек, настолько же хорошо в нем – с креплением соответствующих устройств. Они прикручиваются при помощи таких же «несъемных» подпружиненных винтов с накатанной головкой, что и боковые панели. И отвертка не нужна, и фиксация отличная.

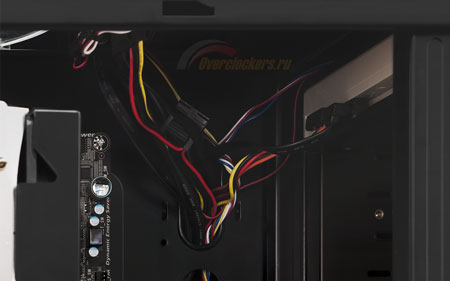

С избытком в Zalman GS1200 и ме́ста для 5.25”-девайсов. Стендовый 180-миллиметровый DVD±RW Pioneer даже не выступал за пределы своих направляющих. От материнской платы его при этом отделял добрый десяток сантиметров. В корпусе без проблем разместятся даже самые длинные контейнеры для жестких дисков.
На этом и с при́водом, наконец, все. На предыдущей фотографии в корпусе уже виднеются провода блока питания. Именно к рассказу о его установке я и перехожу.

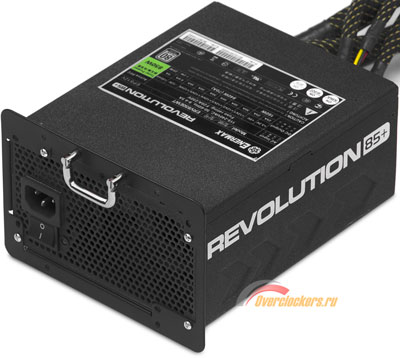

БП в Zalman GS1200, напомню, привинчивается к отдельной рамке (которую нужно предварительно открутить от корпуса).
И только затем задвигается в свой отсек:
Набор монтажных отверстий позволяет установить блок питания в обоих основных положениях: как большим вентилятором вверх, так и вниз. Учитывая наличие снизу вентиляционной перфорации, я выбрал второй вариант. Если же вы хотите уменьшить высоту корпуса на три сантиметра, отказавшись от ножек, то достаточно будет перевернуть БП на 180 градусов.

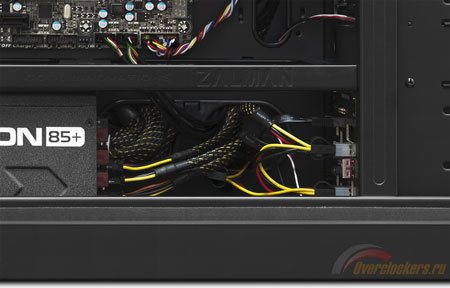

Ему в Zalman GS1200 тесно только по высоте. Глубина корпуса поистине огромна. Стендовый Enermax Revolution 85+ обладает не самой скромной длиной 190 мм, но все равно от панельки для подключения жестких дисков в нижнем отсеке его отделяло более пятнадцати сантиметров.

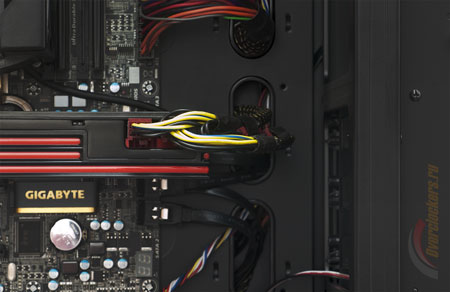

По той же причине не возникает в корпусе проблем и с самыми длинными видеокартами. 270-миллиметровый стендовый Radeon HD 6950 @ 6970 не доставал до направляющей верхней корзины восемь сантиметров. Этого хватит и GeForce GTX 590, и Radeon HD 6990.
Но вот все компоненты на своих местах, осталось разобраться с проводами. Большинство их в корпусе действительно удалось уложить за поддоном. Отверстия для вывода туда кабелей расположены удобно.
реклама

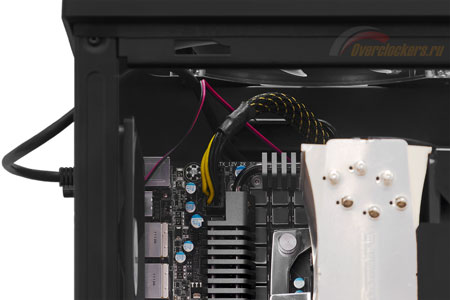

Проблемы могут возникнуть лишь с их длиной. Впрочем, главную – со шлейфом питания CPU – производитель за пользователя уже решил, снабдив корпус соответствующим удлинителем. Не со всеми блоками питания он понадобится (например, мне со стендовым Enermax Revolution 85+ хватило длины штатного восьмиконтактного кабеля), но все равно такая забота о покупателе приятна.
