В сравнении с HD 6870 младшая видеокарта короче, но базируется на тех же компонентах. Смещённая в конец зона PWM и один разъём питания – вот и все, в чем заключается отличие от HD 6870. Плюс меньшая площадь радиатора.
На плате установлена память Hynix, аналогично старшей карте, да и частоты совпадают до мегагерца.
Графический процессор один, для любой платы из серии Barts. Единственная отличительная черта - маркировка 215-ХХХХХХ, последняя часть которой как раз показывает принадлежность GPU к серии видеокарт.
реклама
Схема питания GPU, когда одна фаза представляет собой связку из микросхемы управления (Mosfet Driver) и двух транзисторов (Mosfet) – верхнего и нижнего, уступила место интегрированному решению. В нем объединено два транзистора и «драйвер». Таким образом, вы получаете четырехфазный преобразователь с отличными выходными показателями.
Управлением PWM занимается контроллер CHL8214.
Контроллер памяти - Anpec APW7145.
Система охлаждения
MSI GTX 460 HAWK и GTX 560 Twin Frozr используют одну и ту же разработку под названием Twin Frozr второго поколения, в конструкции которой установлено два вентилятора диаметром 80 мм и развитый радиатор.
реклама
Четыре разнокалиберные тепловые трубки пронизывают основание. Диаметр крайних 8 мм, центральных – 6 мм.
Из-за сохранения полной высоты видеокарты в 2 слота инженерам пришлось пожертвовать мощностью вентиляторов.
MSI HD 6870 Twin Frozr III.
Дальнейшее развитие Twin Frozr получило пять тепловых трубок, оптимизированные многолопастные вентиляторы и оригинальный кожух.
Но в целом конструкция не претерпела существенных изменений. Те же центральное крепление в цилиндрические отверстия и напрессованные ребра. Высота вентиляторов 10 мм.
По характерным подтёкам эпоксидноподобного клея можно судить о качестве тепловой передачи «основание-трубки». Сравнить производительность второй и третьей ревизии данной системы охлаждения практически невозможно, по крайней мере, сейчас. Была бы в наличии HD 6870 Twin Frozr II…
Под радиатором по традиции MSI поставила усиливающую пластину, она же является средством, служащим для охлаждения PWM и памяти.
Основание радиатора усыпано округлыми бороздками, но они вряд ли сильно портят производительность. Прижим по всей плоскости равномерен. В итоге можно говорить об эволюционном характере обновления охлаждения. Дождёмся ли революции четвертой версии?!
реклама
AMD HD 6850.
Нехитрое решение от AMD: дёшево, сердито, умеренно эффективно. Ровно настолько, насколько требуется для адекватного охлаждения видеокарты, и c небольшим запасом на разгон.
В основании радиатора находится небольшая тепловая камера, размер у неё настолько незначительный, что даже пятидесятикопеечная монета кажется исполином!
Сам радиатор с рёбрами не блещет объёмными характеристиками. Его размер составляет приблизительно 60х35 мм. Спасает видеокарту от перегрева её изначально низкий уровень энергопотребления.
Зоны PWM и памяти контактируют с дополнительным радиатором, он же служит пластиной усиления.
Разгон с помощью «фреонки»
MSI GTX 460 HAWK.
Испаритель крепится к GPU через набор проставок для материнской платы. Способ простой, но опасный. Чрезмерное усилие на винтах - и вы повредите пайку под графическим ядром. Крышка прекрасно защищает сам кристалл, но рядом стоящая память не очень-то любит холод. Процесс акклиматизации к суровым морозам она не прошла. Первая видеокарта, оснащённая микросхемами Hynix, сдалась через несколько десятков минут. Второй экземпляр карты продержался дольше, и на нем, кстати, была уже память Samsung.
Максимальное напряжение, выставляемое с помощью утилиты MSI Afterburner, +0,1 В. Напряжение, измеренное мультиметром, отличается в большую сторону и составляет целых 1,22…1,23 В. Кто-то готов пойти дальше? Тогда вам на заметку точки аппаратной модификации напряжений и снятия защиты «по току».
Красная метка – Vgpu, синяя OCP.
MSI GTX 560 Ti.
Желание сэкономить обернулось некоторыми трудностями, пусть и не существенными. Для раскрытия потенциала достаточно соединить 2 пары контактов. Ещё один момент, требующий пояснений: GPU NVIDIA не любят, когда на них подают слишком высокое напряжение; вернее, они любят, но NVIDIA всячески этому препятствует. Несколько степеней защиты необходимо либо обойти, либо отключить. Самый простой метод - вольтмод. Максимально допустимое напряжение, задаваемое программой MSI Afterburner, всего 1,15 В. С учётом реальности 1,15 В превращаются в 1,3 В, чего вполне достаточно для серьёзного «разгона».
Область преобразователя напряжения не охлаждается, и поэтому при масштабном увеличении напряжений пришлось дополнительно обдувать её мощной турбиной.

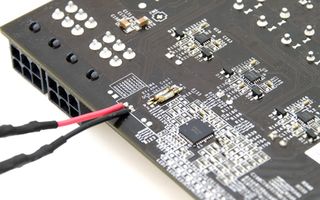

Места впайки проводов для мониторинга напряжений и отключения защит показаны на снимках ниже.

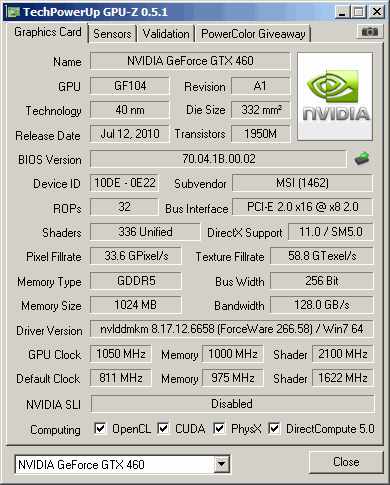

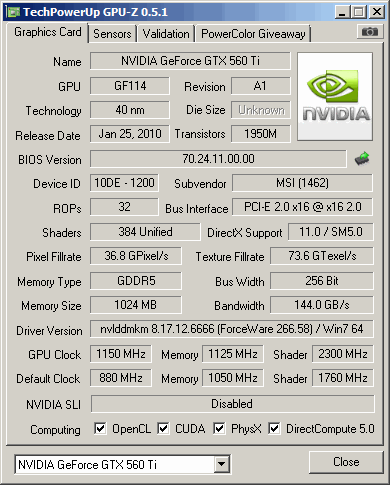

Результирующий разгон:

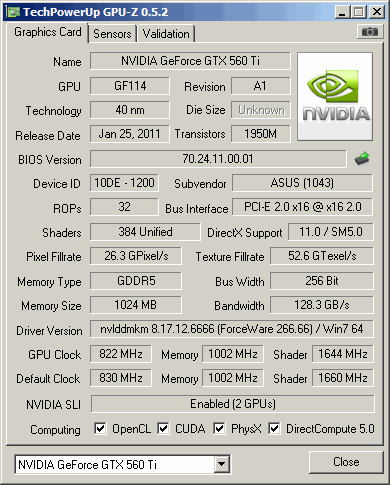

И Sli-конфигурация:
MSI HD 6870.

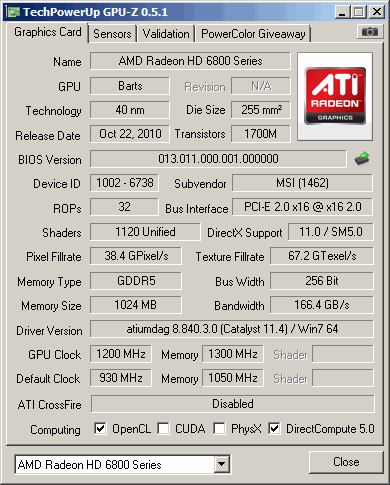

Легко и непринуждённо замёрзла под воздействием фазового перехода в испарителе. Проявила себя как настоящий борец. Ни разу не заставила перезагрузить систему из-за случайного зависания. Причина постоянства и стабильности кроется в печатной плате. MSI постаралась на славу, обеспечив энтузиастов массой инструментов, в числе которых: отключения термодатчика и термозащиты, порог максимального энергопотребления «OCP». Результирующие частоты оказались даже выше моих внутренних предположений и составили 1200 МГц GPU и 1300 МГц для памяти.
И Crossfire-конфигурация:
AMD HD 6850.
Непростая карта для «минусовых» температур. Первое, с чем пришлось столкнуться, - это синдром «вымораживания». Причём виновником стал не графический процессор, а память Hynix. По прошествии некоторого времени она постоянно выдавала артефакты на стандартных частотах, а как только температура возвращалась в положительную сторону, то демонстрировала стабильную работу. Вторая особенность GPU Barts проявлялась следующим образом: чем лучше разгонялось ядро, тем легче было поднять частоты памяти. Налицо виделась линейная зависимость. Суть такого свойства сводилась к возможности контроллера памяти работать на повышенных частотах.

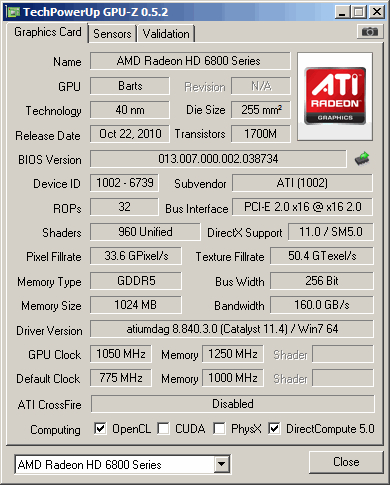

В итоге, располагая двумя экземплярами HD 6850, удалось выбрать один, наиболее приспособленный к разгону. Его частоты достигли 1165 МГц по ядру и 1250 МГц по памяти, но, к сожалению, эффект «Cold Bug» не позволил целиком пройти программу тестирования во всех приложениях. Вторая карта даже при 1.55 В Vgpu с натяжкой осилила рубеж в 1030 МГц GPU и 1250 МГц для памяти.
Но реальные приложения заставили снизить частоту памяти до 1200 МГц. Впоследствии я неоднократно спрашивал у себя, не стала ли посредственная теплоизоляция причиной неудач. Но как оказалось - нет. Дважды я перепроверял всю поверхность карты на наличие конденсата: к счастью, его не было. Значит, действительно AMD не просто так маркирует и отбирает GPU для 6870 и 6850.

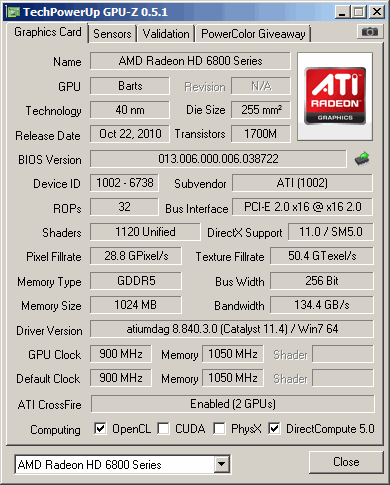

И Crossfire-конфигурация:
Тестовый стенд
- Материнская плата: MSI Big Bang-XPower, BIOS 1,5B2;
- Процессор: Intel Core i7 920 4305 МГц (205 х 21, 1,31 В);
- Система охлаждения: Система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Kingston HyperX KHX2000C9AD3T1K3/6GX 6 x 2 Гбайт DDR3 1640 МГц (7-7-7-19-1T, 1,65 В);
- Жесткий диск: Seagate 7200.11 320 Гбайт;
- Блок питания: Tagan TG1100-U95 1100 Вт;
- Аудио карта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Версия драйверов для ATi/AMD Catalyst 11.4, NVIDIA - nforce 266/7.xx.
Перечень используемых измерительно-контрольных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались следующие условия:
Закрытое помещение площадью 4 м2, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 26°С +-1°С. За точностью соблюдения заданных параметров наблюдали четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял 22 дБА. В качестве жёсткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звукозапись системы охлаждения производилась на расстоянии 10 см от вентилятора. Первые 10-20 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум.
Уровень потребления электричества [ватт] в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой FurMark версии 1.9.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
В части игр, где это возможно, использовались встроенные средства измерения быстродействия:
- 3Dmark 2011 – Extreme 2560x1440 Gpu Score, Extreme;
- Aliens vs Predator DX 11 Benchmark v1.03;
- Colin McRae DIRT 2;
- Unigine Heaven Benchmark v 2.0 DX;
- S.T.A.L.K.E.R.: Call of Pripyat (итоговое значение – усреднённые по четырем режимам).
Для нижеперечисленных игр производительность измерялась с помощью утилиты FRAPS v3.3.2:
- Battlefield Bad Company 2;
- Metro 2033.
VSync при проведении тестов был отключен.
Во избежание ошибок в погрешности измерений все тесты производились по три раза. При вычислении среднего FPS за итоговый результат бралось среднеарифметическое значение результатов всех прохождений.
