Тестовый стенд

GPU-кулер Thermalright Shaman тестировался в составе следующей системы:

Установка и совместимость

В моих последних обзорах видеокулеров они тестировались минимум на двух видеокартах: NVIDIA GeForce GTX 580 и AMD/ATI Radeon HD 6870. К сожалению, последнюю карту Thermalright Shaman официально не поддерживает. Можно было попытаться найти одну из старших моделей – Radeon HD 6950/6970. Но в этом вопросе меня опередил коллега RKR. Я уже приводил ссылку на его материал, где в конкурсе на звание лучшей замены для штатного кулера как раз Radeon HD 6950 @ 6970 принимает участие и наш герой.

Остается только NVIDIA. Тут выбор очевиден: серьезному кулеру – серьезную нагрузку. А значит, пора стряхнуть пыль со стендовой GeForce GTX 580.

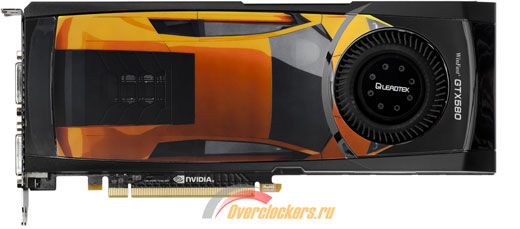

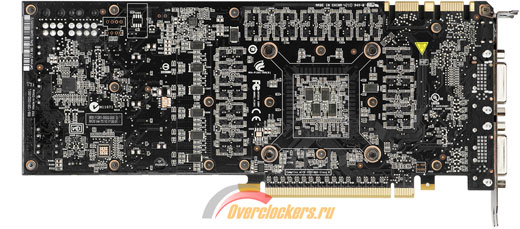

Мне достался вот такой экземпляр референсной карты, продающийся под торговой маркой Leadtek:

У многих пользователей могут возникнуть проблемы уже с тем, чтобы снять с однопроцессорного флагмана NVIDIA штатную систему охлаждения. В ее креплении используются винты под внутренний шестигранник. Причем затянуты они, что называется, от души; вряд ли получится открутить их простой маленькой отверткой с прямым шлицем. А суммарно в креплении референсного кулера используется более 20 винтов.

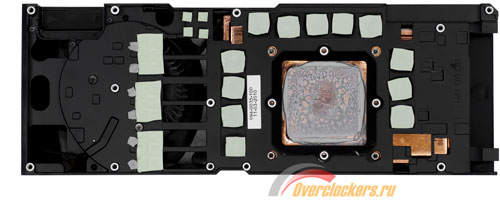

Не буду подробно останавливаться на его конструкции. Из первых материалов моих коллег, посвященных GeForce GTX 580, вы уже знаете, что под пластиковым кожухом сверху и металлической теплорассеивающей пластиной снизу тут скрывается 80-миллиметровая турбина и «продвинутый» радиатор, использующий вместо тепловых трубок испарительную камеру.

От штатной системы охлаждения GeForce GTX 580 мне нужны были только результаты эффективности да еще понимание того, что же разработчики карты считают нужным на карте охлаждать.

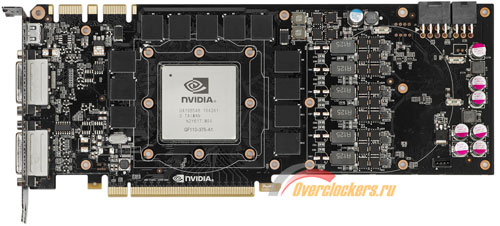

Как и во всех высокопроизводительных графических ускорителях последнего времени, это видеопроцессор, микросхемы памяти и полевые транзисторы системы питания в задней части платы (на самом деле в большинстве системных блоков они будут располагаться спереди):

Если с GPU и чипами GDDR5 все ясно, то для VRM-элементов GeForce GTX 580 подходящих радиаторов в комплекте Shaman не нашлось. Что интересно, в инструкции описывается монтаж кулера на предыдущий флагман NVIDIA – GeForce GTX 480, и начинается он с установки радиаторов на память. При этом про мосфеты в руководстве ни слова, даже на последней иллюстрации, где изображена по идее готовая к использованию плата, они «голые». Включать ее в таком состоянии я бы не рискнул. В ассортименте Thermalright есть специальный радиатор для элементов преобразователя питания GeForce GTX 480 – VRM-G2, ваш покорный слуга тестировал его во второй части материала, посвященного Spitfire, и нашел вполне пригодным к использованию. Что мешало хотя бы упомянуть о нем в инструкции к Shaman, не очень понятно. Если это такое странное проявление скромности, то, право, не стоило; лучше уж лишний раз прорекламировать свой товар, чем так неловко вообще обходить стороной вопрос с охлаждением VRM-элементов карты.

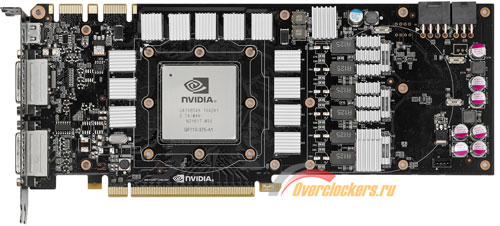

С GeForce GTX 580 все даже сложнее – для нее соответствующее решение пока не представлено. Поэтому мне пришлось в очередной раз позаимствовать «радиаторики» из комплекта кулера GELID Solutions ICY VISION Rev.2:

Вот теперь карта готова к установке самого́ кулера.

На Thermalright Shaman уже установлена универсальная крепежная рамка с четырьмя наборами монтажных отверстий. На следующем фото верхнее соответствует GeForce GTX 460 и 560, левое – всем поддерживаемым ATI/AMD Radeon, правое – GeForce GTX 260(+), 275, 280 и 285, а центральное – GeForce GTX 470, 480, 570 и 580. Как раз последние-то отверстия нам и нужны. Вкручиваем в них комплектные двухсторонние винты:

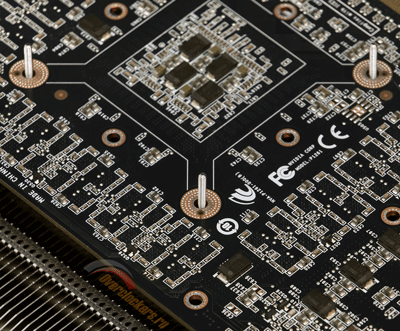

И можно водружать на кулер карту (разумеется, предварительно нанеся на теплораспределитель GPU термоинтерфейс).

Далее устанавливаем толстые пластиковые прокладки. Они призваны не позволить упорной крестовине касаться платы. На backplate с внутренней стороны присутствует изоляция, так что защита двойная. Укладываем крестовину на место и прикручиваем комплектными гайками с накатанной головкой. Между ними и backplate по желанию также можно проложить еще одни, на этот раз тонкие прозрачные прокладки.
