Обзор и тестирование видеокулера Thermalright Shaman (страница 5)
реклама

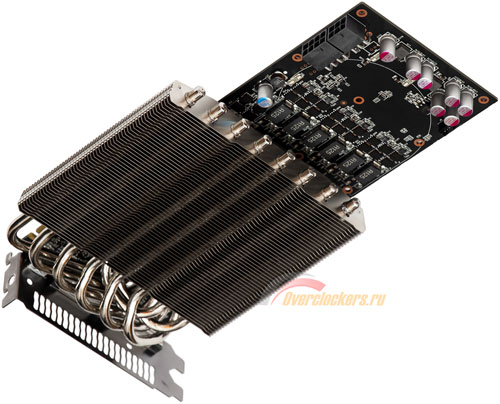

Вот и все, радиатор установлен на плату:

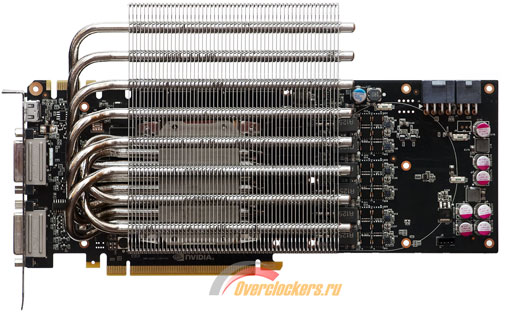

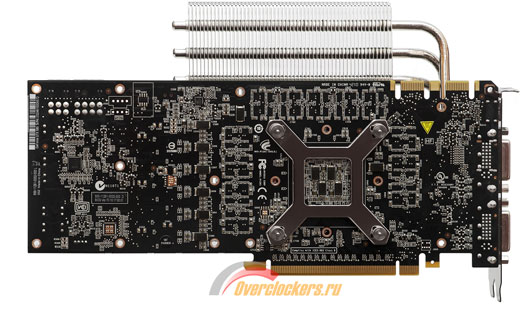

Обратите внимание, сколько свободного места осталось сзади. Так, все VRM-элементы не закрыты кулером. Выступающий за его пределы вентилятор должен отлично обдувать их радиаторы (на фото отсутствуют, так как съемка и реальное тестирование проводились в разное время).
При этом спереди видеоразъемы уже достаточно близко. А сверху Thermalright Shaman так и вовсе выступает на пять сантиметров за пределы платы. Он может помешать установить напротив нее нагнетающий вентилятор, что позволяют сделать многие корпуса.
реклама
Но прежде, чем помещать карту в корпус, нужно оснастить кулер вентилятором. Внутри сделать это вряд ли получится из-за большой длины концов скоб его крепления, которые нужно вставлять в специальные отверстия в ребрах радиатора. Впрочем, ничего не мешает заранее одеть скобы на радиатор и в дальнейшем просто их не снимать. При этом переставлять вентиляторы в корпусе можно будет сколько угодно.
В остальном – никаких проблем. Пользоваться скобами удобно. А штатная «вертушка» отлично фиксируется на радиаторе; особенно будучи установленной на комплектные виброизолирующие полоски:
Инструментарий
Прогрев видеокарты: | FurMark 1.8.2. |
Разгон и мониторинг: | MSI Afterburner 2.1.0. |
Дополнительный мониторинг: | GPU-Z 0.5.1. |
Методика тестирования
Система охлаждения тестировалась на открытом стенде. Температура в помещении («Ambient») во время всех испытаний находилась в районе 24–25 градусов по Цельсию. Тесты проводились в 64-битной Windows 7 Ultimate.
реклама

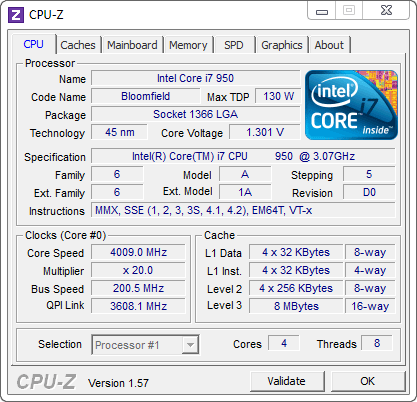

Центральный процессор Intel Core i7 950 был разогнан по базовой частоте до 200 МГц при напряжении 1.30 В с пониженным до 20 множителем. Таким образом, частота работы CPU составила около 4000 МГц.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1T.
Видеокарта была разогнана до 900 и 1200 МГц по GPU и памяти соответственно.
Для мониторинга ее состояния использовались утилиты MSI Afterburner 2.1.0 и GPU-Z 0.5.1.
Прогревалась она при помощи FurMark версии 1.8.2 со следующими настройками:
Как известно, разработчики GeForce GTX 580 попытались реализовать защиту от «экстремальных» нагрузок вроде «бублика». Так, при запуске FurMark карта снижает частоты и напряжение: производительность падает более чем вдвое, но зато и температурный режим GPU остается в норме. К счастью, авторы утилиты GPU-Z быстро научились обходить эту защиту. Достаточно запустить одну из последних версий их программы с ключом /GTX580OCP, и до следующей перезагрузки карта не будет «заниматься самодеятельностью». Отлично, это то, что надо!
Впрочем, думаю, здесь снова не помешает disclaimer:
Внимание! Этот хак является вмешательством в нормальную работу устройства. NVIDIA не просто так пошла на упомянутый шаг, штатная система охлаждения GeForce GTX 580 с большим трудом справляется с такой нагрузкой. В каких-то случаях она может привести к выходу видеокарты из строя. Как обычно, все модификации вы выполняете на свой страх и риск.
Штатная скорость вращения «стосороковки» Thermalright Shaman – около 1300 RPM. «Вертушка» оснащена ШИМ-регулировкой оборотов, минимальный предел – 900 RPM. Но при подключении к реобасу мне удалось заставить ее крутиться и на 600 RPM. При этих трех скоростях вращения кулер и испытывался.
С этим же вентилятором и на тех же оборотах был протестирован и Thermalright Spitfire.
Кроме последнего, Thermalright Shaman сравнивался по эффективности со штатной системой охлаждения GeForce GTX 580 («Reference» на графиках).
Она тестировалась в трех режимах:
- 40% от максимальных оборотов (≈1600 RPM). Это минимум, что можно выставить с помощью драйвера. Кроме того, с такой скоростью ее турбина крутится в отсутствие нагрузки;
- 79% (≈3500 RPM). До такой она разгоняется в автоматическом режиме под нагрузкой;
- 85% (≈3900 RPM). А это максимум, который вообще позволяет выставить драйвер.
реклама
Кроме того, на графиках вы увидите показатели недавно побывавших в нашей лаборатории GELID Solutions ICY VISION Rev.2, Arctic Cooling Accelero XTREME Plus и Scythe Setsugen 2.
Напомню, что первый тестировался при 800, 1000, 1300, 1600 и 2000 оборотах в минуту двух своих 92-миллиметровых вентиляторов; три «вертушки» второго крутились на скоростях 600, 900, 1200, 1600 и 2000 RPM, а третий справился с GeForce GTX 580 в FurMark только при 1600 и 2000 RPM тонкой «стодвадцатки» Scythe Slip Stream Slim.
В простое под всеми системами охлаждения видеопроцессор GeForce GTX 580 не прогревался и до 50 градусов по Цельсию.
