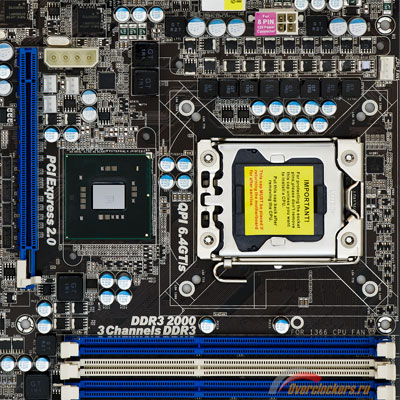

С процессорными кулерами на ASRock X58 Extreme6 связана и другая особенность. На этот раз положительная. Дело в том, что плата обладает двумя наборами монтажных отверстий для них: и под LGA 1366 (80 мм между соседними), и под LGA 775 (72 мм). Что делает материнку совместимой со многими старыми кулерами. Правда, все равно не со всеми. Да и в конце 2010 года это уже не настолько важно – все актуальные нынче процессорные системы охлаждения разъем LGA 1366 поддерживают.
Элементная база ASRock X58 Extreme6 находится на хорошем уровне. На плате не встретишь конденсатора с жидким электролитом, все твердотельные. Преобразователь питания CPU на выполнен по схеме 8+2. Система питания оперативной памяти – двухфазная. Ее элементы обычно находятся над слотами DRAM, но здесь разработчики поменяли эти блоки местами. В результате разъемы находятся буквально на самом краю платы.
Наряду со смещением процессорного разъема это позволило развести на плате самый верхний из поддерживаемых стандартом ATX семи слотов расширения.
реклама

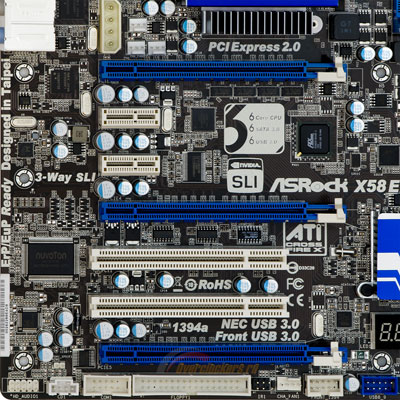

Их конфигурация здесь поистине интересна: три полноразмерных слота PCI-E располагаются через два. Это должно позволить без проблем задействовать все три под игровые видеокарты (помните, в комплекте есть мостик 3-Way SLI). Над верхним даже присутствует дополнительный разъем питания для слотов расширения.

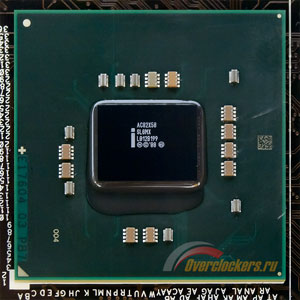

Правда, набор логики Intel X58 Express + ICH10R поддерживает только 40 линий PCI-Express, поэтому три ускорителя будут работать лишь в режиме 16+8+8. А вот два будут брать себе по шестнадцать линий.
На остальные восемь претендентов тоже много. Самые очевидные – пара слотов PCI-E x1, расположившиеся между первыми двумя полноразмерными разъемами (к слову, между вторым и третьим – пара старых добрых «пи-си-ай-ников», то есть даже с тремя двухслотовыми ускорителями у пользователя останется по одному слоту односкоростному PCI-Express и PCI).

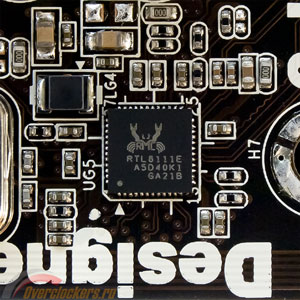

Кроме того, по шине PCI-Express подключен сетевой контроллер Realtek RTL8111E.
Но, пожалуй, главной особенностью платы является обилие микросхем, обеспечивающих поддержку последовательных интерфейсов третьей версии: SATA и USB. Их тут, страшно подумать, аж по три штуки!
реклама
Подключить шесть скоростных накопителей позволят микросхемы Marvell: одна 88SE9128 и две 88SE9120. Отличаются они только тем, что первая обеспечивает еще и поддержку одного канала PATA (на два устройства), а также позволяет создать массив RAID. Все шесть портов SATA 6 Gb/s разведены на самой плате. А еще один продублирован на ее I/O-панели.

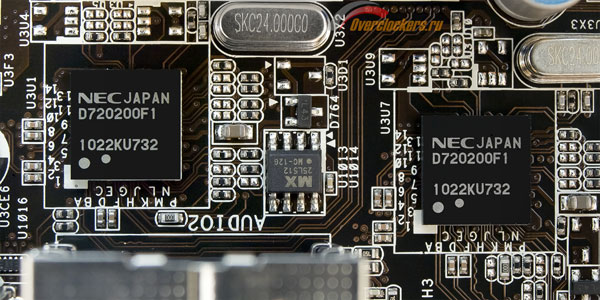

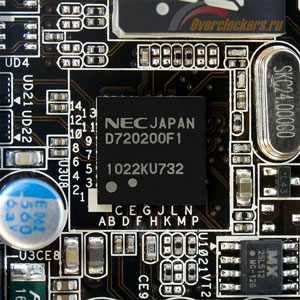

Контроллеры USB 3.0 одинаковы: NEC D720200F1. Здесь, наоборот, два установлены у задней панели платы (туда выведены четыре соответствующих порта), а один – у ее нижнего края (там подключается комплектная планка для передней панели).

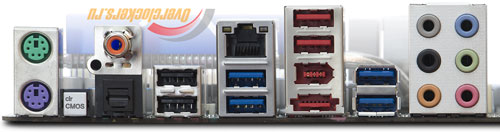

Вообще же на I/O панели ASRock X58 Extreme6 присутствуют:
- Два разъема PS/2: для мыши и клавиатуры;
- Кнопка сброса BIOS Setup – Clear CMOS. Она небольшая и «утоплена» между двумя предохранителями – можно не бояться случайно ее нажать;
- Коаксиальный и оптический цифровые аудиоразъемы;
- Восемь портов USB: по четыре – 2.0 и 3.0;
- Сетевой коннектор RJ-45 (витая пара);
- Разъем IEEE1394a (Firewire);
- Порт eSATA;
- Шесть аналоговых звуковых разъемов восьмиканального встроенного кодека.
Еще два порта USB 2.0 можно подключить, задействовав пару разъемов на само́й плате. Остальные шесть не разведены, их заменяют USB 3.0.

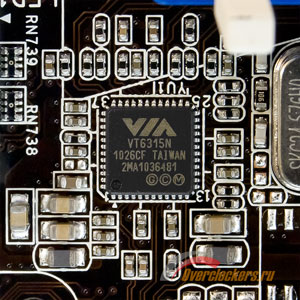

Там же рядом – разъем для вывода COM-порта и второй IEEE1394a (за оба Firewire на ASRock X58 Extreme6 отвечает контроллер VIA VT6315N).

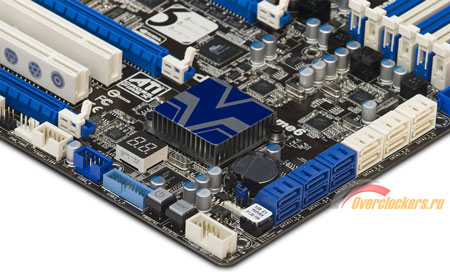

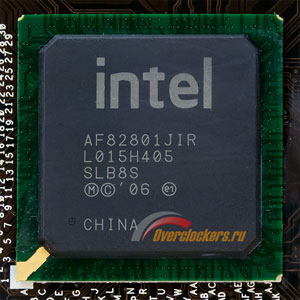

Над ними – целая батарея портов Serial ATA. Шесть «чипсетных» дополняют уже упомянутые полдюжины SATA 6 Gb/s. Вместе они выглядят очень внушительно. Последняя буква в названии южного моста Intel ICH10R говорит о том, что поддерживается объединение накопителей в массивы RAID 0, 1, 5 и 10.
Еще выше, под 24-контактным разъемом питания – разъем IDE. Благодаря ему к плате суммарно можно подключить аж 14 накопителей.
Не забыли инженеры ASRock и о пользователях, которые к 2011 году так и не смогли отказаться от своих FDD. Разъем для 3.5''-дисковода на плате притаился в левом нижнем углу, под слотами расширения.
С ним соседствуют такие атрибуты современной материнской платы для энтузиастов, как кнопки включения и сброса. Их аккуратные квадратики разместились в правом нижнем углу X58 Extreme6. При работе они подсвечиваются красным. То же можно сказать и еще об одной, иногда полезной фиче – располагающемся рядом с кнопками индикаторе POST-кодов.
Разъемы для подключения корпусных кнопок и индикаторов тоже есть. Они реализованы не слишком удачно: в виде закрытой панельки, в которой отсутствует цветовая индикация, а текстовая вокруг читается очень плохо. Такое чувство, что инженеры ASRock хотели реализовать что-то вроде Asus-овской технологии Q-Connector, но не стали (патенты помешали?). А в результате пользователям придется мучиться.
реклама
Еще одной спорной «фичей» тестируемой платы являются бумажные заглушки «лишних» четырех контактов на обоих разъемах питания – основном 24- и процессорном 8-контактном. При подключении кабелей в тесном темном корпусе их легко не заметить и продавить в разъем. Тут нужно соблюдать осторожность.
Расположение самих разъемов питания также не самое удачное. И если сдвинутый вверх 24-контактный еще вряд ли станет источником реальных проблем: длины стандартного кабеля блока питания должно быть достаточно, чтобы дотянуться до него даже в современных корпусах с нижним расположением блока питания. То, наоборот, смещенный вниз ATX12V увеличит риск того, что в корпусах, предоставляющих возможность уложить кабели за поддоном, соответствующий шлейф БП до него просто не дотянется. А удлинителя в комплекте ASRock X58 Extreme6 нет. Редко такие поставляются и с корпусами.
