Система охлаждения и температурный режим

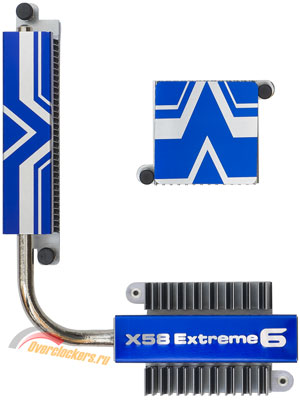

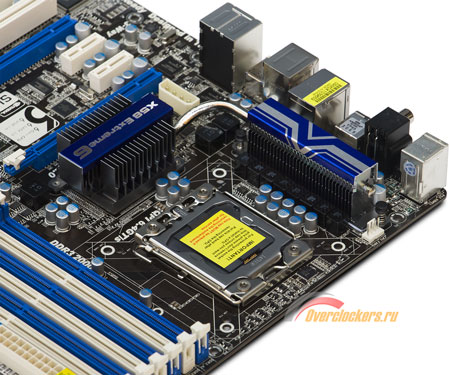

Система охлаждения ASRock X58 Extreme6 состоит из двух блоков.
Первый отвечает за охлаждение северного моста Intel X58 Express и преобразователей питания CPU.
Его образуют два довольно массивных радиатора, соединенных шестимиллиметровой тепловой трубкой.
реклама

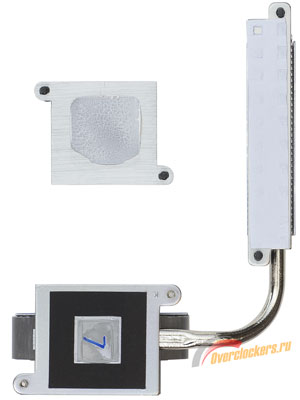

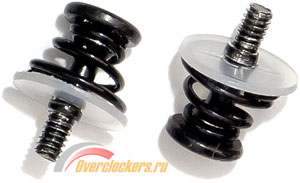

В качестве термоинтерфейса в обоих случаях используется так называемая «термолипучка». Система крепления используется гибридная: радиатор северного моста фиксируется при помощи солидных винтов: подпружиненных и совмещенных с шайбой.
А «мосфетный» теплосъемник обходится обычными пластиковыми защелками.

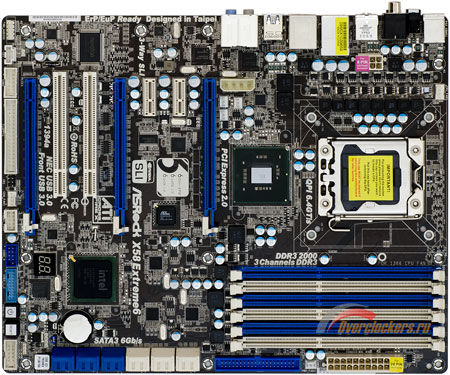

То же можно сказать и о радиаторе южного моста. Он тут совсем крошечный. Да еще и зачем-то наглухо закрыт крышкой. Впрочем, микросхема Intel ICH10R – достаточно холодная, ей и такого охлаждения должно хватить. Тем более что в качестве термоинтерфейса вот уже здесь как раз используется нормальная термопаста.
Кроме процессорной, плата выводит всего одну температуру – свою: она так и называется «M/B Temperature». Если верить ей, то система охлаждения ASRock X58 Extreme6 справляется со своими обязанностями просто отлично:
реклама
Включите JavaScript, чтобы видеть графики
* Испытания проводились на открытом стенде. На графиках вы увидите указанные температуры в простое и при прогреве с помощью LinX (64-битный, 2048 Мбайт). Стендовый CPU Intel Core i7 920 был разогнан до 4.0 ГГц (20x200) под напряжением 1.3 В, оперативная память работала в штатном режиме, на частоте 1600 МГц с задержками 7–7–7–18–1N и при напряжении 1.65 В. Температура окружающего воздуха колебалась в районе 25°C.
Только вот на самом деле это не так: под серьезной нагрузкой (например, тот же LinX на разогнанном до 4.0 ГГц CPU) радиаторы северного моста и преобразователей питания ASRock X58 Extreme6 были горяченными. А при 4.2 ГГц и 1.4 В плата под нагрузкой и вовсе отключалась через несколько минут. Видимо, не зря ее предшественницу оснастили вентилятором. А вот почему от него отказались в тестируемой материнке, непонятно.
Ну, зато подключить к плате можно целых шесть своих «вертушек». Из этих разъемов два – четырехконтактные, поддерживают ШИМ-регулировку скорости вращения вентиляторов. Один сверху, второй снизу. Остальные четыре коннектора – трехштырьковые – сгруппированы в центре платы. Три так и вовсе кучкуются над верхним слотом расширения.
Перед исследованием возможностей BIOS Setup тестируемой платы приведем
Технические характеристики ASRock X58 Extreme6
Основные данные | |
Процессор | Intel® Core™ i7 Extreme Edition / Core™ i7 с поддержкой технологии Intel® Dynamic Speed для Socket 1366; Поддержка шестиядерных процессоров; Системная шина со скоростью до 6400 МТ/с; Intel® QuickPath Interconnect; Продвинутый дизайн системы питания V8 + 2; Поддержка технологии Hyper-Threading; Поддержка технологии Untied Overclocking; Поддержка EM64T. |
Чипсет | Северный мост: Intel® X58; Южный мост: Intel® ICH10R. |
Память | Трехканальный контроллер DDR3; 6 x DDR3 DIMM; Поддержка DDR3 2000 (OC) / 1866 (OC) / 1600 (OC) / 1333 (OC) / 1066 non-ECC, не буферизованная; Поддержка DDR3 ECC, не буфферизованная память с процессорами Intel® Workstation 1S Xeon® 3500; Максимальный объем памяти: 24 ГБайт*; Поддержка Intel® Extreme Memory Profile (X.M.P.)**; *При работе под Windows 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битных версий Windows таких ограничений нет. **Спецификации процессоров Intel обеспечивают поддержку оперативной памяти с профилями XMP, а также DDR3 2000/1866/1600 только по одному модулю на канал. |
BIOS | 8 Мбит AMI Legal BIOS; Поддержка "Plug и Play"; Совместимость с ACPI 1.1; Поддержка JumperFree; Поддержка SMBIOS 2.3.1; Индивидуальное изменение напряжений CPU, VCCM, IOH, ICH, VTT, IOH / ICH PCIE, CPU PLL, IOH CSI, VCORE Voltage; Поддержка I.O.T. (Intelligent Overclocking Technology). |
Аудио, Видео и Сеть | |
Графическое ядро | Нет. |
Аудио | 7.1 CH HD Audio с поддержкой защиты данных (Realtek ALC892 Audio Codec); Поддержка Premium Blu-ray audio; Поддержка THX TruStudio Pro™. |
ЛВС | PCIE Gigabit LAN 10 / 100 / 1000 Мбит/с; Realtek RTL8111E; Поддержка Wake-On-LAN; Поддержка LAN Cable Detection; Поддержка Energy Efficient Ethernet 802.3az. |
Разъемы расширения | |
Разъемы | 3 x PCI Express 2.0 x16 (PCIE1: в режиме x16; PCIE4 / PCIE5: один в режиме x16, два в режиме x8) (Двойное расстояние между разъемами PCIE); 2 x PCI Express x1; 2 x PCI; Поддержка ATI™ Quad CrossFireX™, 3-Way CrossFireX™ и CrossFireX™; Поддержка NVIDIA® Quad SLI™, 3-Way SLI™ и SLI™. |
SATA3 | 2 x SATA3 6.0 Гб/с (Marvell SE9128), поддержка RAID (RAID 0, RAID 1 и JBOD), NCQ, AHCI и Hot Plug; 4 x SATA3 6.0 Гб/с (Marvell SE9120), поддержка NCQ, AHCI и Hot Plug (SATA3_6 разделяется с eSATA3). |
USB 3.0 | 4 x задних USB 3.0 (NEC UPD720200), поддержка USB 1.0 / 2.0 / 3.0 до 5 Гбит/с; 1 x фронтальный USB 3.0 (поддержка до двух USB 3.0, NEC UPD720200), поддержка USB 1.0 / 2.0 / 3.0 до 5 Гбит/с. |
Коннекторы | 6 x SATA2 3.0 Гбит/с, поддержка RAID (RAID 0, RAID 1, RAID 10, RAID 5 и Intel® Matrix Storage), NCQ, AHCI и Hot Plug; 6 x SATA3 6.0 Гбит/с; 1 x ATA133 IDE с поддержкой двух устройств IDE; 1 x Floppy; 1 x IR; 1 x COM; 1 x HDMI_SPDIF; 1 x IEEE1394a; 1 x Разъем Power со светодиодом; Разъемы для подключения вентиляторов: процессора / корпуса / северного моста / Power; 24-контактный разъем питания ATX; 8-контактный разъем питания 12 В; Разъем питания SLI/CrossFireX; CD-in; Вывод Аудио на переднюю панель корпуса; 1 x USB 2.0 (поддержка до двух USB 2.0); 1 x USB 3.0 (поддержка до двух USB 3.0); 1 x Dr. Debug (7-сегментный ЖК-дисплей). |
Задняя панель ввода/вывода | 1 x PS/2 для мышки; 1 x PS/2 для клавиатуры; 1 x Coaxial SPDIF Out; 1 x Optical SPDIF Out; 4 x USB 2.0; 4 x USB 3.0; 1 x eSATA3; 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED LED); 1 x IEEE1394a; 1 x кнопка Clear CMOS со светодиодом; Разъемы HD-Аудио: Боковые динамики / Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон. |
Другие особенности | |
Уникальные особенности | ASRock OC Tuner; Intelligent Energy Saver; Instant Boot; ASRock Instant Flash; ASRock OC DNA; ASRock AIWI; ASRock APP Charger; Hybrid Booster: CPU Frequency Stepless Control; ASRock U-COP; Boot Failure Guard (B.F.G.); Combo Cooler Option (C.C.O.); Good Night LED; Японские твердотельные конденсаторы на основе кондуктивного полимера. |
Smart Switch Design | 1 x кнопка Power Switch со светодиодом; 1 x кнопка Reset Switch со светодиодом; 1 x кнопка Clear CMOS со светодиодом. |
Диск с ПО | Драйвера, утилиты, антивирус (Trial-версия), ASRock Software Suite (CyberLink DVD Suite - OEM и Trial). |
Комплект поставки | 1 x ASRock SLI_Bridge_2S; 1 x ASRock 3-Way SLI-2S2S Bridge Card; Инструкция по установке, диск с ПО, заглушка для задней панели ввода/вывода; Кабели Floppy / ATA 133; 6 x кабелей SATA (опционально); 3 x кабеля питания SATA (опционально); 1 x фронтальная панель USB 3.0; 6 x винтов. |
Контроль оборудования | Датчик температуры процессора; Датчик температуры корпуса; Контроль скорости вентилятора процессора / корпуса / северного моста / Power; CPU Quiet Fan; Мультиконтроль скорости вентилятора ЦП / Шасси; Мониторинг напряжений +12V, +5V, +3.3V, CPU Vcore. |
Форм-фактор | ATX: 305 мм x 244 мм. |
ОС | Совместимость с Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit. |
Сертификаты | FCC, CE, WHQL; ErP/EuP Ready (ErP/Необходим блок питания, соответствующий стандарту EuP Ready). |
Тестовый стенд
ASRock X58 Extreme6 тестировалась в составе следующей системы:
Центральный процессор: | Intel Core i7 950 (rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
Охлаждения CPU: | Thermalright Silver Arrow с двумя вентиляторами Thermalright TY-140, 140 x 140 x 25 мм (≈900–1300 RPM). |
Термоинтерфейс: | Arctic Cooling MX-2. |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | ATI Radeon HD 6870 Sapphire 1 Гбайт, reference. |
Блок питания: | Enermax Revolution 85+ 850 Вт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
Соперники: | ASRock X58 Extreme3 (Intel X58 Express, BIOS ver. 1.70); Asus Rampage III Gene (Intel X58 Express, BIOS ver. 0602). |
