Внешний вид

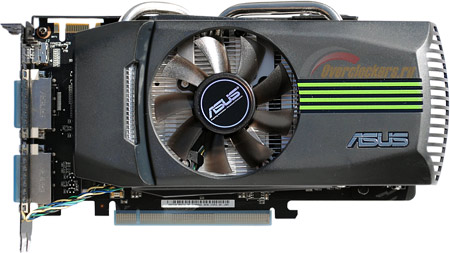

Внешний вид ускорителя при взгляде сверху представлен на фото:
Дизайн видеокарты комментировать отдельно не стоит, ничего особенного в нем нет. Отмечу разве что наличие зеленых полосок на кожухе системы охлаждения – цвет не самый привычный для Asus.
Зато традиционный для продукции nVidia, ниже приводится «официальное» фото эталонного ускорителя для сравнения:
реклама
Со времен появления на рынке Radeon HD 4870x2 и особенно Radeon HD 5870/5970 компьютерную общественность прямо-таки замучил вопрос о длине видеокарт. Раньше авторы как-то не интересовались этим параметром, но раз уж положено, сообщаю: длина печатной платы Asus ENGTX460 составляет 210 мм, еще ~20 мм к полученной цифре прибавляет выступающей «клюв» кожуха системы охлаждения. Теоретически, в суперкомпактных корпусах (под материнские платы форм-факторов mATX и ITX) данный кожух может стать помехой для установки видеокарты. В таком случае его можно просто-напросто отпилить, поскольку это чисто дизайнерский элемент; эффективность охлаждения после подобной процедуры снизиться не должна.
Отмечу, что на эталонной GeForce GTX 460 никаких выступающих частей нет. Так что стандартная видеокарта отличается воистину скромной по современным меркам длиной в 210 мм (для серьезного ускорителя, а не офисной «затычки», разумеется). Помимо этого, плата от Asus еще и выше референсного варианта. Если оригинал обладает высотой 111 мм, то ENGT460 TOP из-за выступающих тепловых трубок больше приблизительно на 10 мм.

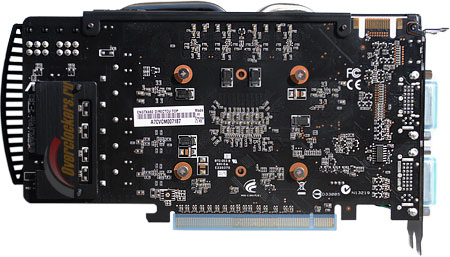

Осматривая обратную сторону видеокарты, можно заметить отсутствие бэкплейта в месте крепления системы охлаждения. Партнеры nVidia при выпуске GeForce GTX460 действуют вразнобой, то используя, то забывая сей конструктивный элемент. В нашем же случае его применение необязательно, так как масса СО в сборе не так велика, а прогиб текстолита даже при максимальной затяжке винтов визуально не заметен. На эталонной же карте бэкплейт есть.

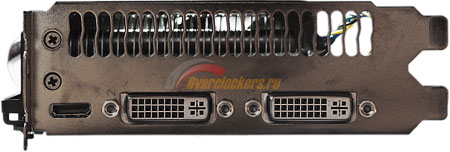

Задняя панель видеокарты оснащена парой разъемов DVI и одним mini-HDMI, что можно считать более чем достаточным набором по современным меркам. И здесь плата от Asus следует стандартным спецификациям GeForce GTX 460.
реклама
Печатная плата
Печатная плата в целом схожа с применяемой на эталонном варианте GeForce GTX 460 768 Мбайт. В частности, совпадают габаритные размеры и общая компоновка элементов.
Сразу бросается в глаза наличие единственного разъема SLI: из соображений удешевления продукта nVidia не предоставляет поддержку Tri/Quad-SLI для бюджетных видеокарт. Лично мне было бы интересно исследовать разные «безумные» связки из трех-четырех не самых мощных ускорителей, но с точки зрения ведения бизнеса решение компании правильно. Незачем занимать инженеров проектированием того, что все равно не будет продаваться и утруждать программистов компании оптимизацией работы всевозможных экзотических сочетаний в драйверах.
К слову, обычный «двойной» SLI из видеокарт GeForce GTX460 вышел очень не плохим, и по праву является на сегодняшний день одной из самый привлекательных конфигураций Multi-GPU. Пара гигабайтных ускорителей при серьезном разгоне легко превосходит GeForce GTX 480 и может побороться даже с мощнейшим Radeon HD 5970.

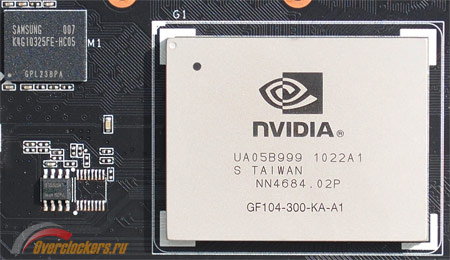

На фото хорошо видны нераспаянные посадочные места под две микросхемы памяти. Именно по их общему количеству (шесть штук) проще всего отличить GeForce GTX 460 768 Мбайт от старшей гигабайтной версии. Что касается самих микросхем, то перед нами стандартные Samsung с маркировкой K4G10325FE-HC05. Номинальное время доступа микросхем составляет 0,5 нc, что указывает на рабочую частоту 1000 МГц (эффективная частота равна 4000 МГц с учетом «учетверения» GDDR5). При проектировании карты потенциал микросхем был использован не полностью, в данном случае их частота ограничена на уровне 900(3600) МГц.
Маркировка графического процессора указывает на его модель (GF104, как и следовало ожидать), а также ревизию (A1, иных пока не выпущено).

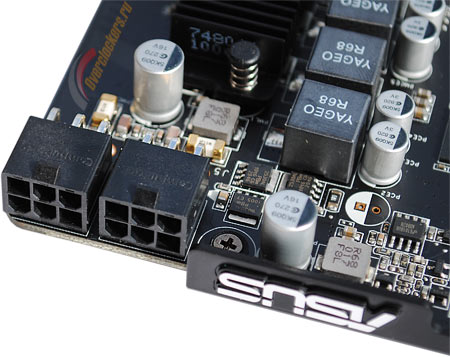

Asus ENGTX460 TOP снабжена, как и эталонная видеокарта, двумя шестиштырьковыми разъемами дополнительного питания. В данном случае они «смотрят» вверх - и это хорошо. Часть GeForce GTX 460 (в том числе «референс») предусматривает подключение шнуров дополнительного питания «сзади». Как следствие в тесных корпусах могут происходить неприятные «встречи» с жесткими дисками.
Asus не сообщает об энергопотреблении разогнанного ускорителя. Однако, принимая во внимание очень небольшой прирост частот графического процессора и микросхем памяти, резонно предположить, что итоговая цифра не может сильно отличаться от стандартных 150-160 Вт. Соответственно в силе остаются и рекомендации nVidia по применению блока питания с мощностью не менее 450 Вт для системы с одной видеокартой GeForce GTX 460.
На видеокарте применяется пятифазный преобразователь питания графического процессора под управлением контроллера EPU ASP0905. Данная микросхема является фактически «эксклюзивом» Asus, мне не доводилось видеть ее на ускорителях других производителей. С этим связано два негативных момента: во-первых, на этот относительно редкий контроллер практически невозможно найти документацию (datasheet), во-вторых, раньше с ним категорически «не дружила» популярная утилита для разгона MSI Afterburner, что могло привести к невозможности увеличить напряжение на процессоре. К счастью в этот раз проблем не было, современные версии программы наконец-то обучились распознавать контроллер EPU.
На ускорителе nVidia эталонного дизайна используется куда более простая трехфазная конструкция преобразователя. А это значит, что спецы Asus хорошенько поколдовали над печатной платой, несмотря на то, что в целом компоновка сохранена. Обратите внимание, что фазы в системе распаяны не полностью. Очевидно, конструкторы, таким образом, нашли своеобразный «баланс» между ценой и качеством, сэкономив на элементной базе. Возможно оно и к лучшему, ведь если сильно превысить цену стандартной GTX460 768 Мбайт, ускоритель начнет конкурировать с «референсом» более производительной гигабайтной модели. Таким образом, я отмечу двойственность данного «апгрейда» системы питания: конструкцию усложнили, но не довели начатое до конца.
В целом по итогам раздела ясно, что плата ENGTX460 TOP отличается от стандартной, несмотря на внешнее сходство. Дополнительные фазы преобразователя питания могут улучшить разгонные возможности видеокарты.
реклама
Система охлаждения

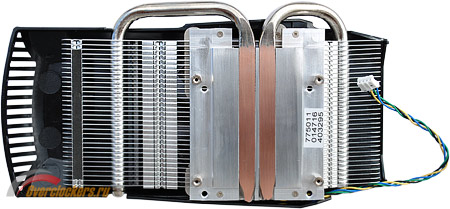

На рассматриваемом ускорителе используется не только модифицированная печатная плата, но и система охлаждения оригинальной конструкции. Эталонная видеокарта также оснащена СО с парой тепловых трубок, однако инженеры ASUS предложили свой вариант этой схемы, задействовав технологию «прямого контакта», при которой тепловые трубки непосредственно соприкасаются с крышкой охлаждаемого процессора.

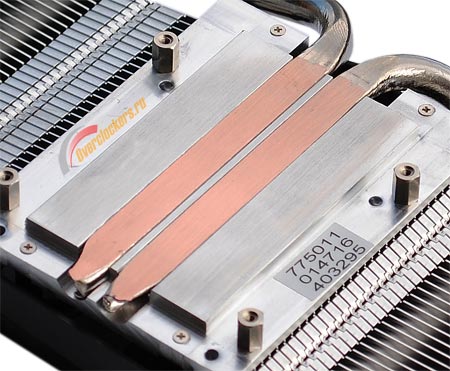

Как можно видеть, на снимке ниже две тепловые трубки увеличенного диаметра (8 мм, если быть точным) лежат в специальных желобках. Общее качество обработки основания находится на высоком уровне, хотя о полировке речи не идет (она вообще исключительно редко встречается в системах «прямого контакта»).
На первый взгляд расположение трубок по центру основания выглядит странным. Ведь теплораспределительная крышка графического процессора GF104 просто огромна (по внешним размерам этот GPU превосходит большинство центральных процессоров) и контакт тепловых трубок только с ее центром может привести к ухудшению теплоотвода. На деле все рассчитано правильно – под гигантской крышкой скрывается маленький кристалл GPU площадью всего 367 квадратных миллиметров. Для сравнения можно вспомнить GPU близкой площади, не оснащаемые теплораспределительной крышкой (например, ATI Cypress/RV870). После простейшей прикидки становится очевидно, что площади пары трубок как раз хватает, чтобы закрыть самую термически напряженную зону.
Если проследить дальнейший «путь» трубок, то они изгибаются под углом в 180 градусов и оканчиваются на «окраинах» крупного алюминиевого радиатора. Обдув всей конструкции осуществляется посредством 80 мм девятилопастного вентилятора c четырехштырьковым разъемом питания. Отмечаю этот факт особо, так как некоторые «нереференсы» GeForce GTX 460 лишены такой «роскоши» и вообще не умеют управлять оборотами вентилятора.
Как всегда указываю на стандартный недостаток, который присущ всем системам охлаждения видеокарт, использующим вентилятор, а не турбину. Дело в том, что при такой компоновке нагретый воздух не выдувается за пределы системного блока, а остается внутри, ухудшая температурный режим других компонентов системы и перегревая саму видеокарту. Особенно обратить внимание на этот момент необходимо владельцам компактных корпусов с недостаточной вентиляцией. Иногда, впрочем, ситуацию спасает «правильный» кожух СО, который может направить часть воздуха через решетку на задней панели. Но в данном случае его немного урезали по длине, в результате до упомянутой решетки он банально не достает.

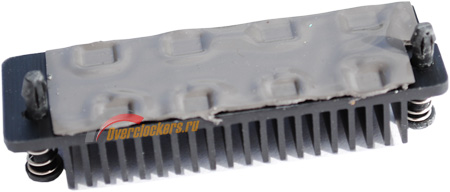

Компактному и относительно «холодному» ускорителю было бы простительно отсутствие развитой системы отвода тепла от преобразователя питания графического процессора. В Asus не забыли уделили внимание и этому моменту. Небольшой радиатор, обслуживающий цепи VRM, представлен на фото ниже.
Такую конструкцию нельзя назвать особенно эффективной: размеры радиатора малы, а крепление осуществляется посредством слабеньких пластиковых защелок. И все же большинство плат-конкурентов вообще не оснащены теплораспределителем на цепях VRM, что уже вызвало недовольство пользователей. В ветке форума overclockers.ru, посвященной данным видеокартам, есть сообщения о сильном перегреве преобразователя питания процессора при обычном (игровом) использовании ускорителя, и даже о выходе из строя некоторых разогнанных GTX 460 при экстремальном прогреве бубликом FurMark.
Для более эффективного теплораспределения на обратной стороне платы есть небольшая дополнительная пластинка из алюминия. Она «подложена» под радиатор, показанный на предыдущем фото, и крепится с помощью обратных концов его пластиковых защелок. Как видно на снимке ниже, производитель украсил этот элемент конструкции логотипом Overclockers.ru…
…шутка!
В целом система охлаждения видеокарты оставляет приятное впечатление. Применение «толстых» тепловых трубок и технологии прямого контакта может улучшить охлаждение графического процессора GF104, который и на стандартной-то плате не страдает от перегрева. Также в плюс запишу и наличие специального радиатора на MOSFET’ах, которого лишена стандартная модификация. Единственный существенный недостаток – отсутствие дополнительного охлаждения микросхем памяти.
Крупное основание СО «отсекает» большую часть воздушного потока от вентилятора и не дает первому доходить до поверхности печатной платы, так что надеяться на «самостоятельное» охлаждение микросхем также не приходится. Справедливости ради, отмечу, что используемые «низковольтные» GDDR5 особенно не греются, и владельцы GeForce GTX460 не испытывают проблем с их разгоном.
И еще: среди рассмотренных мною перед написанием статьи различных вариантов GTX 460, только версия ZOTAC располагает хоть какими-то радиаторами на микросхемах GDDR5. Так что я бы повременил записывать факт их отсутствия как серьезный недостаток.
