Возможности BIOS Setup
BIOS Setup материнской платы ASRock P55 Deluxe3 основан на микрокоде American Megatrends Inc.
За последнее время мы уже пару раз рассматривали особенности BIOS Setup плат ASRock. Постоянные читатели overclockers.ru могут смело переходить к разделу о разгоне.
Последней на момент тестирования для P55 Deluxe3 была версия прошивки 1.50. Плата тестировалась именно с ней.
Как и большинство других современных материнских плат, продукция ASRock позволяет обновить BIOS множеством разных способов. Да что уж говорить, если даже на сайте производителя каждая новая версия выкладывается в нескольких вариантах – под разные «алгоритмы прошивки».
реклама
Для пользователя наиболее удобно автообновление через Интернет или, на худой конец, перепрошивка платы из операционной системы. А для обозревателя, который хочет обновиться при первом же включении платы, не загружая ОС, идеально подойдет встроенная в BIOS Setup утилита. И такая здесь есть – ASRock Instant Flash.

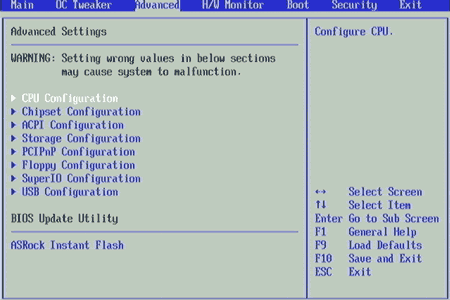

Загрузить ее можно сразу после включения по нажатию F6 (о чем сообщает полноэкранная заставка). А также собственно из BIOS Setup. Тут ссылка на ASRock Instant Flash располагается в разделе «Advanced».
Утилита при запуске сканирует все доступные накопители с файловыми системами FAT (NTFS, в отличие от Asus-овского аналога, не поддерживается) и выводит список найденных файлов. Также Instant Flash «не понимает» русского языка. Впрочем, это никак не мешает ей просканировать все доступные разделы и найти все-таки предусмотрительно сохраненный на флэшку файл. Далее просто жмем Enter, дожидаемся, пока завершится процесс, и перезагружаемся. Все, прошивка обновлена. Процесс занял не более минуты.
Жаль, конечно, что ASRock Instant Flash не позволяет сохранить текущую версию прошивки, утилита предназначена только для обновления. Но такова уж ее суть – ничего лишнего.
Начинаем разбираться с BIOS Setup платы. Его первая страница, как это нередко бывает, посвящена заданию текущих времени и даты. Также здесь выводится основная информация о конфигурации системы: базовые характеристики установленных центрального процессора и модулей памяти.

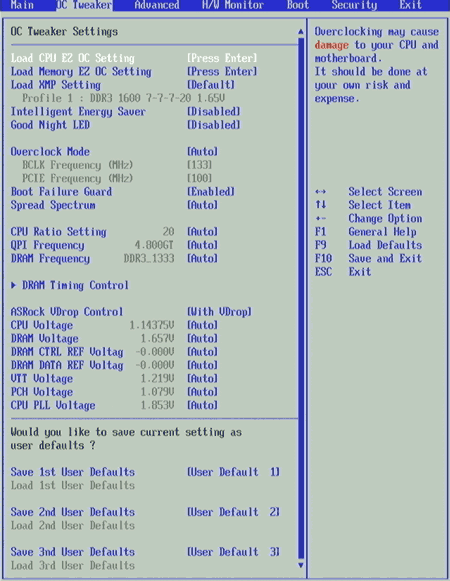

Конечно, лучше бы первым, как на платах Asus и Gigabyte, шел оверклокерский раздел. «OC Tweaker» в BIOS Setup материнки ASRock P55 Deluxe3 второй по счету. На следующем коллаже он приведен целиком:
реклама
Первые три параметра отвечают за быструю установку настроек:

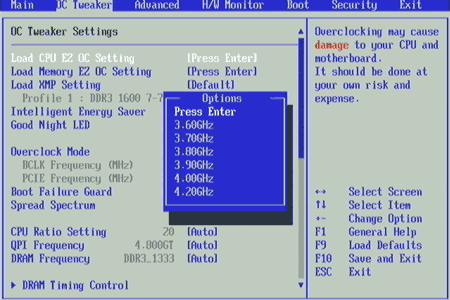

Load CPU EX OC Settings позволяет выбрать желаемую частоту центрального процессора. При этом плата сама подбирает подходящие множитель и BCLK. Список значений впечатляет. При штатной частоте стендового процессора Core i5 750 в 2.66 ГГц предлагается диапазон от 3.6 до 4.2 ГГц. Хотя не удивлюсь, если содержание списка одно и то же для разных моделей CPU.
Что касается 4.2 ГГц, то это практически максимум разгона данного экземпляра с воздушным охлаждением; такая частота требует аккуратного подбора напряжения (чуть ниже – нестабильность, чуть выше – перегрев под Linpack) и работоспособности платы как минимум на 200 МГц по BCLK. Это если процессорный множитель будет установлен в соответствующее активированному Turbo Boost значение 21. А так и вовсе понадобится 210 МГц по базовой частоте.
При попытке установить 4.2 ГГц с помощью Load CPU EZ OC Setting выяснилось, что про Turbo Boost тестируемая плата «знает» и ограничилась BCLK, равной 200 МГц.
Аналогично можно выбрать предпочтительный режим работы памяти.

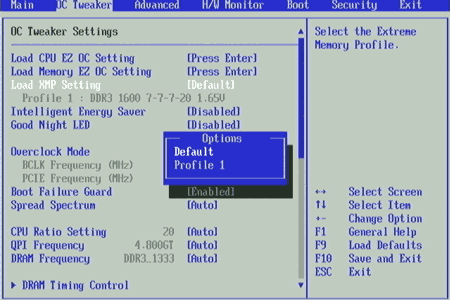

А следующий параметр – Load XMP Setting – включает Intel Extreme Memory Profile. Если, конечно, в SPD памяти «прошит» соответствующий режим. Оверклокерские модули, предназначенные для работы с процессорами Intel Core i3, i5 и i7, обычно могут похвастать его наличием.
Например, для использовавшейся в тестах памяти Corsair XMS3 это 1600 МГц при задержках 7–7–7 и напряжении 1.65 В. Только вот у стендового процессора Core i5 750 максимальный множитель памяти равняется 10. Что при штатной базовой частоте 133 дает максимум 1333 МГц DRAM.
Но решение существует и для этого случая: нужно повысить базовую частоту. Что и делали последние протестированные нами материнские платы Asus и Gigabyte. Проектировщики ASRock P55 Deluxe3 также реализовали этот способ.
Следующий заслуживающий рассмотрения параметр носит имя Good Night LED. Он позволяет выключить всю иллюминацию на плате. Правда, не очень понятно, почему этот параметр разместили в оверклокерском разделе.

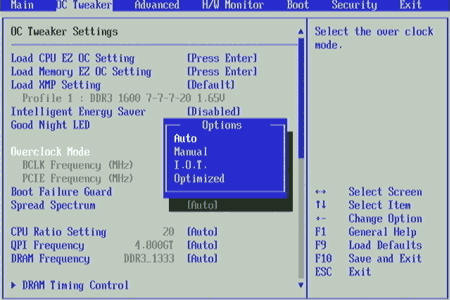

Поддерживает плата и «классический» автоматический разгон. Для этого параметр Overclock Mode нужно установить в значение I.O.T.
Правда, диапазон изменения BCLK и частоты PCI-E совсем несерьезный – увеличить каждую можно максимум на 10%.
реклама

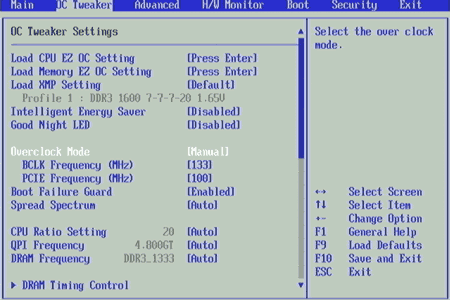

Понятно, что полноценный разгон возможен лишь при установке Overclock Mode в Manual. Что я и сделал. После этого базовую частоту можно задавать вручную.
Параметр Boot Failure Guard позволяет деактивировать помощь при старте в случае «переразгона». Как показали дальнейшие тесты, эта функция была доработана со времени тестирования платы ASRock P55 Extreme. Но целиком и полностью на нее положиться все еще нельзя.
Лучше обратим внимание на процессорный множитель. Кроме Auto и всех штатных (от 9 до 20 для стендового Core i5 750), плата позволяет напрямую установить коэффициент умножения CPU в значение, соответствующее активированному Turbo Boost для всех ядер.
Но оказалось, что турборежим сложнее выключить, чем включить. Когда фиксируешь множитель, ожидаешь, что он не будет изменяться. Но ASRock P55 Deluxe3 действует иначе. На ней установленный в конкретное значение процессорный коэффициент умножения перестает уменьшаться в простое, но под нагрузкой все равно увеличивается до 21.

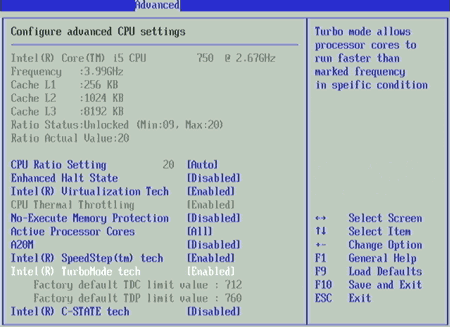

И только при выборе Auto появляется возможность отключить «Intel TurboMode tech». Но не в OC Tweaker, а в подразделе CPU Configuration, расположенном на странице Advanced. Не очень удобно. Это тот редкий случай, когда в оверклокерском разделе стоило хотя бы продублировать ссылку.

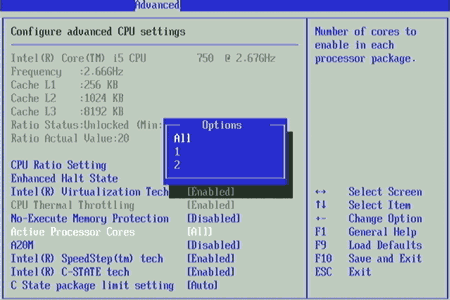

Но раз уж мы его все равно нашли, сразу отметим самые интересные параметры CPU Configuration. Например, в нем присутствует возможность отключить три или два процессорных ядра, оставив, соответственно, одно или пару. Некоторые материнские платы Gigabyte позволяют получить даже трехъядерный процессор Core i7. На ASRock P55 Deluxe3 сравнить четырехъядерник Intel с AMD Phenom X3 «в равных условиях» не получится :).

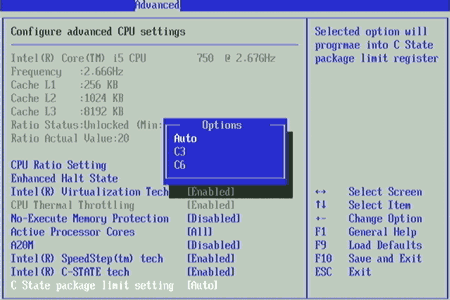

Больший практический интерес представляет выбор режима работы Turbo Boost. За это в ответе параметр «Intel C-State tech». Его включение активирует полноценный Turbo Boost, каким он был задуман самим производителем процессоров. Так, например, при загрузке только одного ядра Core i5 750 его множитель будет увеличен до 24. Да, в штатном режиме такой турборежим может дать неплохую прибавку производительности. А вот при разгоне грозит потерей стабильности.

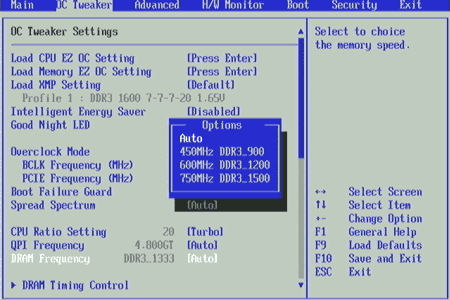

Но возвращаемся на страницу OC Tweaker. Множители DRAM и шины QPI задаются путем выбора конечной частоты из списка, а рядом с каждым параметром указано его текущее значение. Удобно.
Приятно видеть, что в чем-то ASRock даже опережает Asus. На платах тайваньского гиганта под процессоры Intel (по крайней мере, на всех, что мне встречались до сих пор) текущие значения выводятся блоками в строку, ассоциировать их при этом с конкретными параметрами не слишком удобно.
Аналогично организован выбор задержек памяти. В BIOS Setup тестируемой платы они все вынесены в отдельный подраздел.
Следом в OC Tweaker идет блок напряжений. Первым делом здесь рекомендуется отключить снижение процессорного напряжения под нагрузкой (как называемый Vdroop), активировав Load-Line Calibration.
Процессорное напряжение можно задать двумя способами: вручную (Manual) и с помощью сдвига (Overdrive Offset). В первом случае оно будет жестко зафиксировано и в отсутствии нагрузки снижаться не будет.
Overdrive Offset же подразумевает выбор некоторого «сдвига». Максимальное напряжение под полной нагрузкой будет равно штатному, увеличенному на эту дельту. А в простое оно будет снижаться настолько, насколько и должно. По крайней мере, в теории. Как это работает на практике, мы обязательно проверим. Сохранение работоспособности энергосберегающих технологий при разгоне – полезная возможность, ее отсутствие было бы серьезным минусом материнской платы ASRock P55 Deluxe3.
Что касается напряжения, подаваемого на память, то ее контроллер встроен в процессор, и существует рекомендация Intel, устанавливающая максимальное безопасное значение на уровне 1.65 В. Именно такое напряжение фактически стало стандартом для планок оверклокерской памяти, предназначенной для процессоров Core i7 и i5. Но BIOS Setup платы ASRock P55 Deluxe3, «как и положено», позволяет подать на память более, чем два вольта.
Разумеется, потенциально небезопасные значения при этом выделяются красным цветом.
Для оперативной памяти, начиная с 1.7 В:
Для центрального процессора – с 1.45 В:
Приведем таблицу с диапазонами и шагами изменения основных напряжений:
|
|
|
|
CPU |
|
|
|
Memory |
|
|
|
VTT |
|
|
|
PCH |
|
|
|
CPU PLL |
|
|
|

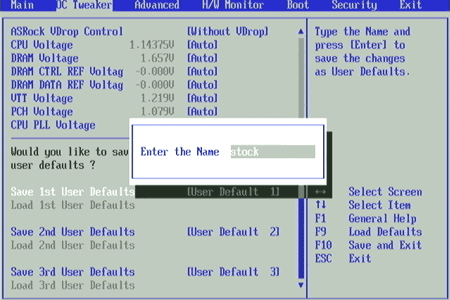

Здесь же в OC Tweaker можно сохранять и загружать профили настроек. Причем не только оверклокерских, а всего BIOS Setup. Максимум три штуки, запись на накопители не поддерживается. Ну, хоть поясняющее суть набора настроек название для профиля ввести можно.
На странице Advanced удивляет отсутствие единого подраздела с возможностью отключения интегрированных контроллеров. Звук и сеть можно деактивировать на закладке Chipset Settings. Контроллеры IDE и Firewire – на Storage Configuration. FDD, последовательный и инфракрасный порты – на Configure Super IO Chipset. Не слишком удобно.

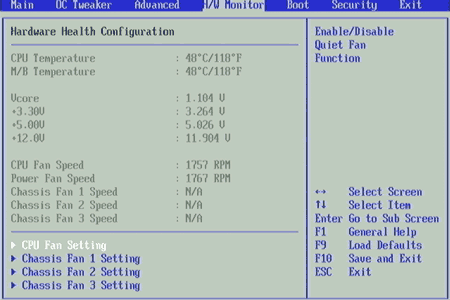

Аппаратному мониторингу посвящена страница H/W Monitor. Здесь представлена лишь самая базовая информация. Особенно скуден блок напряжений. Зато весь раздел умещается на одном экране.

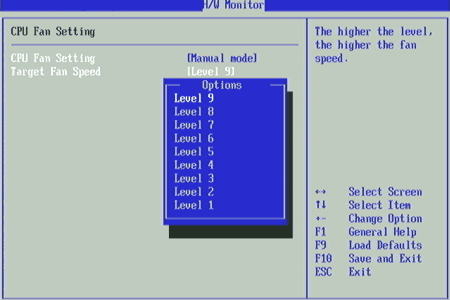

Также в H/W Monitor можно задать алгоритм управления вентиляторами. Почему-то только четырьмя (на плате, напомню, пять разъемов). В ручном режиме доступно девять «уровней» скорости вращения вентиляторов. В автоматическом (исключительно для процессорного) можно соотнести эти уровни с показаниями термодатчика.

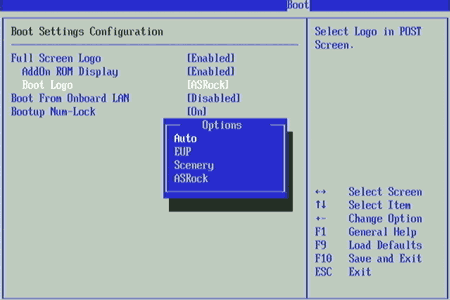

В разделе Boot меня заинтересовал блок параметров, посвященный отображаемой при загрузке полноэкранной картинке.
Их на плате ASRock P55 Deluxe3 три разных. Можно выбрать ту, что больше нравится, а можно заставить плату показывать при загрузке случайную заставку.
Одну из трех штатных вы уже видели, остальные выглядят следующим образом:
Отдельно можно отключить подсказку по функциональным клавишам на этой картинке.

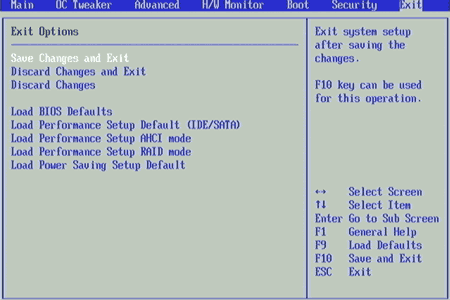

Также способно удивить обилие предустановленных наборов параметров BIOS Setup. На закладке Exit предлагается выбор из пяти вариантов:
В целом BIOS Setup тестируемой платы оставляет смешанное впечатление. Вроде все необходимое есть, а некоторые моменты и вовсе реализованы так, что даже «гранды» вроде Asus могут позавидовать. Но группировка параметров заставляет тратить лишнее время на поиски нужных, а кое-какие детали алгоритма задания необходимых параметров и вовсе неочевидны.
