Возможности BIOS Setup

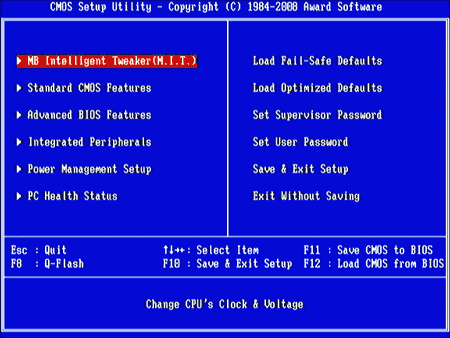

BIOS Setup тестируемой платы традиционно для Gigabyte основан на микрокоде Award Inc.

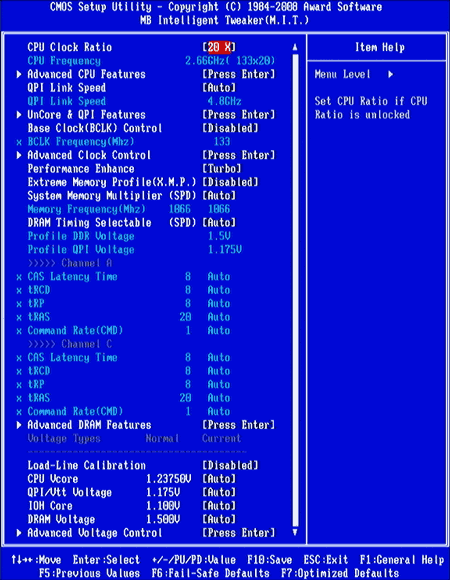

Наиболее интересующий оверклокеров раздел MB Intelligent Tweaker (M.I.T.) – первый же в списке. Полностью он выглядит следующим образом:
реклама
Открывает M.I.T. множитель центрального процессора. Доступны все штатные значения. А вот выставить, как на материнских платах Asus, коэффициент умножения напрямую в значение, соответствующее активированному режиму Intel Turbo Boost, не удастся.
Следом расположен подраздел Advanced CPU Features, где можно повыключать многочисленные технологии, поддерживаемые процессорами Intel Core i7 9xx. И активировать полноценный Turbo Boost (параметр C3/C6/C7 State Support). Кстати, соответствующая возможность появилась в BIOS Setup платы Gigabyte GA-EX58-Extreme не так давно, что говорит о продолжении производителем работы над улучшением прошивки своих продуктов (по крайней мере, некоторых) в течение продолжительного времени.
Также в Advanced CPU Features присутствует возможность отключить любое количество процессорных ядер. Трехядерный Core i7 9xx – это интересно...

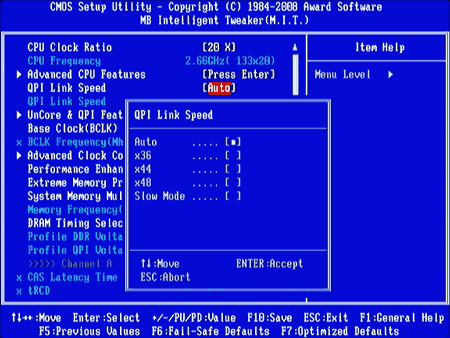

Далее в основном разделе M.I.T. расположился множитель QPI Link. Сразу следом для справки выводится суммарная установленная частота этой шины.

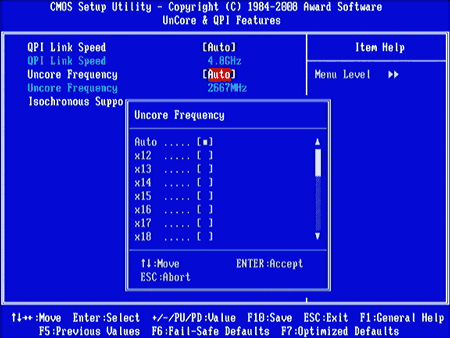

Коэффициент умножения для Uncore Frequency вынесен в отдельный подраздел. И, видимо, чтобы ему не было одиноко, там же дублируется множитель QPI.
реклама

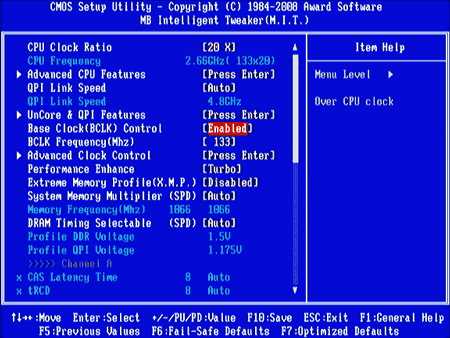

Частоты с помощью всех этих коэффициентов, напомню, задаются путем их простого умножения на базовую частоту (BCLK). В основном разделе M.I.T. следом идет именно она. Правда, сначала, как водится у Gigabyte, нужно самому себе разрешить ее изменение:

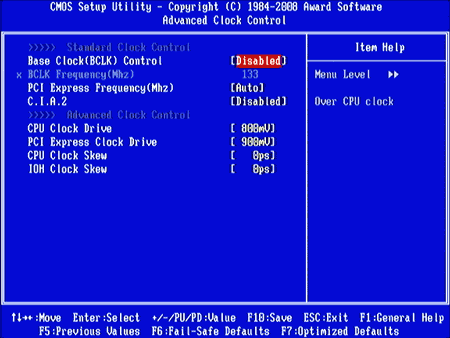

Еще в одном подразделе – Advanced Clock Control – можно также зафиксировать частоту шины PCI Express и опробовать автоматический разгон.

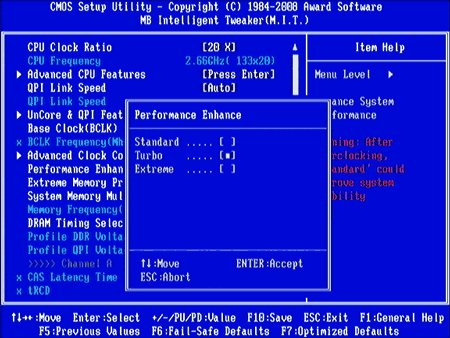

А следом на главной странице M.I.T. расположился еще один параметр для автоматического повышения производительности – Performance Enhance. Ни по скорости, ни по разгонному потенциалу разницы между тремя его значениями – Standard, Turbo и Extreme – в ходе тестов отмечено не было. Последнее подходит плате по названию, поэтому с ним она всегда и работала :).

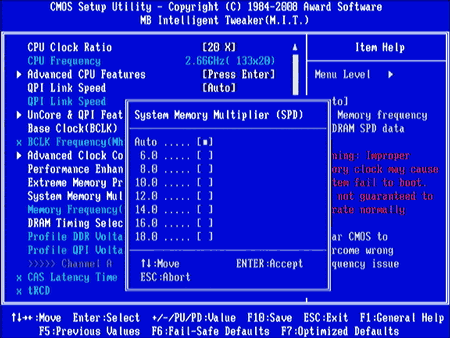

Множитель оперативной памяти также задается напрямую. А ее суммарная заданная таким образом частота выводится следом.
Задержки памяти можно установить отдельно по каждому из трех каналов. Правда, и это нужно сначала самому себе разрешить:

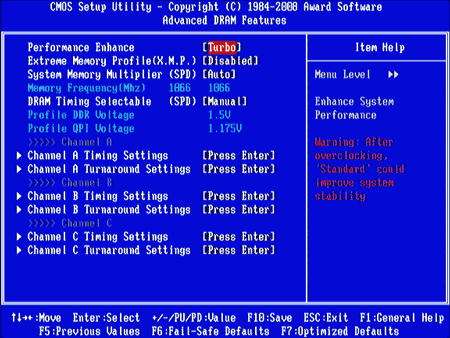

Второстепенные тайминги вынесены в еще один подраздел – Advanced DRAM Features. Здесь же дублируются множитель памяти, Performance Enhance, а также X.M.P. Последнее – аббревиатура от Intel Extreme Memory Profile – отдельный режим работы памяти, прошитый в SPD многих оверклокерских модулей DDR3.
Задавать десятки задержек отдельно по трем каналам не слишком удобно. Но не стоит забывать о позиционировании Gigabyte GA-EX58-Extreme. Экстремальным оверклокерам дополнительная свобода действий только на пользу. Да и каждый параметр всегда можно установить в «Auto».
реклама

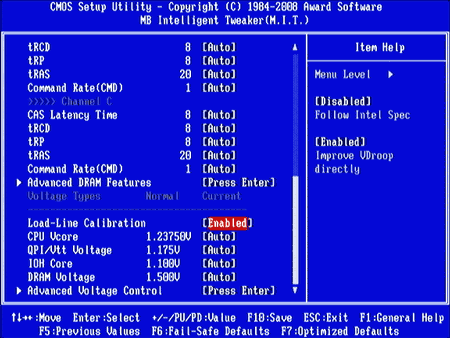

Но возвращаемся в основной раздел M.I.T. После параметров, относящихся к памяти, здесь располагается блок напряжений. Первым делом для разгона следует включить Load-Line Calibration, предотвращающий снижение процессорного вольтажа под нагрузкой (так называемый Vdroop).

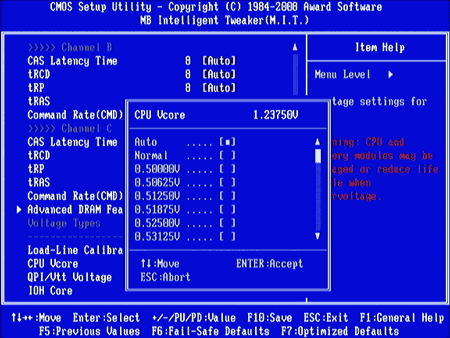

Ну, а далее можно смело устанавливать напряжения на компонентах. Кроме набора конкретных значений, в списке для каждого присутствуют пункты «Auto» и «Normal». Со вторым все понятно, а вот позволять материнской плате самой выбирать напряжение на компонентах при разгоне может быть чревато: она их нещадно завышает. Хотя из заведомо безопасного интервала вольтажи «сами-собой» не выходят.
Верхний предел для каждого напряжения при ручном выборе более чем достаточный. Потенциально рискованные, по мнению инженеров Gigabyte, значения помечаются сначала розовым, потом красным.
CPU, QPI/Vtt, IOH и DRAM Voltage – это только то, что вынесено в основной раздел M.I.T. Но предоставляемые тестируемой платой возможности по заданию напряжений на этом не заканчиваются. В подразделе Advanced Voltage Control запрятано еще более десятка параметров. Это не считая, как обычно, продублированных основных.
Приведем таблицу с диапазонами и шагами изменения основных напряжений:
|
|
|
|
CPU |
|
|
|
DRAM |
|
|
|
QPI/Vtt |
|
|
|
IOH |
|
|
|
