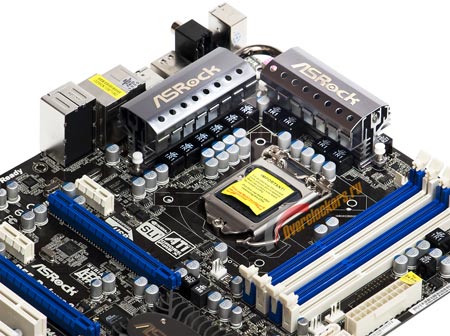

Массивные радиаторы преобразователей питания вряд ли будут конфликтовать с системой охлаждения CPU: они не самые высокие.
С процессорным кулером связан и, пожалуй, самый интересный момент в дизайне ASRock P55 Deluxe3: на плату можно установить радиатор с креплением под разъем LGA 775. Как известно, Intel при разработке платформы LGA 1156 + P55 Express в третий раз за год изменила расстояние между монтажными отверстиями процессорных систем охлаждения.
Сначала, напомню, стали неактуальны крепления под LGA 775 с их 72 миллиметрами между соседними дырками: для установки кулера на LGA 1366 нужно было 80 мм. Большинство производителей систем охлаждения выпустили дополнительные крепления и обновленные версии своих самых интересных продуктов. А некоторые материнские платы на Intel X58 Express могут похвастать наличием двух наборов монтажных отверстий: разницы между 72 и 80 мм для этого достаточно. Такие универсальные платы быстро завоевали признание бережливых пользователей, не желавших тратиться на новую процессорную систему охлаждения.
реклама
Но когда с выходом LGA 1156 появился третий вариант – 75 миллиметров между соседними монтажными отверстиями, казалось, что плат на Intel P55 Express с возможностью установки кулера от LGA 775 мы не увидим. Просто «вытянуть дырки внутрь» не получится, т.к. данный подход лишит нас совместимости с системами охлаждения, крепящимися при помощи стандартных пластиковых защелок. Это, например, большинство продуктов Scythe. А еще – Sanyo Denki, чьи кулеры наиболее часто используют с процессорами Intel. Они еще называются «боксовыми».

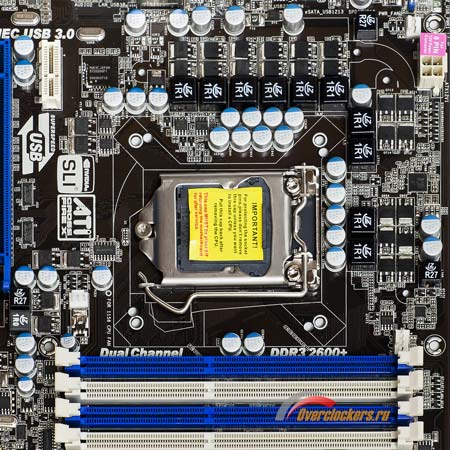

Но инженеры ASRock и тут нашли выход: большинство их плат на P55 Express все-таки может похвастать вторым набором монтажных отверстий с расстоянием между соседними в 72 мм. Просто он «повернут» на несколько градусов по часовой стрелке. Выглядит это достаточно интересно.
И, конечно, не является универсальным решением: хоть с размещением на плате самых массивных процессорных систем охлаждения в таком положении проблем быть и не должно (благо процессорный разъем от ближайшего PCI-E отодвинут достаточно далеко), но сам сокет Intel LGA 1156 оснащен стальной пластиной снизу, которая помешает воспользоваться большинством креплений для LGA 775, использующих backplate (монтажная крестовина с обратной стороны платы).

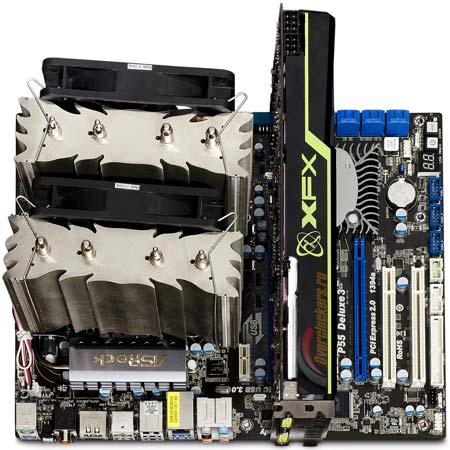

Раз уж повернутый немного IFX-14* от видеокарты в первом PCI-E отделяет пара сантиметров, то с процессорными кулерами проблем быть не должно.
* Видеокарта XFX GeForce GTX 275 попала в кадр случайно. Собственно в тестах она не используется, но ее видеовыход полезен для снятия скриншотов BIOS Setup. Карты Radeon HD 58xx соответствующими аналоговыми разъемами, к сожалению, обделили.
реклама
Думаю, читателям уже стало понятно, что несмотря на громкое название, тестируемая плата по всем признакам относится скорее к среднему сегменту. Впрочем, элементная база «высокому» статусу ASRock P55 Deluxe3 соответствует. На ней не обнаружить конденсатора с жидким электролитом – все твердотельные, а питание CPU выполнено по схеме 8 + 2 – этого обычно более чем достаточно даже для серьезного разгона четырехъядерных процессоров. Хотя, например, преобразователь питания памяти по сравнению с «экстремальной» версией даже «полегчал» – он здесь однофазный. Нет и приятных мелочей вроде удобных защелок слотов расширения и пластиковой защиты на текстолите под рычажком открытия процессорного разъема.

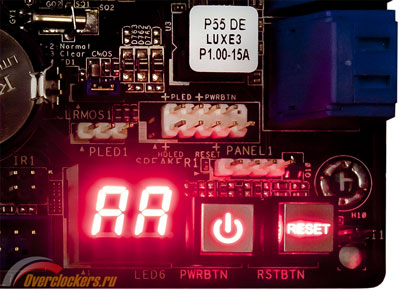

В правом верхнем углу материнской платы можно обнаружить кнопки включения системы и сброса. Их серебристые квадратики одинаковые по форме, но внятно промаркированы. Третья кнопка – обнуления BIOS Setup – расположилась на I/O-панели ASRock P55 Deluxe3. И «Power», и «Reset», и «Clear CMOS» подсвечиваются яркими красными диодами.

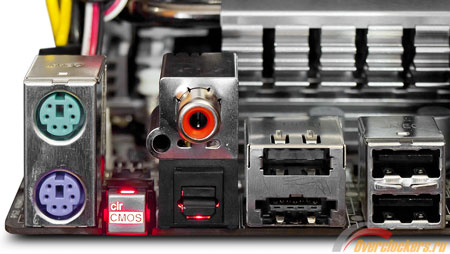

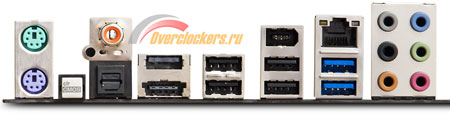

Также на панели ввода-вывода платы разместились следующие разъемы:
- Пара портов PS/2 для клавиатуры и мыши;
- Коаксиальный и оптический аудио-выходы;
- Порт eSATA;
- Шесть USB 2.0;

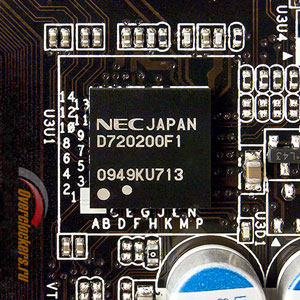

- Два USB 3.0 (их обеспечивает дополнительный контроллер NEC D720200F1);
- Порт IEEE1394a (Firewire);
- Сетевой разъем RJ-45 (витая пара);
- Шесть аудио-джеков восьмиканального кодека.
Один из USB 2.0 совмещен с eSATA. Еще три разъема, позволяющие подключить остальные шесть «универсально-последовательных» портов, можно обнаружить в нижней части платы. Там же находится и второй Firewire, а также коннектор для вывода на заднюю панель COM-порта (соответствующая планка в комплекте отсутствует).

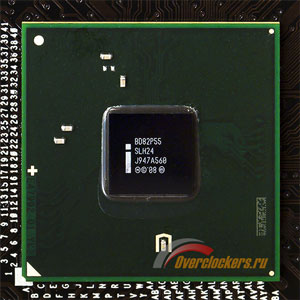

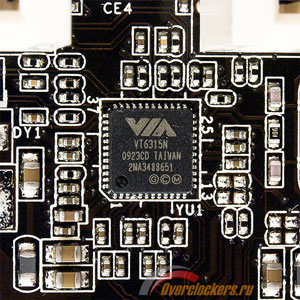

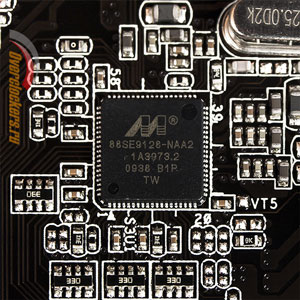

Поддержка IEEE 1394a реализована при помощи контроллера VIA VT6315N. За локальную сеть отвечает чип Realtek RTL8111DL. Шесть портов SATA 3 Gb/s (2.0) на плате берут свое начало от единственной микросхемы набора логики Intel P55 Express. А вот IDE и FDD чипсетами Intel давно не поддерживаются, но они на плате также есть, а все благодаря контроллерам Marvell 88SE9128 и ITE IT8720F соответственно.
Разъем для подключения накопителя на гибких магнитных дисках не слишком удачно расположен в самом низу платы под слотом PCI. Впрочем, это типичная для современных материнских плат ситуация.
Хорошо, что PATA на ASRock P55 Deluxe3 находится там, где и должен быть, – на правом торце платы внизу, образуя живописную композицию с «чипсетными» SATA. Чтобы не мешать картам расширения, они все уложены набок.
А вот расположенные выше два порта SATA 6 Gb/s установлены вертикально. Впрочем, они находятся выше первого полноразмерного слота PCI-E и не должны стать источником проблем.
Взглянем на систему охлаждения платы.
