Тестовый стенд

ASRock P55 Deluxe3 тестировалась в составе следующей системы:

Центральный процессор:	Intel Core i5 750 (ревизия B1, штатное напряжение 1.1875 В, фото экземпляра).
Охлаждение CPU:	Thermalright IFX-14 с двумя вентиляторами Zalman ZM-F3 120 x 120 x 25 мм (≈1800 RPM). Крепление радиатора под LGA 1156 самодельное, описано в отдельной заметке.
Термоинтерфейс:	Arctic Cooling MX-2.
Оперативная память:	3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля).
Видеокарта:	ATI Radeon HD 5850 Asus 1 Гбайт, reference.
Блок питания:	Enermax Revolution 850 Вт.
Дисковая подсистема:	WD Caviar Black WD1001FALS 10¹² байт.
Соперники:	ASRock P55 Extreme, Asus P7P55D Premium.

Система охлаждения и температурный режим

Система охлаждения ASRock P55 Delux3 состоит из двух компонентов.

425x450 42 KB. Big one: 1415x1500 360 KB

Угловую, в форме буквы «Г» конструкцию образуют радиаторы, призванные охлаждать элементы процессорного преобразователя питания. Они соединены шестимиллиметровой тепловой трубкой.

Эти радиаторы только выглядят массивными. На самом деле они довольно легкие и не могут похвастать большой площадью оребрения. Усугубляют ситуацию явно декоративные накладки с логотипом производителя, которые только усложняют продув радиаторов. Впрочем, каких бы то ни было признаков перегрева платы во время тестирования (в том числе и в разгоне) отмечено не было.

Радиатор южного моста Intel P55 Express здесь также не самый серьезный. Хотя, надо заметить, по сравнению с P55 Extreme на P55 Deluxe3 все элементы системы охлаждения заметно «подросли». Да и эта микросхема действительно очень «холодная», предъявляемые ею требования к охлаждению минимальны. Так что в данном вопросе инженеров ASRock можно только похвалить за разумный подход. Радиатор низкий и картам расширения никак не помешает.

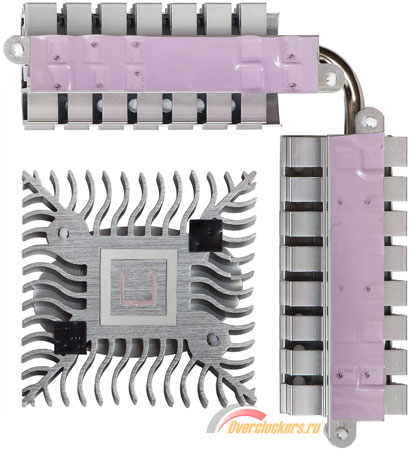

410x450 42 KB. Big one: 1368x1500 370 KB

В качестве теплопроводящего интерфейса на всех элементах системы охлаждения платы используется так называемая «термолипучка». А крепятся радиаторы с помощью стандартных подпружиненных пластиковых защелок.

Система охлаждения P55 Deluxe3 обходится без вентиляторов. Уже хорошо, ведь у ASRock бывает и иначе. Зато к плате можно подключить целых пять своих «вертушек». Два соответствующих разъема находятся в ее верхней части и три – в центре. Нижняя половина обделена коннекторами для подключения вентиляторов. Интересно, что на P55 Extreme разъемы для подключения вентиляторов отсутствовали в верхней части платы :).

Четырехконтактные лишь два коннектора из пяти – «процессорный» (CPU_FAN) в верхней части и «первый корпусной» (CHA_FAN1) в центре платы. Остальные коннекторы ШИМ-регулировку не поддерживают.

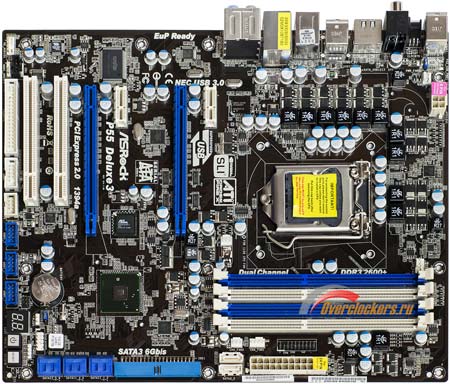

ASRock P55 Deluxe3 с демонтированной системой охлаждения выглядит следующим образом:

450x384 57 KB. Big one: 1500x1280 537 KB

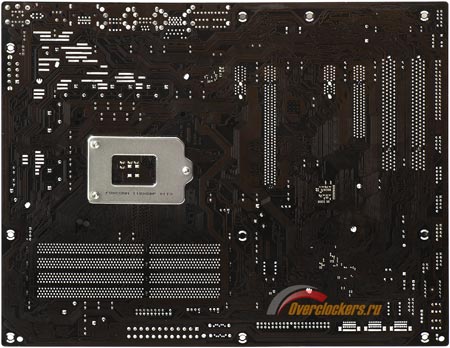

450x348 43 KB. Big one: 1500x1161 407 KB

Кроме процессорной, плата поддерживает вывод своей собственной температуры – «M/B». Основываясь на ней, мы и провели тестирование эффективности системы охлаждения материнки. Испытания проходили на открытом стенде. Стендовый CPU Intel Core i5 750 был разогнан до 4000 МГц (20 x 200) под напряжением 1.3 В, оперативная память работала в штатном режиме, на частоте 1600 МГц с задержками 7–7–7–18–1N и при напряжении 1.65 В. Температура окружающего воздуха колебалась в районе 30°C. В простое термодатчик показывал 44 градуса, а под нагрузкой с помощью Linpack (LinX, 64-битный, памяти 2048 Мбайт) – 52.

С учетом того, что система охлаждения платы работала практически в пассивном режиме (процессорный кулер Thermalright IFX-14 ее радиаторы напрямую не обдувает), температуры можно назвать неплохими. Еще бы знать, что они показывают :).

Перед исследованием возможностей BIOS Setup тестируемой платы приведем

Технические характеристики ASRock P55 Deluxe3

Platform	ATX Form Factor: 12.0-in x 9.6-in, 305 mm x 244 mm; All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors).
CPU	Supports Intel® CoreTM i7 / i5 / i3 and Pentium® G6950 Processors in LGA 1156 Package; Advanced V8 + 2 Power Phase Design; Supports Intel® Turbo Boost Technology; Supports Hyper-Threading Technology; Supports Untied Overclocking Technology; Supports EM64T CPU.
Chipset	Intel® P55 Express.
Memory	Dual Channel DDR3 Memory Technology; 4 x DDR3 DIMM Slots; Supports DDR3 2600+ (OC) / 2133 (OC) / 1866 (OC) / 1600 / 1333 / 1066 non-ECC, un-buffered memory; Max. capacity of system memory: 16 GB; Supports Intel® Extreme Memory Profile (XMP).
Expansion Slot	2 x PCI Express 2.0 x16 slots (Single at x16 or Dual at x8 / x8 mode); 2 x PCI Express 2.0 x1 slots (2.5 GT/s); 2 x PCI slots; Supports ATITM CrossFireX (TM) and Quad CrossFireX (TM); Supports NVIDIA® SLI (TM) and Quad SLI (TM).
Audio	7.1 CH HD Audio with Content Protection; DAC with 110 dB dynamic range (VIA® VT2020 Audio Codec); Premium Blu-Ray audio support.
LAN	PCI-E x1 Gigabit LAN 10/100/1000 Mb/s; Realtek RTL8111DL; Supports Wake-On-LAN.
Rear Panel I/O	1 x PS/2 Mouse Port; 1 x PS/2 Keyboard Port; 1 x Coaxial SPDIF Out Port; 1 x Optical SPDIF Out Port; 5 x Ready-to-Use USB 2.0 Ports; 1 x Powered eSATAIII/USB 2.0 Connector; 2 x Ready-to-Use USB 3.0 Ports; 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED); 1 x IEEE 1394 Port; 1 x Clear CMOS Switch with LED; 6 x HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line In / Front Speaker / Microphone.
SATA3	2 x SATA3 6.0 Gb/s connectors by Marvell SE9128, support hardware RAID (RAID 0 and RAID 1), NCQ, AHCI and "Hot Plug" functions (SATA3_2 connector is shared with eSATA3 port).
USB 3.0	2 x USB3.0 ports by NEC UPD720200, support USB 1.0/2.0/3.0 up to 5Gb/s.
Connector	6 x SATAII 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel Rapid Storage), NCQ, AHCI and "Hot Plug" functions; 2 x SATA3 6.0 Gb/s connectors; 1 x ATA133 IDE connector (supports 2 x IDE devices) (Please use bundled 80-conductor IDE cable); 1 x Floppy connector; 1 x IR header; 1 x COM port header; 1 x HDMI_SPDIF header; 1 x IEEE 1394 header; 1 x TPM header; 1 x Chassis Intrusion header; 1 x Power LED header; 5 x FAN connector: CPU / Chassis / Power; 1 x 24 pin ATX power connector; 1 x 8 pin 12V power connector; 1 x CD in header; 1 x Front panel audio connector; 3 x USB 2.0 headers (support 6 USB 2.0 ports); 1 x Dr. Debug (7-Segment Debug LED).
Smart Switch	1 x Clear CMOS Switch with LED; 1 x Power Switch with LED; 1 x Reset Switch with LED.
BIOS Feature	16Mb AMI BIOS; AMI Legal BIOS; Supports "Plug and Play"; ACPI 1.1 Compliance Wake Up Events; Supports jumperfree; SMBIOS 2.3.1 Support; CPU, VCCM, SB, VTT, PCH PLL Voltage Multi-adjustment; Supports I. O. T. (Intelligent Overclocking Technology).
Support CD	Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite and Creative Sound Blaster X-Fi MB) (OEM and Trial Version); ASRock OC Tuner.
Unique Feature	Intelligent Energy Saver; Instant Boot; ASRock Instant Flash; ASRock OC DNA; Hybrid Booster: CPU Frequency Stepless Control; ASRock U-COP; Boot Failure Guard (B.F.G.); Combo Cooler Option (C.C.O.); Good Night LED.
Hardware	CPU Temperature Sensing.
Monitor	Chassis Temperature Sensing; CPU / Chassis / Power FAN Tachometer; CPU Quiet FAN; CPU / Chassis FAN Multi-Speed Control; CASE OPEN detection; Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore.
OS	Microsoft® Windows® 7 / 7 64-bit / Vista (TM) / Vista (TM) 64-bit / XP / XP 64-bit compliant.
Certifications	FCC, CE, WHQL; EuP Ready (EuP Ready Power supply is required).
