Возможности BIOS
Главный вопрос исследования: умеет ли эта материнская плата вообще разгонять процессоры. Учитывая специфику данного продукта, отсутствие «разгонных» опций не выглядело бы так уж удивительно.
Zotac использует BIOS, разработанный American Megatrends Inc. (AMI). Интерфейс прост и интуитивно понятен: экран разделен на две части – в правой располагаются доступные для изменения настройки, в левой – краткие пояснения по каждому пункту. Как и положено, BIOS от AMI использует классическую серо-синюю гамму цветов.

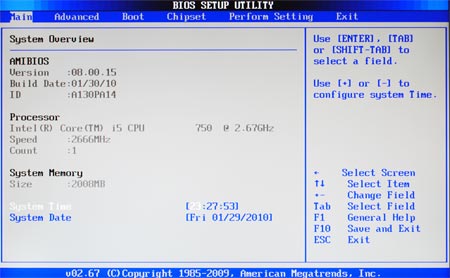

Основной экран, который предстает перед нами после нажатия клавиши Delete во время загрузки системы, приведен на фото ниже:
Здесь отображаются данные об установленной версии BIOS, типе и рабочей частоте используемого процессора и объеме оперативной памяти. Помимо этого здесь же расположены инструменты изменения даты и времени. Навигационная строка вверху экрана включает шесть пунктов. Рассмотрим их по очереди.
реклама
Вкладка Advanced Settings (продвинутые настройки) как обычно содержит обширное внутреннее меню. В общей сложности здесь расположены 11 подразделов.

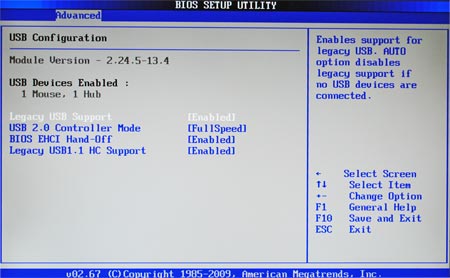

Первый из них – USB Configuration, как следует из названия, заключает в себе несколько настроек USB. А еще там можно увидеть список подключенных USB-устройств (в нашем случае это мышь).

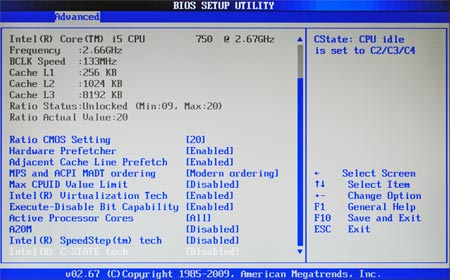

Следующий подраздел меню озаглавлен CPU Configuration. Здесь собраны настройки работы центрального процессора. В верхней части экрана приводится исчерпывающая информация об используемом процессоре (частота процессора, частота BCLK, множитель, объем cache-памяти разных уровней). Нам этот раздел может быть интересен прежде всего тем, что именно сюда вынесены настройки множителя процессора и переключатель количества активных ядер. Функция Intel Speed Step, которая иногда мешает полноценно разгонять процессор, отключается при необходимости в этом меню.

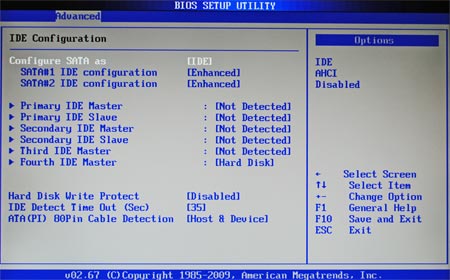

Раздел IDE Configuration, встречающийся в BIOS любой материнской платы, не меняется последние 10 лет. Комментировать тут особенно нечего.
реклама

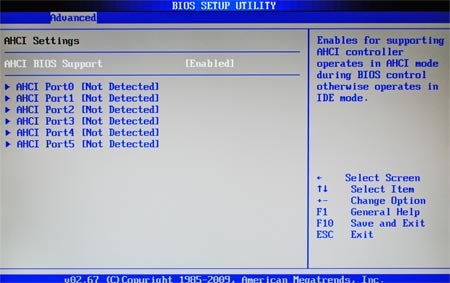

Это же относится к настройкам раздела ACHI Settings. Отрадно, что они есть, но использовать их, скорее всего никогда не придется.

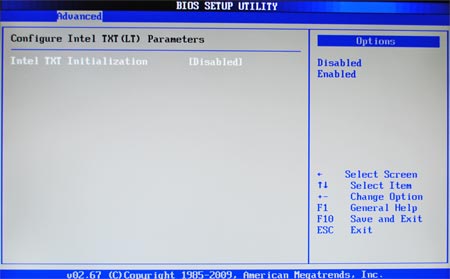

Раздел Intel TXT(LT) Parameters содержит ровно одну опцию. Забавно видеть на такой маленькой «домашней» плате технологию доверенной загрузки, предназначенную для достаточно серьезной защиты данных. Скорее всего и данный раздел меню окажется невостребованным.
Раздел Trusted Computing позволяет активировать поддержку опального стандарта TCG/TPM, активно продвигавшегося на рынок в середине 2000-х годов.

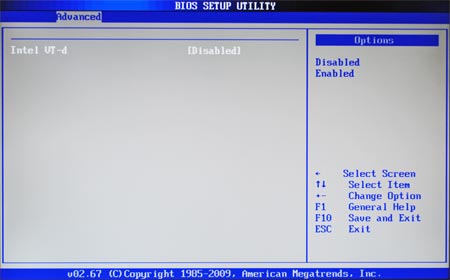

Еще один раздел с одной опцией внутри – Intel VT-d Configuration. Для любопытных поясним, что это технология виртуализации ввода\вывода, которая применяется совместно с технологией виртуализации расчетов (той самой Intel Virtualization Tech., которая постоянно попадается среди настроек процессора).

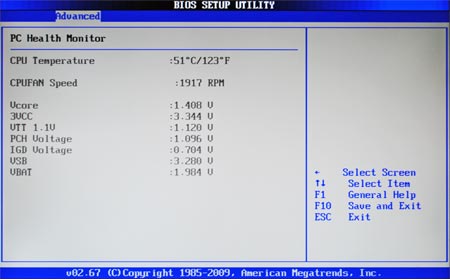

Наконец-то мы попали в действительно нужный раздел меню – это традиционный PC Health Monitor. Здесь мы можем оценить текущую температуру процессора, обороты вентилятора кулера и реальные (по мнению BIOSа) напряжения по разным линиям.

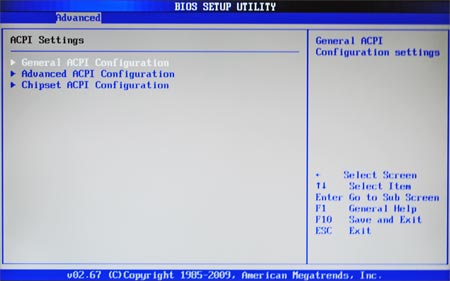

Далее мы можем перейти в большой раздел, посвященный конфигурации ACPI. Обратите внимания на его компоновку. Вместо того чтобы выстроить все опции «столбиком» в одном меню, создатели материнской платы зачем-то распределили их по 3 разделам.

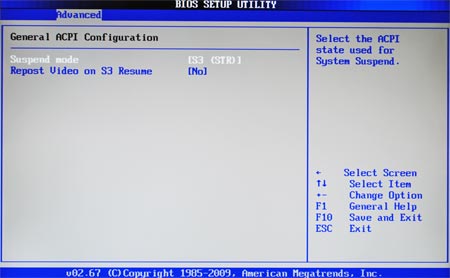

Две настройки в разделе General ACPI Configuration…

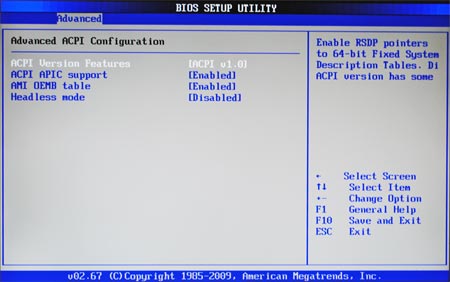

…еще четыре вспомогательных в разделе Advanced ACPI Configuration…
реклама

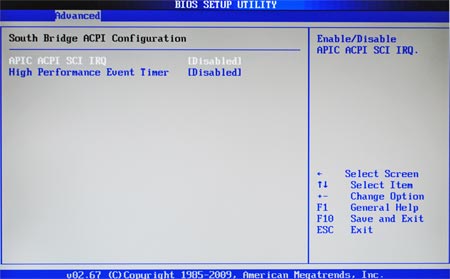

…и еще парочка в разделе Chipset (South Bridge) ACPI Configuration. Несколько странное решение, однако, учитывая тот факт, что данные настройки используются в лучшем случае раз в год, неудобств возникнуть не должно.
