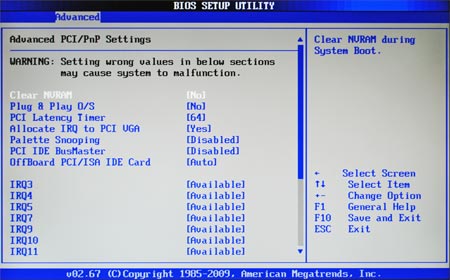

Раздел Advanced PCI/PnP Configuration представлен на фото ниже. Аналогичный набор настроек мы видели во время нашего предыдущего тестирования Biostar TH55XE на основе того же самого набора логики.

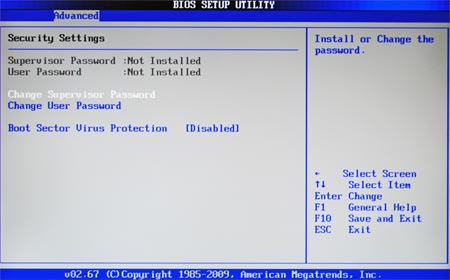

Наконец, завершает перечень подпунктов раздела Advanced Settings вкладка Security. Здесь можно установить администраторский и пользовательский пароли, защитив свою систему от несанкционированного доступа.

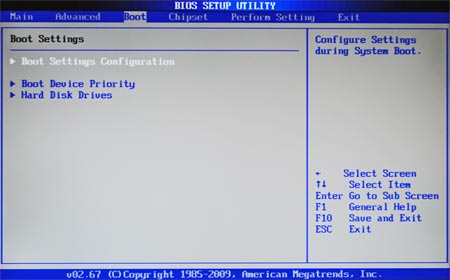

Следующий большой раздел меню, озаглавленный Boot Settings, разделен на три части-подраздела.
реклама

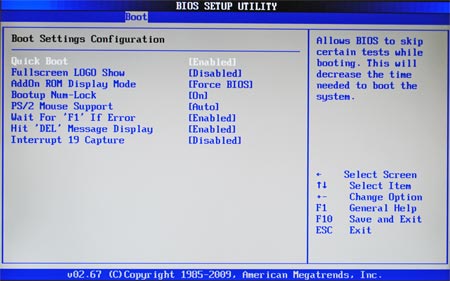

Первый из них Boot Settings Configuration позволяет ускорить загрузку системы посредством активации опции Quick Boot и отключения демонстрации логотипа компании. Остальные два раздела не стоят нашего внимания. Первый из них, Boot Device Priority, позволяет задать очередность загрузочных дисков, а второй, Hard Disk Devices - увидеть список дисков, установленных в системе.

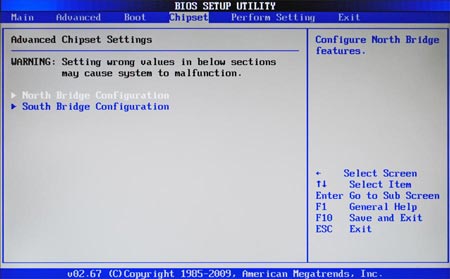

Следующий пункт навигационной строки называется Advanced Chipset Settings. Как не сложно догадаться, здесь содержатся две вкладки – настроек северного и южного мостов.

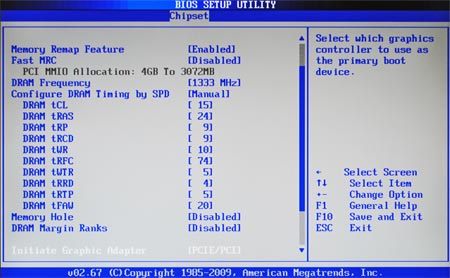

В списке настроек северного моста мы находим все необходимое для работы с оперативной памятью при разгоне. Именно здесь задается множитель, определяющий частоту DRAM на основе базовой частоты BCLK, и выставляются всевозможные тайминги-задержки. Обращаем ваше внимание на тот факт, что тайминги становятся доступными для регулировки только после перевода параметра Configure DRAM Timing в положение Manual.
В ручном режиме мы можем выставить следующие значения таймингов:
Параметр |
значение |
значение |
DRAM tCL |
|
|
DRAM tRAS |
|
|
DRAM tRP |
|
|
DRAM tRCD |
|
|
DRAM tWR |
|
|
DRAM tRFC |
|
|
DRAM tWTR |
|
|
DRAM tRRD |
|
|
DRAM tRTP |
|
|
DRAM tFAW |
|
|
реклама
Список настроек южного моста содержит, помимо прочего, «выключатели» различных контроллеров, расположенных на материнской плате. Так, мы можем деактивировать контроллеры HDA, LAN, USB и SMBUS. Не совсем понятно, зачем это может понадобиться пользователю, ведь таким образом можно разве что чуть уменьшить время загрузки системы.

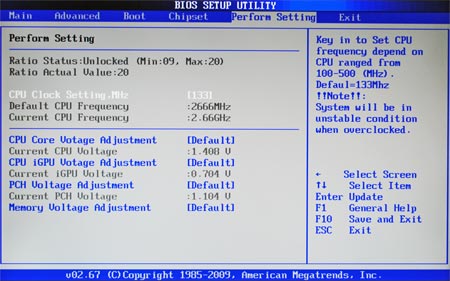

Наконец, мы подобрались к самому интересному разделу. Это местный «разгонный терминал», именно сюда вынесены все оверклокерские опции. Как видно на скриншоте, в данном меню мы можем выставить базовую частоту BCLK, на основе которой определяются частоты процессора и оперативной памяти. Частота задается в пределах 100-500 МГц. К сожалению, множитель процессора из этого меню задать невозможно, для этого нужно вернуться в раздел Advanced Settings и перейти во вкладку CPU Configuration. Материнская плата Zotac H55-ITX WiFi предлагает нам возможность регулировки всего четырех напряжений. Приведем их в виде таблицы:
Параметр |
значение, В |
значение, В |
|
CPU VCore Voltage |
|
|
|
CPU iGPU Voltage |
|
|
|
PCH Voltage |
|
|
|
DRAM Voltage |
|
|
|
Все напряжения задаются в виде «прибавок и убавок», а не в абсолютных цифрах. К счастью, рядом приведены базовые значения, и рассчитать результат прибавки совсем не сложно.
Таким образом, мы получаем некоторые возможности для разгона, но на широкий набор опций рассчитывать не приходится. Впрочем, никто не мешает нам поднять напряжение питания процессора и памяти. Такая возможность предусмотрена и для встроенного видеоядра (которым наш тестовый процессор не оснащен).

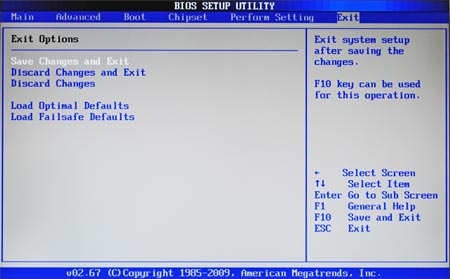

Последний раздел меню BIOS называется Exit, что, в общем-то, неудивительно. Здесь мы можем выбрать один из вариантов выхода: с сохранением настроек или без оного, а так же загрузить набор стандартных настроек или специальный набор «щадящих» настроек для беспроблемного старта системы (Failsafe Defaults).
По результатам исследования BIOS материнской платы можно сделать ряд выводов. Набор настроек, предлагаемый в данном случае, ничуть не уступает таковому у «больших» плат. Более того, некоторые пункты меню даже избыточны и вряд ли пригодятся при повседневном использовании. Что касается «разгонных» настроек – мы получаем только необходимый минимум. Да, мы можем выставить вручную несколько основных напряжений, отрегулировать множитель процессора, частоту системной шины и тайминги памяти. Однако возможности тонкой оверклокерской настройки системы все же ограничены.
Тестовый стенд
- Материнская плата: Zotac H55-ITX WiFi (BIOS 08.00.15) ;
- Процессор: Intel Core i5-750 Lynnfield (2666 МГц, LGA1156, L3 8192 Кб);
- Система охлаждения процессора: Cooler Master Hyper N620;
- Оперативная память: Samsung M378B2873DZ1-CH9 (DDR3-1333, 9-9-9-24, 2x1 Гбайт, двухканальный режим);
- Видеокарта: ATI Radeon HD 5870 1024 Мбайт (ASUS EAH5870 reference);
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
