Разгон
Начав эксперименты по разгону процессора, мы сразу выявили необычную особенность работы подсистемы питания данной материнской платы.

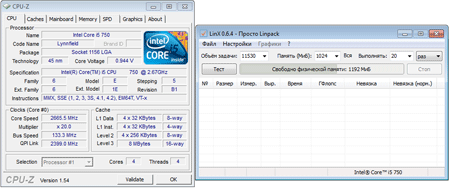

Проведем простой тест. На скриншоте ниже показано состояние системы в покое при отключенных технологиях энергосбережения. Слева от стандартной формы CPU-z показано окно хорошо известного теста Linpack x64 в оболочке Linx 0.6.4. – этот тест понадобится нам позднее.
Итак, из-за того, что технологии энергосбережения неактивны, процессор даже в простое работает на своей базовой частоте 2666 МГц. А теперь обратим внимание на показатель напряжения VCore: всего 0,944 В, и это притом, что номинал нашего «камня» составляет 1,25 В! Что-то здесь не так. Посмотрим, что получится, если запустить тест:
реклама

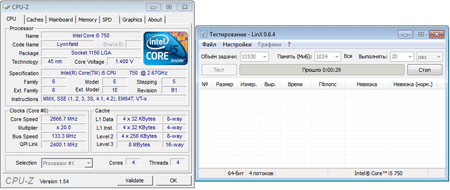

Хм, в этом случае напряжение парой скачков дорастает до отметки 1,408 В, потом чуть проседает и стабилизируется на значении 1,4 В. Удивительно, без нагрузки мы наблюдаем «лютую» просадку напряжения, как будто материнская плата продолжает использовать энергосберегающие технологии, но без понижения частоты процессора. Под нагрузкой же, напряжение вырастает на добрых полвольта, достигая максимально-допустимого для повседневного использования значения. Интересно, какое же напряжение выставлено в таком случае в BIOS?
Этот скриншот мы уже приводили ранее. Все осталось без изменений – данное значение является стандартным. При сбросе настроек напряжение выставляется на величину 1,408 В, и это, по мнению материнской платы, называется «Default». Ребята из Intel придерживаются другого мнения, их «default» должен быть равен 1,25 В. Ну хорошо, попробуем чуть повысить напряжение (+0,04 В) – быть может просадка исчезнет? Ничего подобного, разница напряжений под нагрузкой и без нее осталась почти такой же. В простое мы наблюдаем 1,01 В, а во время прогона Linpack 1,432-1,436 В (показатель колеблется).
В итоге был выбран самый щадящий режим, мы попросту стали повышать частоту системной шины без изменения штатного значения напряжения. В этом случае система сохраняла полную стабильность вплоть до частоты 3600 МГц. В принципе, при напряжении 1,4 В наш стендовый процессор может взять и 4000 МГц, и даже загрузить операционную систему, правда – в одном случае из десяти.
Еще пример - на частоте 3800 МГц система была абсолютно стабильна в Linpack, но только в том случае, если нам вообще удавалось запустить операционную систему. Старты оказывались удачными через раз, очевидно, в какой-то момент загрузки происходил виденный нами «сброс» напряжения и операционка зависала. Пройдя этап загрузки, мы могли активировать нужный тест, при его прохождении напряжение составляло заявленные 1,4, соответственно, проблем не возникало. В общем, мы наблюдаем интересный феномен разгона – под полной нагрузкой система стабильна, а при обычном использовании вполне может зависнуть из-за нехватки напряжения.
Объяснений такой работе подсистемы питания может быть несколько. Во-первых, некорректная работа с нашей моделью процессора, все-таки материнская плата заточена на новые двухъядерники с видеоядром. Во-вторых, брак конкретного экземпляра материнской платы, связанный с неправильной работой контроллера преобразователя питания процессора.
Хотя не будем забывать, что все же мы смогли разогнать процессор ;). Результат, к слову, оказался отнюдь не самым плохим, но «фокусы» с питанием вызывают определенное недоверие к этому продукту Zotac по части разгона.
Заключение
реклама
Итак, сегодня мы рассмотрели очень необычную материнскую плату, которая, несмотря ни на что оставила приятные впечатления. Ниже мы поясним почему, а пока выделим минусы и плюсы Zotac H55-ITX WiFi и приведем свои комментарии по каждому пункту.
- Сверхкомпактные размеры
Данная особенность платы открывает множество интересных способов применения. Во-первых, конечно же, предполагаемое производителем использование в качестве основы мультимедийного центра. «Притаившись» где-нибудь в уголке тумбочки под «плазмой», система такого рода заменит сразу несколько устройств.
При использовании в системе дискретной видеокарты мы получаем все то же самое, но с добавлением отличной графики. Конечно, габариты ультракомпактных корпусов наложат свои ограничения, например, использовать Radeon HD 5870 вряд ли получится, зато видеокарты вроде Radeon HD 5750 встанут отлично. На выходе мы получим вдобавок к прочим возможностям еще и аналог игровой приставки, превосходящий по многим параметрам нынешние Xbox и Sony Play Station.
Наконец, данная материнская плата может послужить отличной основой для самоделки. Например, не так давно на Персональных Страницах нашего сайта промелькнул материал о создании мультимедиа-компьютера в корпусе старого видеомагнитофона. Для подобных экспериментов лучшего железа не найти, систему на основе Zotac H55-ITX можно, кажется, разместить не то что в корпусе магнитофона, она и в тостер влезет :).
- Большое количество разъемов задней панели
Взять, к примеру, USB (а их целых десять штук), - всевозможные USB-накопители, принтеры, джойстики и прочее будут подключены без проблем, можно даже позволить себе роскошь держать всегда подключенными изредка используемые шнуры для зарядки мобильника или фотоаппарата.
Кроме того, мы находим здесь пару видеовыходов HDMI и DVI, которые, к слову, можно использовать вместе, «повесив» на одну систему и телевизор\проектор, и обычный монитор. Производитель не забыл снабдить материнскую плату переходником DVI->VGA, так что с подключением устройств видеовывода никаких проблем возникнуть не должно.
- Неуверенный разгон процессора
Подсистема питания отработала как-то странно. Однако мы не можем не признать того факта, что нам все же удалось разогнать процессор до частоты 3600 МГц. Конструкторы не постеснялись снабдить материнскую плату достаточным количеством «оверклокерских» настроек, жаль только что использовать их крайне затруднительно.
- Наличие WiFi
Здесь комментировать особенно нечего. Кому-то WiFi дома очень даже пригодится, а кто-то, напротив, не захочет переплачивать за ненужную возможность. В общем, выбор за покупателем, нам же этот дополнительный бонус кажется довольно весомым аргументом в пользу Zotac H55-ITX WiFi.
- Всего два слота памяти
Больше просто не влезло. По логике вещей все нормально – на половине материнских плат, кроме самых дорогих топовых моделей, можно смело убирать «вторые» слоты памяти, их все равно мало кто использует. В системах под сокет LGA1366 повсеместно применяются комплекты типа 3х2 Гбайта, в системах под LGA1156 – наборы 2х2 Гбайта.
Вряд ли наша материнская плата станет основой рабочей станции, так что данный минус не является критичным. В крайнем случае, можно воспользоваться модулями памяти, объемом 4 Гбайта, конечно они распространены не так широко, как обычные «двушки», но найти их не проблема. Единственный явный минус малого количества слотов – невозможность «докупить памяти», - для увеличения объема ОЗУ придется менять модули.
- Невозможность организации RAID-массива
реклама
Это более серьезный недостаток, но вызван он не особенностями материнской платы, а характеристиками используемого набора логики Intel H55. Если RAID нужен «позарез» – можно воспользоваться отдельной платой-контроллером, правда, в этом случае придется пожертвовать видеокартой.
- Малое количество слотов расширения
Да, их всего два PCI-e 2.0 16x и PCI-e. Причем второй занят WiFi-карточкой и расположен так неудобно, что, скорее всего, придется использовать «удлинитель» чтобы задействовать здесь другую плату. Единственный слот для видеокарты, к счастью, сделан полноскоростным (2.0 16x), так что мы можем использовать в системе любые ускорители вплоть до Radeon HD 5970 и GeForce GTX480.
Отсутствие слотов расширения значительно ухудшает функциональность платы в качестве основы мультимедийного центра. Начнем с того, что нам будет негде расположить дискретную аудиокарту, чтобы улучшить качество звука. Придется забыть о ТВ-тюнерах и прочих «примочках». Дело отчасти спасает богатая оснащенность самой платы: гигабитный LAN и WiFi здесь уже есть.
В «сухом остатке» мы получаем интересное сочетание потребительских качеств. Для создания обычного домашнего компьютера с широким спектром задач, эта материнская плата будет не лучшим выбором.
А вот для некоего специфического проекта (мультимедийного компьютера, моддинг-проекта, компактного хранилища данных с WiFi-доступом), хорошо продуманного и реализованного, она хорошо подойдет. В общем, если вы знаете, для чего именно вам нужна плата формата mini-ITX, Zotac H55-ITX WiFi может оказаться неплохим выбором. Эта, хоть и маленькая, но добротно сделанная плата полностью соответствует своему назначению.
