Обзор материнской платы Biostar TA890FXE

25 мая 2010, вторник 14:49

Оглавление

Вступление

"Рота стройсь! Смир-но! Вольно! Ну что, отличники матплато-оверклокерской подготовки, кто знаком с продукцией компании Biostar, сделайте шаг вперёд. Молодцы! Теперь, кто из вас покупал эту продукцию, сделайте шаг вперёд. Похвально! А вот кто из вас приобретал топовые материнские платы для платформы AMD, ещё шаг вперёд. Да-а-а, не густо..."(товарищ автор, давайте не будем про армию, а? - прим. ред).

И это, отчасти, понятно. Продукция компании Biostar не так широко распространена на нашем розничном рынке. А между тем производитель достаточно известный, выпускает продукцию с 1986 года и даже разместил в сети интернет свой русскоязычный сайт. Почему же продукция этой компании не пользуется широким спросом в оверклокерской среде? Сложно ответить однозначно. Мне кажется, политика компании направлена на продвижение своей продукции в корпоративном сегменте. Об этом свидетельствует достаточно широкий ассортимент недорогих плат для использования их в составе готовых решений для офисных компьютеров.

Кроме того, отсутствию интереса к продукции способствует недостаточная рекламная агитация и PR кампания. Ещё к этому перечню можно отнести "нераскрученность" бренда в среде энтузиастов, обусловленную отсутствием соответствующей продукции в линейке компании. До недавнего времени всё было именно так, но производитель решил исправиться и побаловать сторонников лагеря AMD, выпустив материнскую плату Biostar TA890FXE, а заодно укрепить свои позиции на рынке и в околооверклокерской среде. Без преувеличения можно сказать, что это флагманский продукт компании. Плата основана на новейшем наборе логики AMD890FX + SB850. Рассмотрим это устройство подробнее.

Упаковка и комплектация

Коробка средних размеров, в мрачных тонах. На лицевой части в правом верхнем углу фрагмент фотографии какой-то другой платы. Зачем? Чтобы было понятно, что компания производит материнские платы? Или что она находится в коробке? Все же странно. Ещё наклеена наклейка BIO unlocking в середине со смещением вправо.

450x337  52 KB. Big one: 1500x1123  377 KB

Она свидетельствует о реализации данной технологии в плате. В самом низу размещена ещё одна наклейка с моделью платы и различными эмблемами, среди которых перечень поддерживаемых стандартов. На обратной стороне коробки в правой части, под надписью BIO-TEX, кратко расписаны ключевые технологические решения, используемые в продукте.





450x350  51 KB. Big one: 1500x1167  391 KB

А в левой части опять наклейка. На этот раз с краткой спецификацией платы. Коробка явно сделана под целую серию продуктов, о чём косвенно «заявляют» наклейки. Открыв коробку, можно увидеть картонный лоток, в котором разложены аксессуары, инструкция и диск.

450x338  42 KB. Big one: 1500x1125  309 KB

Под всем этим "богатством" обнаруживаем саму плату, которая лежит на вспененном полиэтилене, в антистатическом пакете. Инструкция не представляет собой ничего особенного, обычное руководство пользователя на английском языке.

450x350  39 KB. Big one: 1500x1168  326 KB

На диске присутствует следующий набор компонентов:

  • Полный набор драйверов 32- и 64-битных операционных систем Microsoft Windows 2000, XP, Vista и 7;
  • Adobe Acrobat Reader 7;
  • AMD OverDrive;
  • ВIO-Remote;
  • BIOScreen;
  • eHOT Line;
  • T series BIOS Update;
  • T-utility GPU II;
  • TOVERCLOCKER.
  • Набор аксессуаров включает в себя:
  • Три шлейфа SATA;
  • Один переходник питания MOLEX-SATA;
  • Два мостика CrossFire;
  • Одна стяжка на липучке;
  • Заглушка на заднюю панель.

450x426  70 KB. Big one: 1500x1419  508 KB

Стяжки в комплекте это хорошо, но одна выглядит скорее насмешкой. Вот штучки три было бы самое то. Нечётное количество кабелей SATA настораживает. Неужели один не доложили или украли? Листаю мануал. Оказывается всё правильно, так и должно быть. Ещё отсутствует кабель IDE, но на этот счёт в инструкции сказано, что он поставляется опционально. В целом комплект неплохой, но чего-то не хватает для его полноты. Возможно задней планки с IEEE1394 и USB портами. Не складывается по комплекту и ощущение эксклюзива. Можно было бы, например, укомплектовать товар, предназначенный для верхнего ценового сегмента, брелком для ключей, флешкой и др. приятными мелочами. Может это не главное и секрет платы в другом? Продолжим изучение.

Дизайн и особенности платы

Biostar TA890FXE выполнена в форм-факторе ATX, а её габариты составляют 305 х 244 мм. Цветовой гаммой будут довольны фанаты "Спартака" и "ATI" т.к. все разъёмы - красных и белых цветов, а текстолит - тёмно-коричневый.





450x367  91 KB. Big one: 1500x1222  737 KB

Довольно стильно выглядит серебристая надпись Biostar на сером радиаторе северного моста. Изготовлена плата очень опрятно, с ровным расположением элементов и без излишков флюса. Оказывается это уже пятая версия платы.

350x220  28 KB

Долго искал, но все-таки нашёл заветную надпись «Made in China». Не то чтобы я надеялся увидеть что-то другое, просто стало интересно, где же производят сие чудо. Но, как и практически все чудеса, это изготовлено там же - в поднебесной.

Питание платы осуществляется через два разъёма 24 и 8 штырьков. Другие варианты в инструкции не фигурируют. Процессорный разъём на плате позволяет использовать любые процессоры в исполнении AM3. В CPU этого типа интегрирован двухканальный контроллер памяти DDR3. Под неё как раз и распаяно четыре слота.

450x238  63 KB. Big one: 1500x793  502 KB

Они изготовлены из красной и белой пластмассы. Для включения двухканального режима работы необходимо установить модули в разъёмы одного цвета. Производителем заявлены режимы работы DDR3 800 / 1066 / 1333 / 1600 (разгон) / 1800 (разгон), максимально допустимый объём - 16 Гб. Длинная видеокарта, установленная в верхний PCI-e x16 слот, не мешает доступу к защёлкам разъёмов. Другая ситуация складывается с процессорным кулером. Не всякий радиатор можно будет установить и виной тому система охлаждения материнской платы, а также близкое расположение разъёмов памяти к сокету.

Питание процессора выполнено по схеме 4+2. Управляющая микросхема (контроллер) - ST L6717.

450x221  62 KB. Big one: 1500x738  439 KB

Используются драйверы ST L6743. На четыре фазы отведено по одному транзистору P0903BDL на верх и по два P0603BDL на низ. Оставшиеся две фазы оборудованы по одному из этих двух типов. Все конденсаторы на материнской плате твердотельные, о чём производитель трубит везде.





450x188  49 KB. Big one: 1500x626  336 KB

Транзисторы накрыты крупным радиатором системы охлаждения. Он изготовлен из алюминия и хорошо оребрён. В качестве термоинтерфейса выступает голубенькая термопрокладка толщиной 0.5 мм, а в местах контакта драйверов, помимо этого, ещё нанесены небольшие фрагменты другого теплопроводящего материала.

450x180  26 KB. Big one: 1500x601  174 KB

450x153  18 KB. Big one: 1500x509  160 KB

С такой конструкцией об эффективности теплоотвода говорить не приходится. Ещё на снимке можно увидеть, что термоинтерфейс прикасается не ко всем мосфетам. Сомнительной кажется и сама конструкция радиатора северного моста. Непосредственно на кристалл ложится медная пластинка толщиной 0.5 мм и соприкасается с ним через розовую терможвачку.

450x316  32 KB. Big one: 1500x1054  282 KB

450x278  37 KB. Big one: 1500x925  303 KB

В основании алюминиевого радиатора северного моста сделана канавка, в которую уложили тепловую трубку. А дном этой конструкции служит как раз та самая пластинка из меди. При этом не видно следов пайки и канавка просвечивается. О какой эффективности может идти речь? Но самым смешным выглядит радиатор южного моста. Я уже неоднократно тестировал платы, на которых был распаян SB850, и в режиме интенсивной нагрузки (запись с одного винчестера на другой или RAID 0) его температура возрастает градусов до 50 - 53. Но ни на одной из плат мне не попадался такой маленький и куцый радиатор.

450x392  47 KB. Big one: 1500x1305  394 KB

Неужели производитель решил таким образом сэкономить? В роли посредника при передаче тепла опять фигурирует терможвачка. Стоит отдельно упомянуть крепление всех радиаторов, а именно пластиковые клипсы на пружинках. Естественно прижим радиаторов не самый лучший. Что же мы увидим под ними? Да собственно северный мост AMD 890FX...





450x450  91 KB. Big one: 1500x1500  586 KB

...и южный SB850:

450x452  89 KB. Big one: 1433x1440  545 KB

Последний мы уже видели неоднократно в обзорах плат на AMD890GX.

На плате распаяно четыре слота PCI-e x16 (два белого цвета и два красного) и два обычных PCI.

450x376  89 KB. Big one: 1500x1253  597 KB

Следует отметить, что настоящих разъёмов PCI-e x16 - два (белые), два других - бутафорские (красные). Они ограничены аппаратно до x4.

450x394  74 KB. Big one: 1134x992  326 KB

К тому же на них установлены неудобные фиксаторы. При установленной двухслотовой видеокарте достать до рычажков практически невозможно. Разумеется, присутствует поддержка технологии CrossFireX, дающая возможность установить четыре видеокарты с одно- или двухслотовыми системами охлаждения. В таком случае режим работы слотов будет 16+4+16+4. При наличии пары видеокарт с двухслотовой системой охлаждения свободными останутся только два разъёма PCI. И здесь каждый решает персонально, устроит ли его такое положение вещей или нет. Например, мне было бы неудобно из-за того, что новые контроллеры в основном выходят уже на «новом» интерфейсе PCI-e. И вполне вероятна ситуация, когда при установке двух карточек ATI 5850 лишних слотов PCI-e у пользователя не останется. Но ещё раз подчеркну, что данный вопрос каждый решает для себя сам.

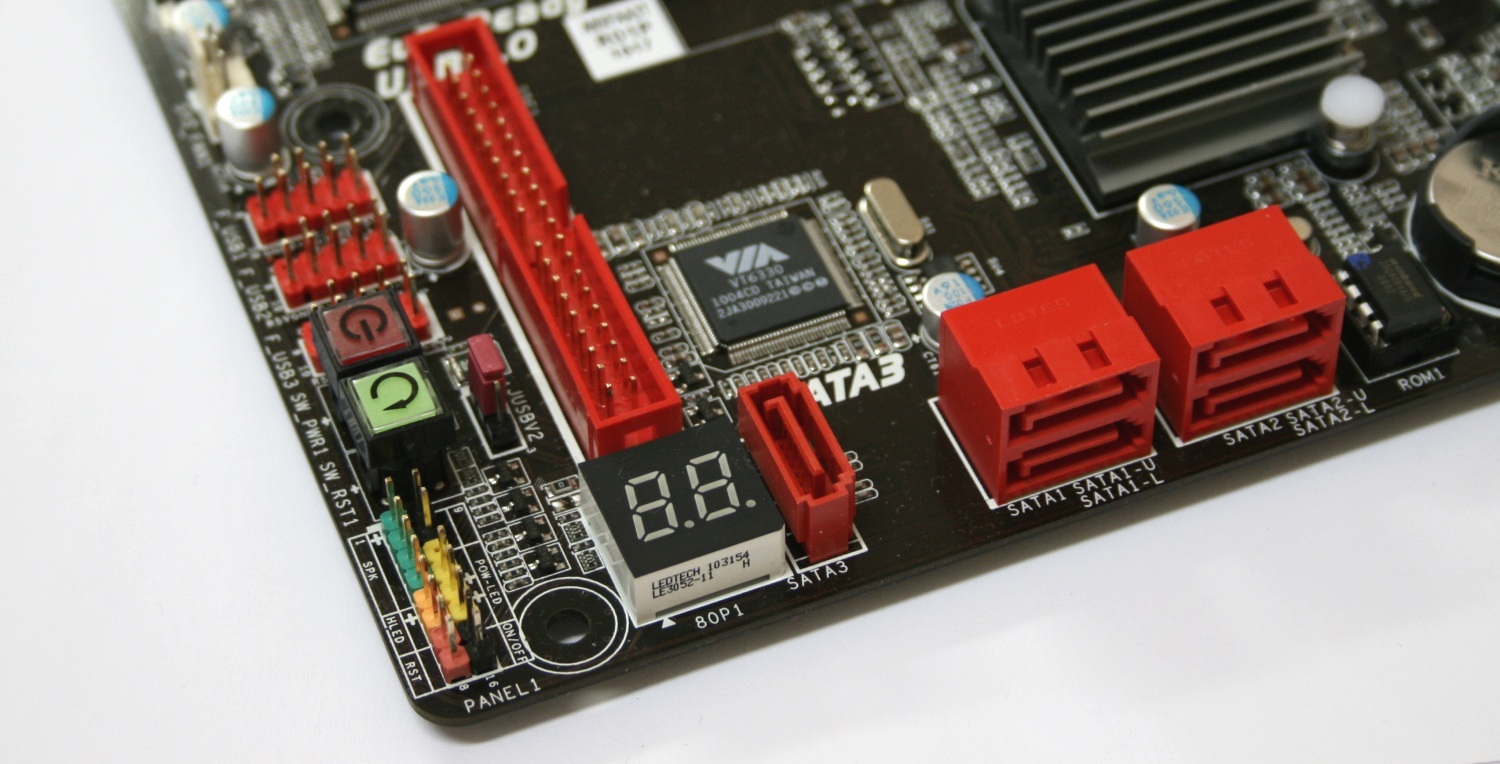

Biostar TA890FXE может похвастаться наличием пяти портов SATA 3. Ещё один, в качестве eSATA, ушёл на заднюю панель. Тем самым задействованы все порты интегрированного в южный мост SB850 контроллера SATA.

450x229  42 KB. Big one: 1500x764  272 KB

Помимо этого есть поддержка старого доброго IDE. Также присутствуют порты USB 2.0.

450x246  54 KB. Big one: 1500x821  335 KB

Шесть распаяно на задней панели и три (для подключения шести устройств) в самом низу платы. Присутствует и другой интерфейс передачи данных - IEEE1394. Его наличие стало возможным благодаря распаянному контроллеру VIA VT6330.

450x445  110 KB. Big one: 1255x1241  570 KB

Один порт IEEE1394 можно найти на задней панели и ещё один - внизу платы.

450x95  25 KB. Big one: 1500x316  165 KB

Рядом с последним можно увидеть штекер для подключения инфракрасного приёмника и COM порта. Там же находятся аудио разъём для передней панели и SPDIF Out. Сам звуковой кодек представлен чипом Realtek ALC892 и обеспечивает вывод восьмиканального HD звука.

450x305  72 KB. Big one: 1500x1016  466 KB

Неподалёку распаяна микросхема гигабитного сетевого контроллера Realtek RTL8111DL.

450x365  77 KB. Big one: 1500x1217  481 KB

В правом нижнем углу платы расположен разъём для подключения индикаторов и кнопок корпуса.

450x239  45 KB

Левее можно увидеть две кнопки: Power и Reset. Тут же разместился индикатор кодов загрузки. Он может быть полезен для выявления различных неисправностей на этапе загрузки.

Расположение этих и других разъёмов можно посмотреть на прилагаемой схеме.

362x450  39 KB. Big one: 823x1022  150 KB

На задней панели ввода/вывода расположились следующие разъёмы:

  • Один разъём PS/2 для мыши;
  • Один разъём PS/2 для клавиатуры;
  • Шесть разъёмов USB 2.0;
  • Один разъём IEEE1394;
  • Один разъём eSATA;
  • Один гигабитный сетевой разъём RJ-45;
  • Шесть аудиоразъёмов minijack;
  • Один оптический S/PDIF Out коннектор;
  • Один коаксиальный S/PDIF Out разъём.

450x121  22 KB. Big one: 1500x402  140 KB
