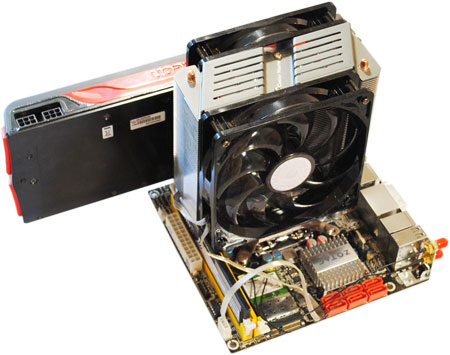

Перейдем к тому моменту тестирования, который наверняка интересует многих читателей – сборке стенда на основе Zotac H55-ITX WiFi. Сможет ли наш «лилипут» принять на борт «гигантские» элементы системы. Особый смак «игре в конструктор» придал тот факт, что у нас в лаборатории не водится «детских» компонентов, вроде компактных маломощных кулеров и видеокарт-затычек. Если точнее, иногда они бывают на тестировании, но стандартный тестовый стенд укомплектован крупногабаритным кулером и мощной видеокартой. Мы не будем делать скидку на размеры, а используем нашу стандартную конфигурацию. Обосновать такой подход очень просто: если материнская плата сможет работать с «тяжелым» железом, менее габаритные комплектующие точно не вызовут проблем. Вдобавок, мы получаем возможность продемонстрировать нашим читателям парочку забавных фотографий. Как вам понравится, например, вот эта:

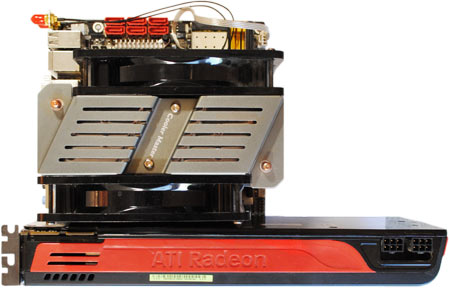

«Злые хулиганы напали на школьника», натюрморт ;). В принципе, встало все неплохо, вот только видеокарта как бы немножко выпирает:

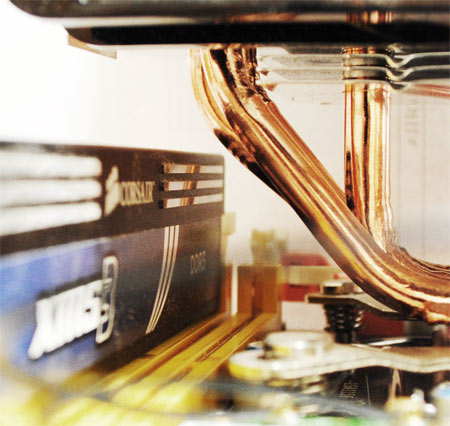

А если серьезно, материнская плата продемонстрировала хорошие результаты в этой дисциплине тестирования. Пройдемся же по порядку по смонтированным элементам системы. С видеокартой проблем не возникло, расположение слота PCI-e выбрано верно, он насколько это возможно «отодвинут» от сокета процессора. Наш башенный кулер CoolerMaster Hyper N620 очень широк, с учетом использования 120-мм вентиляторов общая ширина радиатора достигает 140 мм (вентиляторы сдвинуты относительно друг друга). В результате при установке кулера «как положено» (вдоль защелки сокета) слот PCI-e оказывался полностью перекрытым. После поворота кулера на 90 градусов произошла дружеская встреча тепловых трубок с модулями памяти:

Как видно на фото, установить получается только одну планку. Однако, все не так плохо, для установки второго модуля нам не хватает всего 2 мм по высоте. Алюминиевые «рубашки» Corsair TR3X6G1600C7 на первый взгляд почти не увеличивают высоту планок, однако при ближайшем рассмотрении оказалось, что их верхний загиб как раз добавляет модулю ненужные 2-3 мм «роста». Чтобы не разбирать стендовые «Корсары», мы просто поменяли их на Samsung Original DDR3-1333 2x1 Гбайт, которые не оснащаются радиаторами. В этом случае нам удалось установить оба модуля, правда тепловая трубка кулера все же соприкасалась с одним из них.

Так или иначе, необходимый результат был достигнут, мы смогли собрать на основе Zotac H55-ITX WiFi весьма мощную систему и установить на плату высокопроизводительный кулер. Будущим владельцам данной материнской платы мы рекомендуем тщательно подбирать систему охлаждения процессора, во избежание возникновения проблем с установкой. Напоследок добавим, что нам пригодился «удлинитель» разъема питания процессора из комплекта поставки материнской платы. Инженеры Zotac рассчитали компоновку абсолютно правильно и позаботились о пользователе: разъем питания процессора оказывается перекрыт видеокартой и кулером, однако заблаговременно подключенный удлинитель позволяет забыть об этой проблеме.

Задняя панель нашей сверхкомпактной материнской платы приятно удивляет большим количеством разъемов. К слову, на протестированной в прошлый раз Biostar TH55XE панелька была куда беднее. Итак, здесь расположены: аналоговые аудио-разъемы типа «мини-джек», цифровой аудио-разъем S/PDIF, разъем витой пары Ethernet (RJ-45). Производитель не поскупился на разъемы USB 2.0 – их здесь 10 штук, не у всех больших плат есть столько. Помимо всего прочего сюда выведен разъем eSATA, что увеличивает общее количество подключаемых жестких дисков до 7. Конечно же, материнская пата на основе Intel H55 оснащена собственными видеовыходами: в данном случае это DVI и HDMI. Обычного VGA на задней панели нет, однако монитор с таким разъемом можно подключить через переходник, поставляемый вместе с платой.

В дополнение мы приводим перечень используемых на материнской плате микроконтроллеров с ссылками на их полные описания:

• Alc888 – аудиокодек 7.1+2 производства Realtek;
• PS8101 – пара таких контроллеров обеспечивает вывод изображения на порты DVI и HDMI;
• GL850A – USB 2.0 HUB-контроллер производства Gynesys Logic;
• RT8857 –4-фазный ШИМ-контроллер (в цепи преобразователя питания процессора);
• RT8841 – ШИМ-контроллер (в цепи преобразователя питания памяти).
