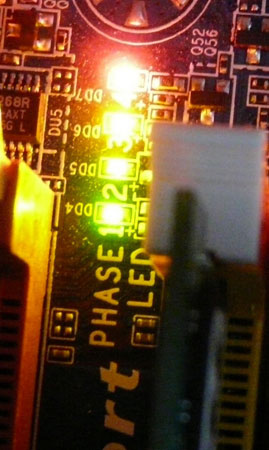

Между слотами памяти расположены индикаторы работы фирменной системы энергосбережения Dynamic Energy Saver. При работе данной технологии два из четырех имеют зеленый цвет, а остальные желтый и красный. Индикаторы отражают количество активных фаз в данный момент. О работе данной технологии будет рассказано ниже.

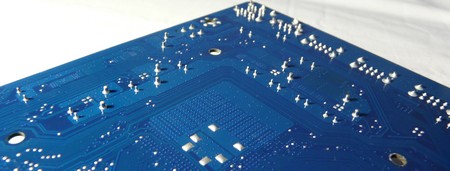

Рядом с индикаторами расположен один из двух 4-pin разъемов для подключения вентиляторов. Помимо этого присутствует пара 3-pin разъемов. Обратная сторона платы выглядит аккуратно, однако, как и в случае с Asus P5Q, будет невозможно установить системы охлаждения с прямоугольным backplate.

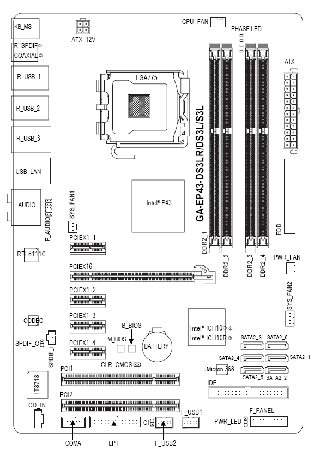

Расположение элементов на плате не вызывает нареканий. Материнская плата еще уже, нежели Asus P5Q.

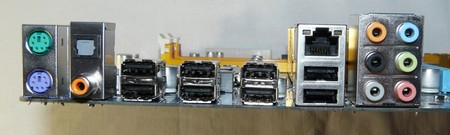

На задней панели, как отмечалось выше, расположены восемь портов USB2.0. Кроме них присутствуют стандартные для материнских плат такого уровня разъемы PS/2 для клавиатуры и мыши, а также шесть аудио-коннекторов. В дополнение к ним присутствует коаксиальный и оптический звуковой выход.

Спецификация

Спецификация, взятая с официального сайта производителя, выглядит следующим образом:

Gigabyte GA-EP43-DS3L specification
CPU	Support for an Intel® Core™ 2 Extreme processor/ Intel® Core™ 2 Quad processor/Intel® Core™ 2 Duo processor/ Intel® Pentium® Dual-Core processor/ Intel® Celeron® processor in the LGA 775 package (Note) This motherboard is designed with VRD11.1 power phase, and cannot be compatible with VRD10 designed CPU. Please refer to "CPU Support List" for details. L2 cache varies with CPU
Front Side Bus	1600(O.C.)/1333/1066/800 MHz FSB
Chipset	North Bridge: Intel® P43 Express Chipset South Bridge: Intel® ICH10
Memory	4 x 1.8V DDR2 DIMM sockets supporting up to 16 GB of system memory Dual channel memory architecture Support for DDR2 1200+/1066/800/667 MHz memory modules (Go to GIGABYTE's website for the latest memory support list.)
Audio	Realtek ALC888 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF In/Out Support for CD In
Lan	Realtek 8111C chip (10/100/1000 Mbit)
Expansion Slot	1 x PCI Express x16 slot (The PCI Express x16 slot conforms to PCI Express 2.0 standard.) 4 x PCI Express x1 slots 2 x PCI slots
Storage Interface	South Bridge: 6 x SATA 3Gb/s connectors supporting up to 6 SATA 3Gb/s devices JMicron 368 chip: 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices iTE IT8718 chip: 1 x floppy disk drive connector supporting up to 1 floppy disk drive
USB	Integrated in the South Bridge Up to 12 USB 2.0/1.1 ports (8 on the back panel, 4 via the USB brackets connected to the internal USB headers)
Internal I/O Connectors	1 x 24-pin ATX main power connector 1 x 4-pin ATX 12V power connector 1 x floppy disk drive connector 1 x IDE connector 6 x SATA 3Gb/s connectors 1 x CPU fan header 2 x system fan headers 1 x power fan header 1 x front panel header 1 x front panel audio header 1 x CD In connector 1 x S/PDIF In header 1 x S/PDIF Out header 2 x USB 2.0/1.1 headers 1 x parallel port header 1 x serial port header 1 x power LED header 1 x chassis intrusion header
Back Panel Connectors	1 x PS/2 keyboard port 1 x PS/2 mouse port 1 x coaxial S/PDIF Out connector 1 x optical S/PDIF Out connector 8 x USB 2.0/1.1 ports 1 x RJ-45 ports 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O Controller	iTE IT8718 chip
H/W Monitoring	System voltage detection CPU/System temperature detection CPU/System/Power fan speed detection CPU overheating warning CPU/System/Power fan fail warning CPU/System fan speed control
BIOS	2 x 8 Mbit flash Use of licensed AWARD BIOS Support for DualBIOS™ PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Unique Features	Support for @BIOS Support for Q-Flash Support for Virtual Dual BIOS Support for Download Center Support for Xpress Install Support for Xpress Recovery2 Support for EasyTune Support for Dynamic Energy Saver Advanced Support for Time Repair Support for Q-Share
Bundle Software	Norton Internet Security (OEM version)
Operating System	Support for Microsoft® Windows Vista/XP
Form Factor	ATX Form Factor; 30.5cm x 21.0cm
Remark	Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website. Due to most hardware/software vendors no longer offer support for Win9X/ME. If some vendors still has Win9X/ME drivers available, we will publish on website.

Возможности BIOS

Материнская плата рассматривалась с версией BIOS F9A,. датированный 30.10.2008 г.

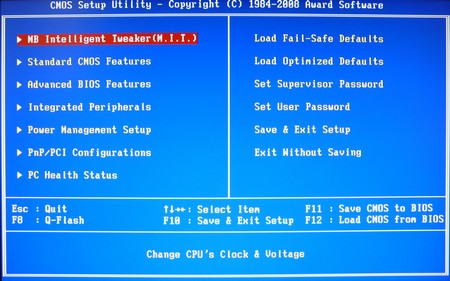

BIOS материнской платы Gigabyte GA-EP43-DS3L основан на коде от Award.

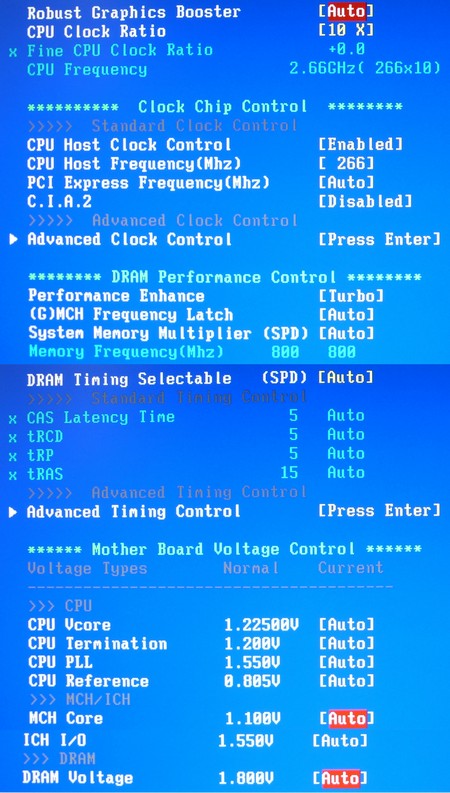

Все основные функции, связанные с разгоном собраны в одном разделе, под названием MB Intelligent Tweaker.

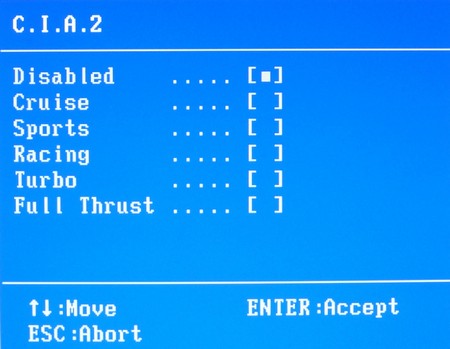

Он разбит на несколько подгрупп. В первой можно найти параметры, позволяющие управлять частотами шины FSB (максимально-возможная частота составляет нереальные 1200(!) МГц) и PCI-E, а также системой автоматического разгона C. I. A. 2.

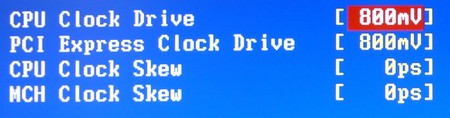

Во вкладке Advanced Clock Control находятся параметры, связанные с работой северного моста.

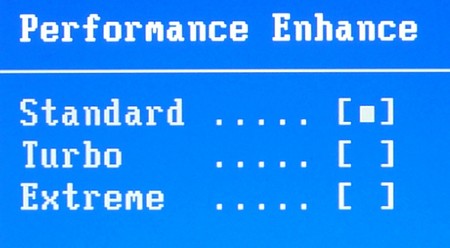

В следующей подгруппе находятся параметры, отвечающие за работу оперативной памяти. Влияние Performance Enhance на работу подсистемы памяти оказывается невелико.
